Produktdetails:
|
| Typische Anwendung: | Flüssigkeiten (sauberes Wasser, Schmiermittel, ätzende Flüssigkeiten usw.) | Messbereich: | obere Grenze-URL (0-4m; 0-170m) |
|---|---|---|---|
| Stromversorgung: | 24 VDC (±5 %) | Prozesstemperatur: | -10~+70℃ |
| Signalausgabe: | 4… 20mADC/HART/RS485. | Prozessverbindung: | Flansch, Faden, Klammerinstallation (optional) |
| Markieren: | Übermittler des Füllstand-20mA,Flansch-Füllstand-Übermittler,Füllstand-Sensor-Übermittler |
||
Gute Stabilitäts-und der hohen Präzisions-20mA Füllstand-Übermittler
Füllstandübermittler der Reihe NH93420 ist ein ganz Edelstahlentwurf, versiegelte völlig versenkbares festes druckelektrisches Füllstandmessgerät. Dieses Produkt benutzt druckelektrische Druck-Sensoren der Hochstabilität und der Hochzuverlässigkeit von den berühmten fremden Marken sowie den intelligenten Übermittler der Hochpräzision, der Stromkreise verarbeitet. Es nimmt genaue digitale Temperaturausgleichstechnologie an und nichtlineare Korrekturtechnologie zum gebissenen Signal wird in eine elektrische StandardSignalausgabe umgewandelt. Das wasserdichte Kabel wird mit dem Gehäuse versiegelt, und das Belüftungsrohr ist im Kabel, das in der Flüssigkeit für eine lange Zeit benutzt werden kann. Die integrierte Struktur und die standardisierte Signalausgabe stellen Bequemlichkeit für Gebrauch vor Ort und Steuerung zur Verfügung. Das Produkt arbeitet in einem Zweidrahtsystem, mit kleiner, leichter, einfacher Installation und bequemem Gebrauch. Es ist für Füllstandmaß und -steuerung auf den Gebieten des Erdöls, der Chemikalie, der Kraftwerke, der städtischen Wasserversorgung und der Wassertemperaturerforschung passend.
Füllstand-Übermittler-Funktions-Prinzip

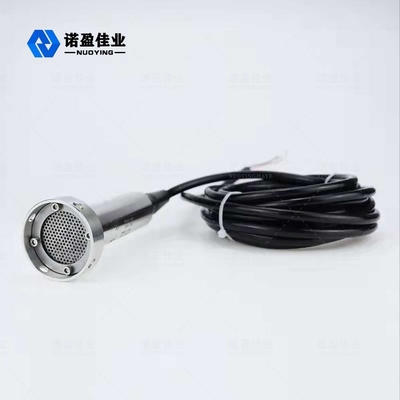

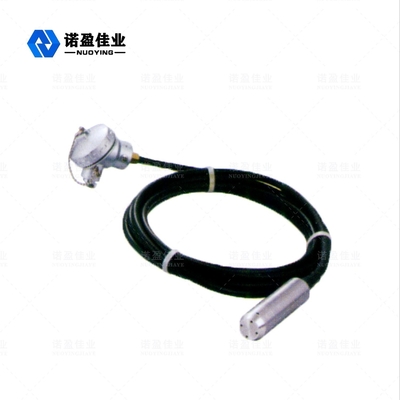

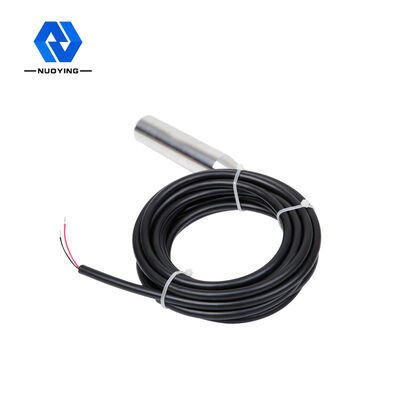

Der waagerecht ausgerichtete Übermittler besteht aus einem speziellen Gas-Leitkabel mit einem eingebauten haarartigen Schlauch, einem Druck-beständigen Verbindungsstück und einer Sonde. Der Sondenbau des versenkbaren waagerecht ausgerichteten Messgeräts ist ein Edelstahlfaß mit einer Membran an der Unterseite und durch eine perforierte Plastikwohnung bedeckt. Das Füllstandmaß ist wirklich der Unterschied zwischen dem statischen Druck der Flüssigkeit auf der Sonde und dem tatsächlichen Atmosphärendruck, und dann wird die Druckdifferenz in ein 4~20mA Ausgangssignal durch einen keramischen Sensor (befestigt zum Edelstahlfilm) und elektronische Bauelemente umgewandelt.
Wenn der Füllstandübermittler des statischen Drucks in eine bestimmte Tiefe in der gemessen zu werden gesetzt wird Flüssigkeit, ist die Druckformel auf der flüssigen Oberfläche des Sensors: PA=p*g h+Pa die Füllstandformel wird erreicht: h=PA-Po/p *g
Gleichzeitig wird der Druck der Flüssigkeit in die Überdruckkammer des Sensors durch den luftleitenden Edelstahl eingeführt, und dann wird der Atmosphärendruck auf der flüssigen Oberfläche an die Unterdruckkammer des Sensors angeschlossen, um das PO auf der Rückseite des Sensors auszugleichen, damit der Druck, der durch den Sensor gemessen wird, ist: =p*g-h PA-PO
Wenn die flüssige Dichte einheitlich ist, ist die statische Druckdifferenz zur Füllstandhöhe proportional.
Füllstand-Übermittler-technische Parameter
| Typische Anwendung | Flüssigkeiten (Trinkwasser, Schmiermittel, ätzende Flüssigkeiten, etc.) |
| Messbereich | obere Grenze-URL (0-4m; 0-170m) |
| Stromversorgung | 24VDC (±5%) |
| Prozesstemperatur | -10~+70℃ |
| Signalausgabe | 4… 20mADC/HART/RS485. |
| Dämpfung Zeit | 0.1~16s justierbar |
| Überlastbarkeit | <> |
| Membranmaterial | 316L, keramische Membran (optional) |
| Fall-Material | Aluminium, Edelstahl (optional) |
| Prozessverbindung | Flansch, Faden, Klammerinstallation (optional) |
| Schutzniveau | IP68 |
| Explosionssicherer Grad | Exia II CT5, Exd II BT5 (optional) |
| Stabilitätsleistung | ±0.05%FS/year; ±0.1%FS/year |
| Liveanzeige | LCD (optional) |
Füllstand-Übermittler-Ausrüstungsbeschreibung
1. Gute Stabilität und hohe Präzision.
2. Die Struktur ist vorzüglich, kann sie in das gemessene Medium direkt gesetzt werden, um den Füllstand zu messen, und zu verwenden ist sehr bequem zu installieren und.
3. Feste Struktur, keine beweglichen Teile, hohe Zuverlässigkeit und lange Nutzungsdauer. Hoch-Präzisionsmaß kann vom Wasser, Öl durchgeführt werden, um mit Hochviskositäts zu kleben und wird nicht durch das Schäumen, die Absetzung und die elektrischen Eigenschaften des gemessenen Mediums beeinflußt.
4. Breite Palette des Temperaturausgleiches.
5. Mit Stromversorgungsrückseiten-Polaritätsschutz und gegenwärtigen Begrenzungsschutz überbelasten, Antiblitz, Antiradiofrequenzstörung.
Füllstand-Übermittler-Einsatzbereich
Hydrostatischer Eingangspegelübermittler (Eingangspegelmeter) ist für waagerecht ausgerichtetes Maß von verschiedenen Medien in den Systemen und Industrien wie Erdölchemikalie, Metallurgie, elektrischer Strom, pharmazeutische, Wasserversorgung und Entwässerung und Umweltschutz passend. Gleichzeitig ist das hydrostatische waagerecht ausgerichtete Meter auch in der städtischen die Wasserversorgung und Entwässerung, Abwasseraufbereitung, Grundwasser, Reservoirverdammungen, Flüsse, Ozeane und anderer Wasserspiegel weitverbreitet, die Felder überwachen.
