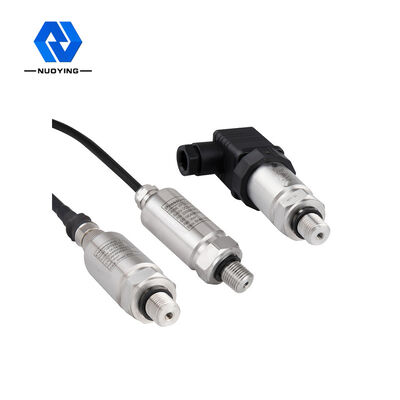

Kraftwerks-Diffusionssilikon-Drucksensor, korrosionsbeständig, störungsfrei

Stabile Ausgabe, hohe EmpfindlichkeitDrucktransmitter NP93420SErienHohe AuflösungDruckMessungAnwendungen

Explosionsgeschützter Druckmessumformer NP93420-Serie, zuverlässige Abdichtung, Korrosionsschutz-Serie, Funktionsprinzip

Der Diffusionssilizium-Drucksensor der Serie NP93420 ist eine neue Generation von Kraftsensoren, die unter Verwendung importierter Chips, sorgfältiger Strukturkonstruktion, Signalverarbeitung und Montage sowie Tests in strikter Übereinstimmung mit nationalen Standards hergestellt werden. Diese Produktserie verfügt über eine stabile Leistung, hohe Empfindlichkeit und Präzision, gute Temperatureigenschaften und eine starke Entstörungsfähigkeit.

Die NP93420-Serie nutzt den piezoresistiven Halbleitereffekt und die Mikrobearbeitungstechnologie, um eine Wheatstone-Brücke mit Photolithographie, Diffusion und anderen Halbleiterprozessen auf bestimmten Produkten eines einzelnen Siliziumwafers herzustellen, um eine empfindliche Membran zu bilden. Wenn es einer äußeren Kraft ausgesetzt wird, ändert es sich geringfügig und der spezifische Widerstand ändert sich, sodass sich der Widerstand der Brückenarme ändert (ein Paar wird größer und ein Paar wird kleiner). Nach Computertemperaturkompensation, Laserwiderstandseinstellung wird der Drucktransmitter mit Standardausgangssignal durch Signalverstärkung und andere Verarbeitungsmittel sowie strenge Montage-, Erkennungs-, Kalibrierungs- und andere Prozesse erzeugt.

Drucktransmitter NP93420SErienDesignmerkmal

◎ Die Ausgabe ist stabil, die Empfindlichkeit ist hoch und der Einfluss von Interferenzen, Rauschen und anderen Faktoren ist relativ gering. Die entsprechenden Kosten der Verstärkerschaltung werden reduziert und die Auflösung erheblich verbessert.

◎ Der spezielle integrierte V/I-Schaltkreis verfügt über wenige Peripheriekomponenten, hohe Zuverlässigkeit, einfache und einfache Wartung, geringes Volumen, geringes Gewicht und äußerst bequeme Installation und Fehlerbehebung.

◎ Druckgussschale aus Aluminiumlegierung, dreiseitige Isolierung, statische Kunststoffspritzschutzschicht, solide und langlebig.

4–20 mA DC-Zweidraht-Signalübertragung mit starker Entstörungsfähigkeit und großer Übertragungsentfernung.

LED, LCD und Zeiger sind drei Arten von Anzeigeköpfen, die für das Ablesen vor Ort sehr praktisch sind. Es können viskose, kristalline und korrosive Medien gemessen werden.

◎ Diffusions-Silizium-Drucktransmitter werden in gefährlichen und explosiven Bereichen eingesetzt. Das Produkt zeichnet sich durch geringen Strom, niedrige Spannung, geringen Stromverbrauch usw. aus

◎ Sichere explosionsgeschützte Produkte mit explosionsgeschützten Zertifikaten.

◎ Das Edelstahlmaterial und die spezielle Schutzstruktur sowie eine Reihe von Schutzmaßnahmen wie Blitzschutz, Entstörungs-, Überspannungs- und Überstromschutz des Verstärkerkreises haben die Fähigkeit einer zuverlässigen Abdichtung, eines Korrosionsschutzes und einer rauen Arbeitsumgebung verbessert, die vollständig für die Anforderungen der allgemeinen industriellen Feldmessung und -steuerung geeignet ist.

Drucktransmitter NP93420SErien Technischer Parameter

※ Anmerkungen: Produkte können entsprechend den spezifischen Anforderungen angepasst und gestaltet werden

Drucktransmitter NP93420SErien Produkt Anwendungen

★ Erdöl-/Petrochemie-/Chemieindustrie: Es ist mit einer Drosselvorrichtung ausgestattet, um eine genaue Durchflussmessung und -steuerung zu ermöglichen. Es kann den Druck und den Flüssigkeitsstand von Rohren und Lagertanks messen.

★ Elektrizität/Stadtgas/andere Unternehmensunternehmen: Orte, die eine hohe Stabilität und hochpräzise Messung erfordern.

★ Zellstoff- und Papierherstellung: Wird dort eingesetzt, wo chemische Beständigkeit und Korrosionsbeständigkeit erforderlich sind.

★ Stahl/Nichteisenmetalle/Keramik: Wird überall dort eingesetzt, wo hohe Stabilität und Präzision bei der Ofendruckmessung erforderlich sind.

★ Maschinen-/Schiffbau: Wird an Orten eingesetzt, an denen stabile Messungen unter strenger Kontrolle (Temperatur, Luftfeuchtigkeit usw.) und unter hochpräzisen Bedingungen erforderlich sind.
