Produktdetails:
|
Anwendung: | Flüssigkeit/Gas/Dampf | Produkt NEIN.: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Manometerdruck: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | Versiegelnder Druck: | 0~7KPa~100MPa |
Absolutdruck: | 0~20KPa~35MPa | Membranmaterial: | 316L (optional) |
Genauigkeit: | 0.1/ 0,2 Grad | Stromversorgung: | 24VDC |
Ertrag: | 4… 20mA/HART/RS485/Modbus… | Anzeige: | LCD (optional) |
Markieren: | Druck-Sensor-Übermittler der Membran24vdc,Flüssiger Membrandruckgeber,0.2 Grade Gas Pressure Sensor Transmitter |

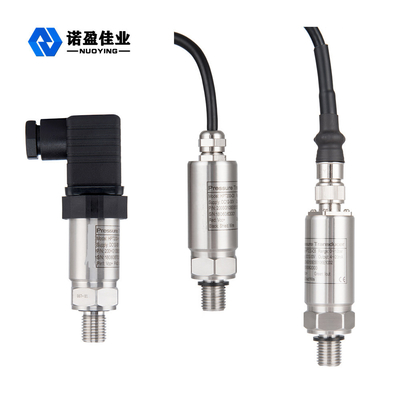

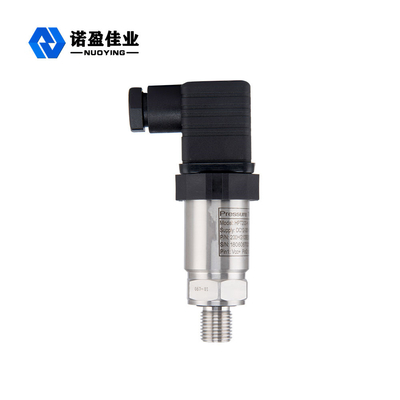

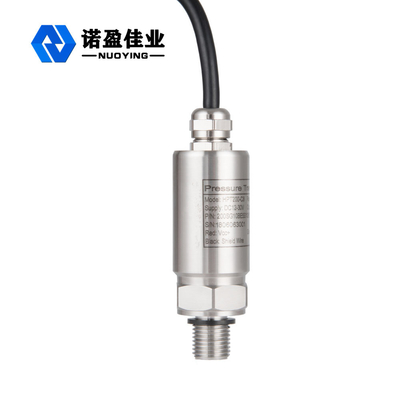

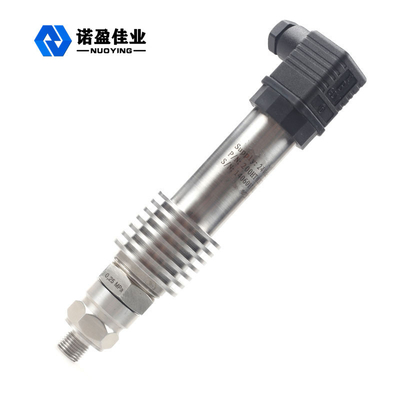

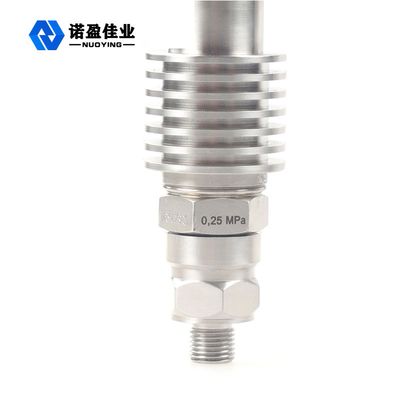

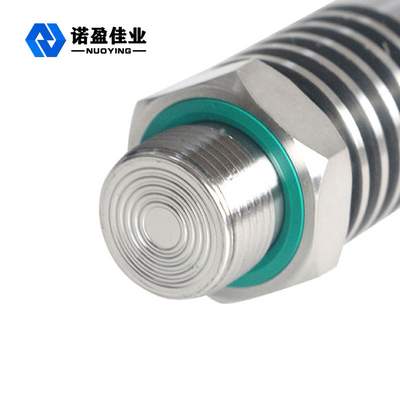

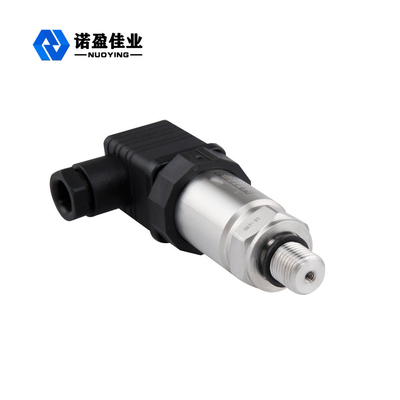

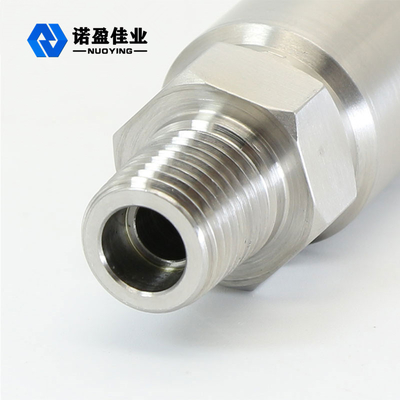

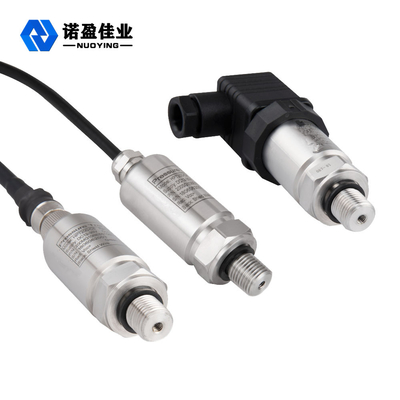

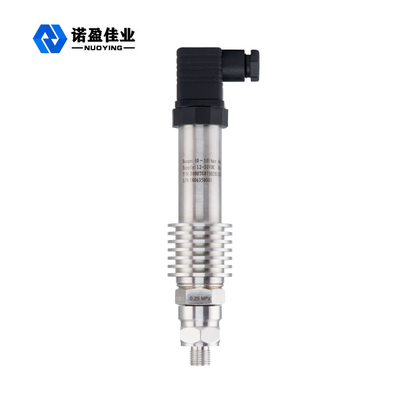

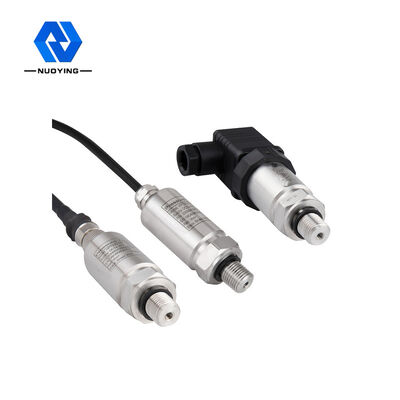

Hochleistungsdruckmembran-Sensor-Übermittler für Grad des Flüssiggases 24VDC 0.1/0.2
Reihe NP93420 zerstreute Silikondruck-Sensoren sind ganz importierte Chips, nach vorsichtigem strukturellem Entwurf, Signalaufbereitung und Versammlung und in der strengen Übereinstimmung mit den nationalen Standards für die Prüfung und produzierten eine neue Generation von Druck-Sensoren. Die Reihen von Produkten haben stabilen Ertrag, hohe Empfindlichkeit und Präzision und gute Temperatureigenschaften und starke Entstörungsfähigkeit.
Funktionsprinzip
Reihe NP93420 ist der Gebrauch von druckelektrischem Effekt des Halbleiters und mechanische Mikroverfahrenstechnik, in der spezifischen monokristallinen Silikonkristallscheibe oben, gemacht von der Lithographie, Diffusion, und so weiter Halbleitertechnik - wheatstone Brücke, bilden die empfindliche Membran, wenn externe Kraft produziert wird, die Widerstandskraftänderungen, vornehmen die Brückenarmwiderstandänderung (ein größeres Paar von kleinerem) in der Erregungsspannungssignalausgabe, durch Computertemperaturausgleich, Laser-Widerstandanpassung, Signalverstärkung und andere Verarbeitungsmethode- und strengeversammlungsentdeckung, Kalibrierung und andere Prozesse, der Druckgeber mit Standardausgangssignal wird produziert.
Ausrüstungsbeschreibung
•Der Ertrag ist stabil, ist die Empfindlichkeit hoch, ist der Einfluss der Störung und der Geräusche verhältnismäßig klein, werden die entsprechenden Kosten des Verstärkerstromkreises verringert, und die Entschließung wird erheblich verbessert.
•Spezielle V-/Iintegrierte schaltung, weniger Peripheriegeräte, hohe Zuverlässigkeit, einfache Wartung, einfaches, kleines, leichtes, Installation und Entstörung ist sehr bequem.
•Druckgegossenes Oberteil der Aluminiumlegierung, drei - Endenisolierung, elektrostatische Sprayschutzschicht, dauerhaft.
•Zweidrahtsignalübertragung DCs 4-20mA, starke Entstörungsfähigkeit, langer Getriebeabstand.
•LED, LCD, Kopf des Zeigers drei Indikator, Feldlesung ist- sehr bequem. Sie kann verwendet werden, um die zähflüssigen, kristallenen und ätzenden Medien zu messen.
•Zerstreuter Silikondruckgeber wird auf den gefährlichen und explosiven Gebieten verwendet. Das Produkt hat die Eigenschaften der niedrigen gegenwärtigen, Niederspannung und der Leistungsaufnahme der geringen Energie. Es ist ein eigensicheres und explosionssicheres Produkt und wird mit explosionssicherem Zertifikat ausgerüstet.
•Der Gebrauch von Edelstahlmaterial und spezielle Schutzvorrichtung und der Verstärkerstromkreisblitz, Entstörungs, die Antispannung, der Überstrom und eine Reihe Schutzdurchschnitte, verbessern das zuverlässige, die rostfeste und entrauende Arbeitsbereichfähigkeit versiegelnd, vollständig passend für den allgemeinen industriellen Feldvermessungs- und Steuerbedarf.
Technische Parameter
Anwendung | Flüssigkeit, Gas, Dampf | |||
Produkt nein. | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Messbereich | obere Grenze-URL | |||
Manometerdruck | Versiegelnder Druck | Absolutdruck | Manometerdruck | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Membranmaterial | 316L (optional) | |||
Genauigkeitsgrad | 0.1/0.2grade | |||
Stromversorgung | 24VDC | |||
Ertrag | 4… 20mA/HART/RS485/Modbus… | |||
Umwelttemperatur | -40~+85℃ | |||
Prozesstemperatur | -25~+125℃ (>+125℃ kann besonders angefertigt werden) | |||
Verbindung | verlegt, flanschen Sie (optional) | |||
Dämpfung Zeit | 0.1~16s justierbar | |||
Erlauben Sie Überlastung |
≤Rated erstrecken sich 2mal |
|||
Anzeige | LCD (optional) | |||
Schutzniveau | IP67 | |||
Explosionssicherer Grad | ExiaⅡ CT6 GA, Exd-Ⅱ CT6 GB |
