Produktdetails:
|
| Typische Anwendung: | Flüssigkeit, Gas, Dampf | Produktmodelle: | NY3051 |
|---|---|---|---|
| Füllende Flüssigkeit: | Silikonöl, träges Öl (auswählbar) | Membranmaterial: | Legierung、 316L ha C (kann besonders angefertigt werden) |
| Genauigkeitsgrad: | 0,025、 0,075、 0,1、 0,2 | Signalausgabe: | 4… 20mA/HART/RS485/Modbus… |
| Umgebende Temperatur: | -40~+85℃ | Prozesstemperatur: | -25~+125℃ (>125℃ kann besonders angefertigt werden) |
| Markieren: | Träger Öl-Differenzdruckgeber,Ausschalten-Schutz-Druckgeber 20mA,Differenzdruckgeber 316L |
||

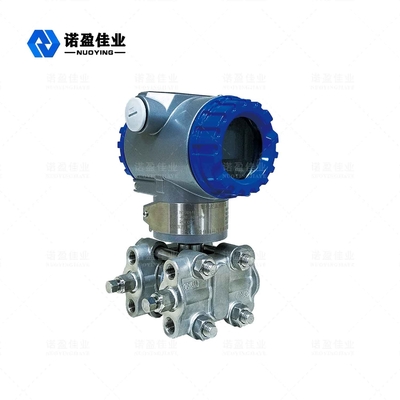

Hohe Präzisions-Differenzdruckgeber-macht--Weg Schutz-Funktion
Funktions-Prinzip des Differenzdruckgebers
Intelligenter Differenzdruck der Reihe NY3051/Druckgeber hat ein variables Kapazitanzfühlerelement, das „σ“ Kammer genannt wird (sehen Sie die Zahl unten), Prozessdruck durch „σ“ Isolierungsmembranen auf beiden Seiten von der Kammer und füllende Flüssigkeit werden „σ“, die zentrale Membran der Kammer übermittelt. Die zentrale Membran ist ein gespanntes elastisches Element, das entsprechende Deformationsverschiebung für die Druckdifferenz auf beiden Seiten produziert, die nach ihr handeln, und diese Verschiebung wird in eine differenziale Kapazitanz umgewandelt, die auf der Kondensatorplatte gebildet wird. Die differenziale Kapazitanz wird in ein Standardausgangssignal durch eine elektronische Schaltung umgewandelt.
Ausrüstungsbeschreibung des Differenzdruckgebers
◎Hohe Genauigkeit und gute Stabilität
◎mit ununterbrochener Eigendiagnose, linearem Ausgleich und digitalen einstellenden Funktionen;
◎lokale Anpassung der Nullstellung und der Strecke kann verwirklicht werden, und Ferneinstellung kann durch manuellen entferntbetreiber und Computer auch verwirklicht werden;
◎Ertrag der linearen oder Quadratwurzel kann entsprechend verschiedenen Anwendungen vorgewählt werden;
◎die Dämpfungszeit kann eingestellt werden, um zwischen 0,1 und 16S zu ändern;
◎Die Druckwerteinheit kann zwischen kPa, PA, inh2o, Stange, usw. umgewandelt werden
◎Die Ausfall- und Sicherheitsmodi können eingestellt werden, indem man den Ausfall/den Sicherheitsschalter umschaltet
◎Es hat die Einzel-, Mehrpunkt- und Einpunktbetriebe
◎es hat macht--weg Schutzfunktion und kann seine Arbeitsdaten automatisch sparen, wenn Energie aus ist;
◎feste Komponenten, Einsteckleiterplatten, klein, hell, stark und Erdbeben beständig;
◎guter Einwegüberlastschutz
Technische Parameter des Differenzdruckgebers
| Typische Anwendung | Flüssigkeit, Gas, Dampf | ||||||||
|
Produktmodell |
NY3051 | ||||||||
| Messbereich | Obere Grenze-URL | ||||||||
| Code | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
| Füllende Flüssigkeit | Silikonöl, träges Öl (auswählbar) | ||||||||
| Membranmaterial | 316L, Legierung ha C (kann besonders angefertigt werden) | ||||||||
| Genauigkeitsgrad | 0,025, 0,075, 0,1, 0,2 | ||||||||
| Stromversorgung | 24VDC | ||||||||
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… | ||||||||
| Umgebende Temperatur | -40~+85℃ | ||||||||
| Prozesstemperatur | -25~+125℃ (>125℃ kann besonders angefertigt werden) | ||||||||
| Prozessverbindung | Einschraubgewinde, Flansch (auswählbar) | ||||||||
| Dämpfung Zeit | 0.1~16s justierbar | ||||||||
| Feldanzeige | LCD (auswählbar) | ||||||||
| Schutzniveaus | IP67 | ||||||||
| Explosionssicherer Grad | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details) | ||||||||
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
