Produktdetails:
|
| Typische Anwendung: | Flüssigkeit | Produktmodelle: | NY3051B |
|---|---|---|---|
| Füllende Flüssigkeit: | Silikonöl | Membranmaterial: | 316L |
| Genauigkeitsgrad: | 0,025、 0,075 | Signalausgabe: | 4… 20mA |
| Umgebende Temperatur: | -40~+ 85℃ | Prozesstemperatur: | -25~+125℃ (>125℃ kann besonders angefertigt werden) |
| Markieren: | Ein Weisen-Überlastschutz-Druckgeber,Übermittler des Messkreuz-316L,Flüssiger Differenzdrucktransmitter |
||

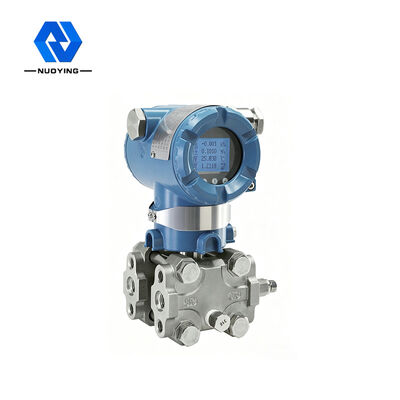

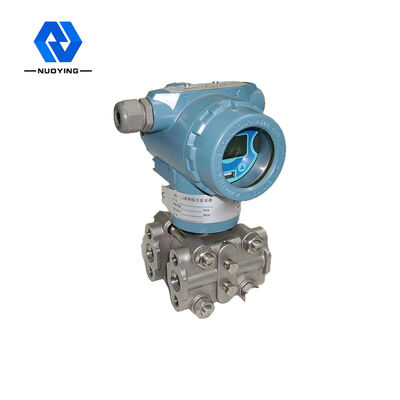

Guter Stabilitäts-Differenzdruckgeber-Einwegüberlastschutz
Funktions-Prinzip des Differenzdruckgebers
Intelligenter Differenzdruck der Reihe NY3051/Druckgeber haben ein Fühlerelement mit variabler Kapazitanz, nannten die „σ“ Kammer (sehen Sie Zahl unten). Der Prozessdruck wird der zentralen Membran der „σ“ Kammer durch die Isolierungsmembran auf beiden Seiten auf beiden Seiten der „σ“ Kammer und von der füllenden Flüssigkeit übermittelt. Die zentrale Membran ist ein gespanntes elastisches Element, das eine Deformationsverschiebung entsprechend der Druckdifferenz zwischen den zwei Seiten produziert, die nach ihr handeln, und diese Verschiebung wird in eine differenziale Kapazitanz umgewandelt, die auf der kapazitiven Platte gebildet wird. Umwandlung der differenzialen Kapazitanz in Standardausgangssignal durch elektronische Schaltung.
Ausrüstungsbeschreibung des Differenzdruckgebers
◎Hohe Genauigkeit und gute Stabilität
◎Mit ununterbrochener Eigendiagnose, linearem Ausgleich und digitalen einstellenden Funktionen
◎Sie können das null und die Strecke am Ort oder entfernt justieren, indem Sie einen manuellen entferntbetreiber oder einen Computer verwenden.
◎Sie wählen linearen oder Wurzelertrag, abhängig von der Anwendung.
◎Die Dämpfung Zeit kann zwischen 0.1~16s eingestellt werden;
◎Es kann die Umwandlung von Druckwerteinheiten zwischen KPa, PA, Inh2o, Stange, usw. verwirklichen
◎Sie stellten Ausfall- und Sicherheitsmodi ein, indem Sie einen Ausfall/einen Sicherheitsschalter umschalteten.
◎Es hat die Einzel-, Mehrpunkt- und Einpunktbetriebe
◎es hat macht--weg Schutzfunktion und kann seine Arbeitsdaten automatisch sparen, wenn Energie aus ist;
◎feste Komponenten, Einsteckleiterplatten, klein, hell, stark und Erdbeben beständig;
◎guter Einwegüberlastschutz
Technische Parameter des Differenzdruckgebers
| Typische Anwendung | Flüssigkeit, Gas, Dampf | ||||||||
|
Produktmodell |
NY3051 | ||||||||
| Messbereich | Obere Grenze-URL | ||||||||
| Code | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
| Füllende Flüssigkeit | Silikonöl, träges Öl (auswählbar) | ||||||||
| Membranmaterial | 316L, Legierung ha C (kann besonders angefertigt werden) | ||||||||
| Genauigkeitsgrad | 0,025, 0,075, 0,1, 0,2 | ||||||||
| Stromversorgung | 24VDC | ||||||||
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… | ||||||||
| Umgebende Temperatur | -40~+85℃ | ||||||||
| Prozesstemperatur | -25~+125℃ (>125℃ kann besonders angefertigt werden) | ||||||||
| Prozessverbindung | Einschraubgewinde, Flansch (auswählbar) | ||||||||
| Dämpfung Zeit | 0.1~16s justierbar | ||||||||
| Feldanzeige | LCD (auswählbar) | ||||||||
| Schutzniveaus | IP67 | ||||||||
| Explosionssicherer Grad | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details) | ||||||||
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
