Produktdetails:
|
| Typische Anwendung: | Flüssiggas, Dampf | Produktmodelle: | NP-93420-IF |
|---|---|---|---|
| Explosionssicherer Grad: | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details) | Schutzniveaus: | IP67 |
| Prozessverbindung: | Einschraubgewinde、 flanschen (auswählbar) | Signalausgabe: | 4… 20mA |
| Prozesstemperatur: | -25~+125℃ (>125℃ kann besonders angefertigt werden) | Stromversorgung: | 24VDC |
| Markieren: | Druck-Sensor-Übermittler der Membranip67,Einschraubgewinde-Druck-Sensor-Übermittler,Füllstand-Übermittler des Druck-20mA |
||

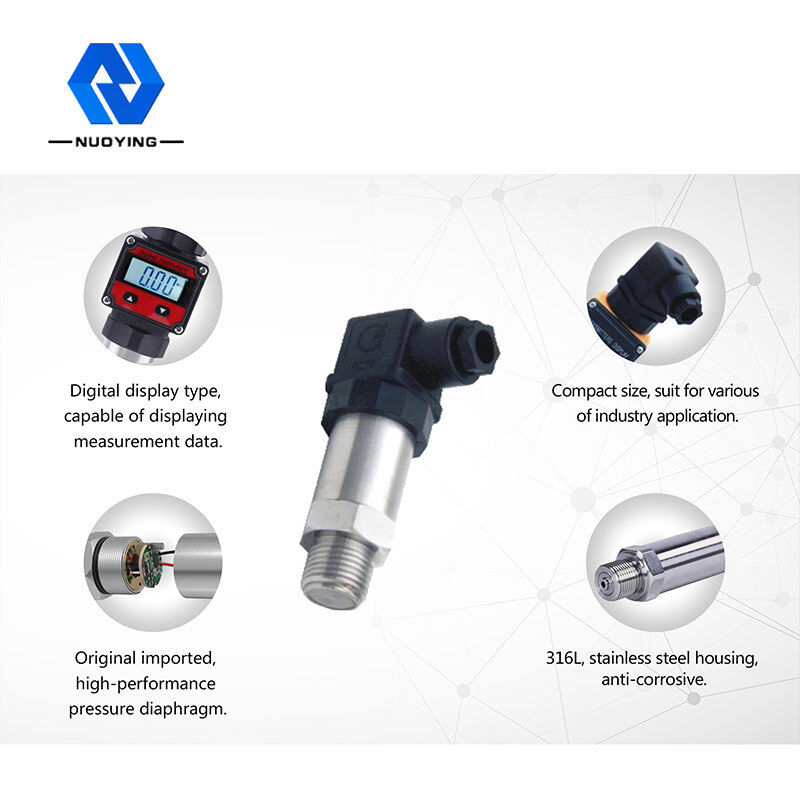

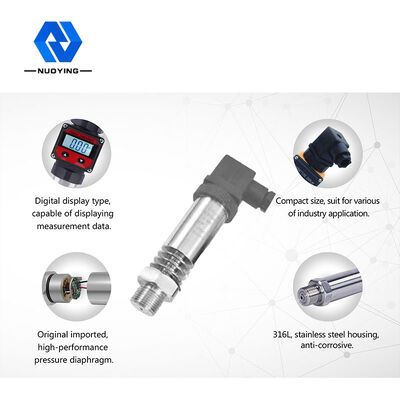

Druckgeber-ursprüngliche importierte Hochleistungs-Druck-Membran
Funktions-Prinzip des Druckgebers
Reihe NP93420 verwendet den druckelektrischen Effekt von Halbleitern und von mikro-Bearbeitungstechnologie, um eine Wheatstone-Brücke auf einer spezifischen Kristallrichtung einer einzelnen Kristallsiliziumscheibe durch Photolithographie, Diffusion und andere Halbleiterprozesse herzustellen, um eine empfindliche Membran zu bilden, wenn sie externer Kraft unterworfen wird. Eine geringfügige Änderung tritt, die Widerstandskraftänderungen und die Brückenarmwiderstandänderungen (ein Paar wird größer und das andere wird kleiner), in der Erregungsspannungssignalausgabe, nach dem Computertemperaturausgleich, Laser-Widerstandanpassung, Signalverstärkung und andere Verarbeitungsmethode- und strengeversammlung ein, die prüfen, Kalibrierung und andere Prozesse, um Druckgeber mit Standardausgangssignalen zu produzieren.
Ausrüstungsbeschreibung des Druckgebers

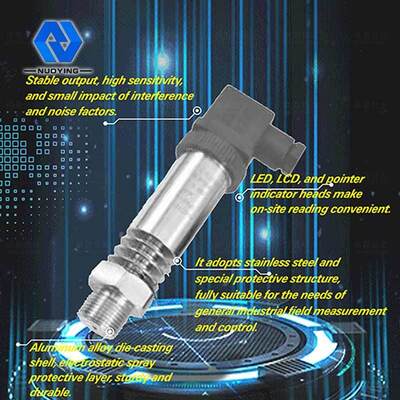

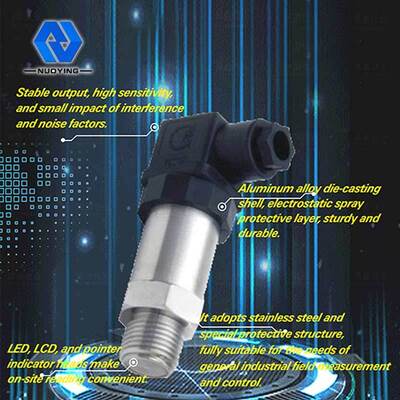

◎Der Ertrag ist stabil, ist die Empfindlichkeit hoch, ist der Einfluss der Störung und der Geräusche verhältnismäßig klein, werden die entsprechenden Kosten des Verstärkerstromkreises verringert, und die Entschließung wird erheblich verbessert.
◎Eingeweihte V-/Iintegrierte schaltung, wenige Peripheriegeräte, hohe Zuverlässigkeit, einfache und einfache Wartungs-, kleine, leichte, extrem bequemeinstallation und Entstörung.
◎Druckgussoberteil der Aluminiumlegierung, Dreianschlussisolierung, Elektrosprayschutzschicht, stark und dauerhaft.
◎Zweidrahtsignalübertragung DCs 4-20mA, starke Entstörungsfähigkeit und langer Getriebeabstand.

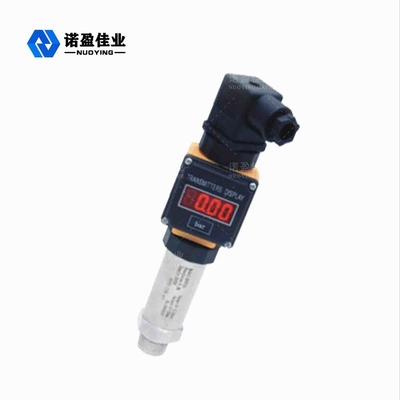

◎LED, LCD, Arten des Zeigers drei von Indikatoren, Lesung vor Ort ist sehr bequem. Kann verwendet werden, um die zähflüssigen, kristallenen und ätzenden Medien zu messen.
◎wenn er auf den gefährlichen und explosiven Gebieten verwendet wird, wird der zerstreute Silikondruckgeber verwendet. Das Produkt hat die Eigenschaften der niedrigen gegenwärtigen, Niederspannung und der Leistungsaufnahme der geringen Energie. Es ist ein eigensicheres explosionssicheres Produkt und wird mit einem explosionssicheren Zertifikat ausgerüstet
◎Edelstahlmaterialien und spezielle Schutzbauwerke sowie eine Reihe Schutzmaßnahmen wie Blitzschutz, Entstörungs, Antispannung und Überstrom des Verstärkungsstromkreises, verbessern die Fähigkeit der zuverlässigen Dichtung und des rostfesten und entrauenden Arbeitsbereiches und den Bedarf der allgemeinen industriellen Feldvermessung und der Steuerung völlig zu erfüllen
Technische Parameter des Druckgebers

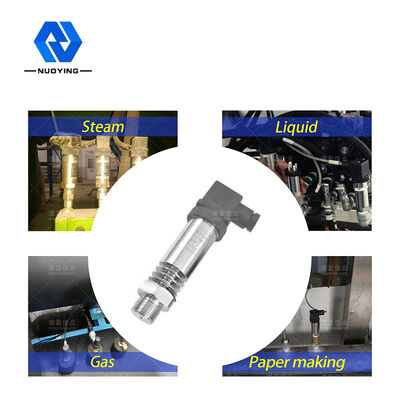

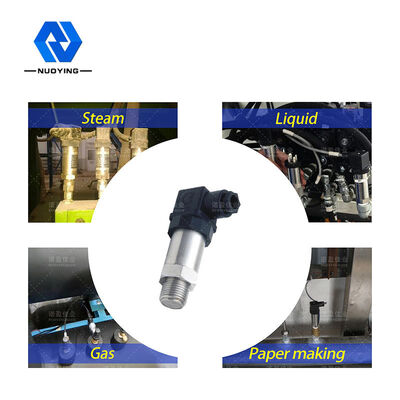

| Typische Anwendung | Flüssigkeit, Gas, Dampf | |||
|
Produktmodell |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
| Messbereich | Obere Grenze-URL | |||
| Manometerdruck | DichtungsManometerdruck | Absolutdruck | Manometerdruck | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| Membranmaterial | 316L (kann besonders angefertigt werden) | |||
| Genauigkeitsgrad | 0,1, 0,2 | |||
| Stromversorgung | 24VDC | |||
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… | |||
| Umgebende Temperatur | -40~+85℃ | |||
| Prozesstemperatur | -25~+125℃ (>125℃ kann besonders angefertigt werden) | |||
| Prozessverbindung | Einschraubgewinde, Flansch (auswählbar) | |||
| Dämpfung Zeit | 0.1~16s justierbar | |||
| die Erlaubnis gehabte Überlastung | Zeiten ≤2 der bewerteten Strecke | |||
| Feldanzeige | LCD (auswählbar) | |||
| Schutzniveaus | IP67 | |||
| Explosionssicherer Grad | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details) | |||
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
