Produktdetails:
|
Anwendung: | Flüssigkeit/Gas/Dampf | Produkt NR.: | NY3051 |
---|---|---|---|
Messbereich: | 0.006MPa, 0.04MPa, 0.25MPa, 1.0MPa, 2.5MPa | Füllende Flüssigkeit: | Silikonöl, träges Öl (optional) |
Membranmaterial: | 316L, Legierung ha C (kann besonders angefertigt werden) | Präzisions-Grad: | Klasse 0,025, Klasse 0,075, Klasse 0,1, Klasse 0,2 |
Stromversorgung: | 24VDC | ||
Markieren: | Dämpfe drücken Sensor-Übermittler,Druck-Sensor-Übermittler der Klassen-0,1 |

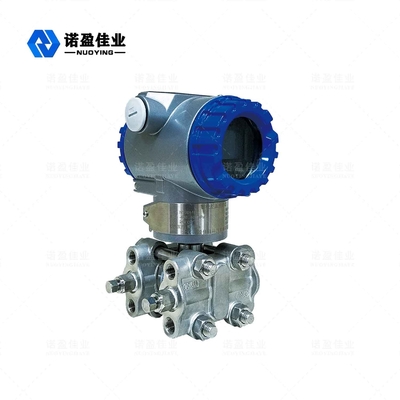

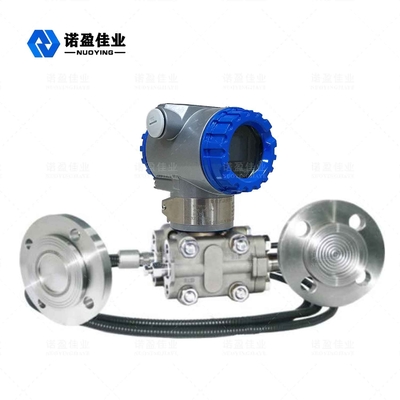

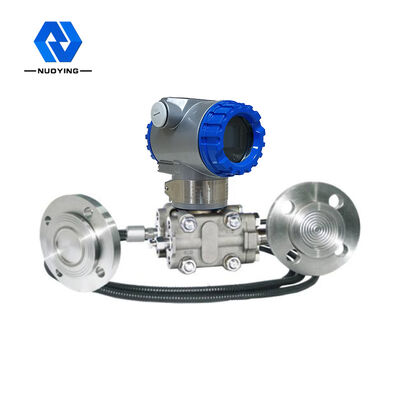

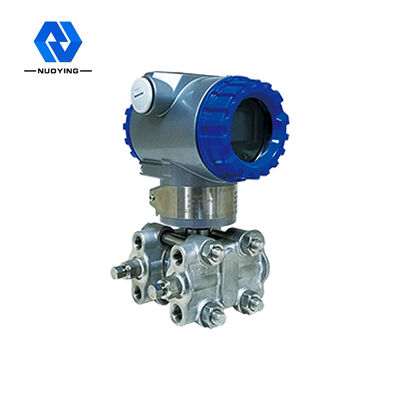

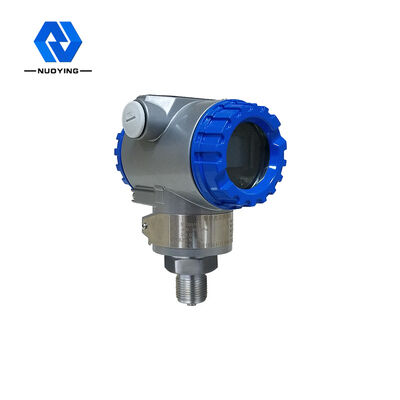

Druckgeber NY3051
Intelligenter Differenzdruck der Reihe NY3051/Druckgeber stimmen intelligente Feldinstrumente mit HIRSCH-Protokoll überein. Adopt importierte Membran auf Entwurf, indem sie Mikroprozessor mit HIRSCHübertragungsweg verwendete, kann mit jedem möglichem Unterstützungs-HIRSCH-Übertragungsprotokoll von PC-Software sein, oder Abkommen mit HIRSCH-Übertragungsprotokoll des 475 Handzweiwegkommunikationsbetreibers, mit fünf der intelligenten digitalen LCD Anzeige, kann die Szene sein zeigt den Differenzial-/Druckwert, den Ausgangsstromwert und Ertragprozentwert, Entstörung ist sehr bequem, verwirklicht die digitalen und intelligenten Funktionen des Übermittlers, und das kompatibel mit dem traditionellen Analogergebnis Signal 4~ 20mA, damit, das Kontrollsystem nicht zu ändern kann verwirklichen und analoger Tabellenaustausch.
Funktionsprinzip
Intelligenter Differenzdruck der Reihe NY3051/Druckgeber haben ein Fühlerelement mit variabler Kapazitanz, nannten das „5" Kammer (sehen Sie Zahl unten). Der Prozessdruck wird der Mittelmembran des „5" Kammer durch die Isolierungsmembran auf beiden Seiten vom „5" Kammer und die füllende Flüssigkeit übermittelt. Die zentrale Membran ist ein elastisches Element, das eine Deformationsverschiebung entsprechend der Druckdifferenz zwischen den zwei Seiten produziert, die nach ihr handeln, und diese Verschiebung wird in eine differenziale Kapazitanz umgewandelt, die auf der Kapazitanzplatte gebildet wird. Umwandlung eines schlechten Kondensators in ein Standardausgangssignal durch eine elektronische Schaltung.
Ausrüstungsbeschreibung
◎Hohe Präzision, gute Stabilität;
◎Mit ununterbrochener Eigendiagnose, linearem Ausgleich und digitalen einstellenden Funktionen;
◎Kann die lokale Anpassung von null, Strecke verwirklichen, kann vom manuellen entferntbetreiber, Ferneinstellung des Computers auch erzielt werden;
◎Linearer oder Wurzelertrag kann entsprechend verschiedenen Anwendungen vorgewählt werden;
◎Die Dämpfung Zeit kann zwischen 0.1~16s eingestellt werden;
◎Es kann die Umwandlung von Druckwerteinheiten in KPa, PA, InH verwirklichen: 0, Stange, etc.;
◎Ausfall- und Sicherheitsmodi können durch Knebel eingestellt werden der Ausfall/der Sicherheitsschalter;
◎Mit Einzel-, Mehrpunkt- und Reihenmodus;
◎Mit des Ausschaltens Schutzfunktion kann Ausschalten seine Arbeitsdaten automatisch sparen;
◎Festes Element, Steckerart Leiterplatte klein, leichter, starker Erdbebenwiderstand;
◎Guter Überlastschutz in einer Richtung;
Technische Parameter
Typische Anwendungen | Flüssigkeiten, Gase, Dämpfe | ||||||||
Produktmodell | NY3051 | ||||||||
Messbereich | Obere Grenze-URL | ||||||||
Code | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
Füllende Flüssigkeit | Silikonöl, träges Öl (optional) | ||||||||
Membranmaterial | 316L, Legierung ha C (kann besonders angefertigt werden) | ||||||||
Präzisionsgrad | Klasse 0,025, Klasse 0,075, Klasse 0,1, Klasse 0,2 | ||||||||
Stromversorgung | 24VDC | ||||||||
Signalausgabe | 4… 20mA/HART/RS485/Modbus… | ||||||||
Betriebstemperatur | -40~+85℃ | ||||||||
Prozesstemperatur | -25~125℃ (>+125℃ (kann besonders angefertigt werden) | ||||||||

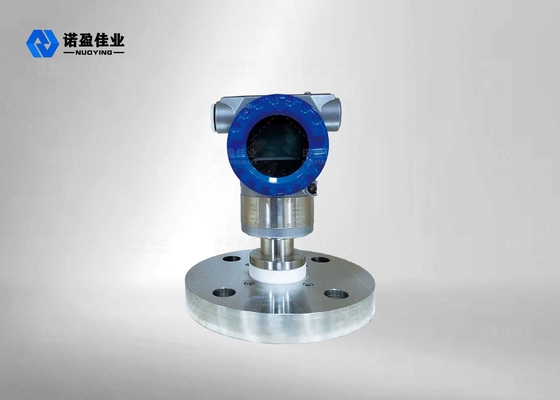

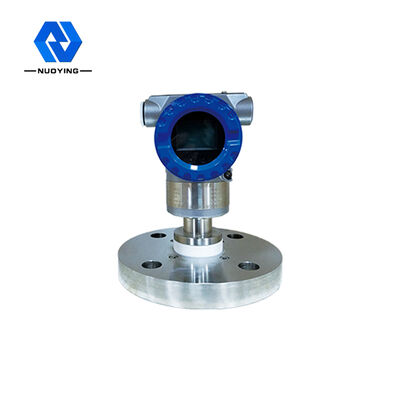

Prozessverbindung | Verlegen Sie und flanschen Sie (optional) | ||||||||
Dämpfung Zeit | 0.1-16s justierbar | ||||||||
Feldanzeige | LCD (optional) | ||||||||
Schutzgrad | IP67 | ||||||||
Explosionssicherer Grad | ExiaITCT6Ga, ExdIICT6Gb (sehen Sie Zertifikat für Details) |
* Anmerkungen: Produkte können entsprechend Ihren spezifischen Anforderungen besonders angefertigt werden!
