Produktdetails:
|
Typische Anwendung: | Verschiedene Flüssigkeit, Staub, Kornkörper | Produktmodell: | NYCSUL-501 |
---|---|---|---|
Installationsmethode: | Faden, Flansch | Messbereich: | 5M (besonders angefertigt) |
Stromschutz: | Normalerweise offenes, normalerweise geschlossen, Feld schaltbar | Prozesstemperatur: | ℃ 40~+130 (besonders angefertigt) |
Prozessdruck: | <2> | Signalausgabe: | DPDT-Ertrag 5A, 24VDC oder 5A, 220VAC |
Markieren: | Antiadhäsions-HF-Admittanzschalter,Universal-HF-Admittanzschalter,industrieller HF-Admittanzpegelsensor |
StarkUUniversalität RF Admittance Switch AntiEINHaftung Industrielle Anwendungen
HochEINnd Niedertemperaturbeständigkeit26-GHz-HF-Admittanzschalter von Foam Weit abnehmbare SondeFunktionsprinzip
Der HF-Admittanzpegelschalter basiert auf der HF-Kondensatortechnologie.Sondenkopf empfängt Funkfrequenz .Durch kontinuierliche Analyse, die die durch die Umgebung verursachten Auswirkungen bestätigt.Weil Materialien unterschiedliche Dielektrizitätskonstanten haben und ihre Leitfähigkeit von Luft verschieden ist.Die Gesamtimpedanz ändert sich ebenso wie die Kapazitätsverschiebung während des Kontakts.Die bestromte Sonde und die Behälterwand bilden zwei Elektroden des Kondensators, sodass der Isolator des Sondenkopfes und die umgebende Luft zu dielektrischen Materialien werden.Wenn die Luft (mit einer Dielektrizitätskonstante von 1,0) durch irgendein anderes Material (mit einer Dielektrizitätskonstante > 1) ersetzt wird, wird der kapazitive Wirkungsgrad verstärkt.Dadurch ändert sich die Impedanz der Anwendung.Die Änderung des Kapazitätswerts verursacht die Änderung der Impedanz.Die Schaltung misst die Wirkung und vergleicht sie dann mit den Referenzdaten, die durch die Empfindlichkeitseinstellung festgelegt wurden.
Die korrekte Einstellung der Empfindlichkeit des HF-Admittanzpegelschalters beeinflusst die korrekte Änderung des Sensorausgangssignals.Die Null-KoTeTM-Schaltung der Sonde kann dazu führen, dass die Messschaltung die auf der Sonde gestapelten Materialien ignoriert, andernfalls führt dies zu einem Empfindlichkeitsausfall.Der Null-KoTeTM-Schaltkreis wird durch die gleiche Hochfrequenz angeregt, die an den Sondenkopf angelegt wird.Da der Strom nicht auf der gleichen Schaltungsebene fließen kann, blockiert die Null-KoTeTM-Schaltung den Stromfluss, der von der bestromten Sonde fließt
durch gestapeltes Material an die Behälterwand.In diesem Fall kann der HF-Admittanzpegelschalter den korrekten Füllstand des Materials messen.
RfEINEintrittSHexe-Design-Funktion
◎ Starke Universalität: Es kann zur Messung verschiedener leitfähiger und nicht leitfähiger Medien wie Flüssigkeiten, viskose Substanzen, Partikel, Pulver und Flugasche verwendet werden.
◎ Anti-Adhäsion: Die patentierte Anti-Adhäsion-Schaltung kann die durch Materialanhaftung verursachten Fehlsignale beseitigen.
◎ Abnehmbare Sonde: Es gibt keine Kabelverbindung zwischen dem Controller und der Sonde, sodass der Controller jederzeit entfernt, ersetzt und repariert werden kann, ohne die ein- und ausgehenden Materialien zu beeinträchtigen.
◎ Beständigkeit gegen hohe und niedrige Temperaturen;Geeignet für Arbeitsumgebungen von - 184 ℃ bis 280 ℃, und Keramiksonde, die für höhere Temperaturen geeignet ist, kann ebenfalls bereitgestellt werden:
Ausgangsform: Zweipoliger Relaissignalausgang mit Umschaltung, mit einer Statuslampe zur Anzeige des Ausgangsstatus und einer Verzögerungsfunktion von 0 bis 30 Sekunden.
◎ Diagnose: Nach dem Einschalten erkennt die Instrumentenschaltung automatisch, ob der Arbeitszustand normal ist.
RfEINEintrittSHexeTechnische Parameter
Typische Anwendung | Verschiedene Flüssigkeiten, Staub, Kornfeststoffe |
Produktmodell | NYSP-861, NYSP-862, NYSP-863 |

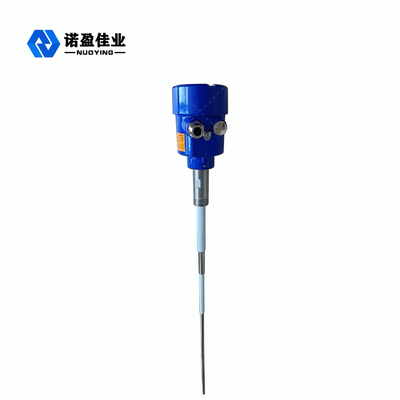

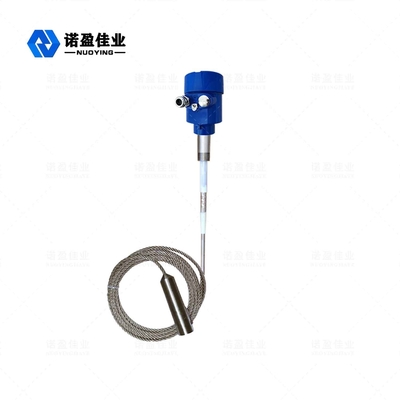

Antennentyp | harter Stab, weicher Kabeltyp |
Antennenmaterial | 304, PTFE |
Messbereich | 5m (kundenspezifisch) |
Prozesstemperatur | 40 ~ + 130 ℃ (kundenspezifisch) |
Prozessdruck | <2,0 MPa |
Stromschutz | Schließer, Öffner, vor Ort schaltbar |
Zeitverzögerung | 0~30s (einstellbar) |
Prozessverbindung | Gewinde, Flansch, (optional) |
Elektrische Schnittstelle | M20 x 1,5,1/2" NPT |
Mit Strom versorgen | 24 VDC, 220 VAC (optional) |
Signalausgang | DPDT-Ausgang 5 A, 24 VDC oder 5 A, 220 VAC |
Schutzgrad | IP67, (optional) |
Explosionsgeschützter Grad | Exia II CT6 (Details im Zertifikat) |
RfEINEintrittSHexeProduktanwendung
Gießmaschinen: Überprüfen Sie den Sandstand;
Umweltwasserbehandlung: Abwasserpegelerkennung:
◎ Hydraulische Maschinen: Überprüfen Sie den Schmierölstand.
◎ Baumaschinen: Überprüfen Sie den Füllstand des Zementsilos und des Mischtanks.
◎ Getreidemühle: Überprüfen Sie den Füllstand von Mehl und Weizenkörnern.
◎ Futtermittelfabrik;Erfassung des Sojaschrotgehalts.
◎ Kraftwerk: Überprüfen Sie den Flugaschegehalt.
◎ Glasfabrik: Füllstand von Quarzsand und Scherben prüfen;
◎ Chemiefabrik;Ermitteln Sie den Flüssigkeitsstand von Polyester, Spandex, Säure, Alkali und anderen chemischen Materialien.
◎ Kesselfabrik: Überprüfen Sie den Wasserstand der Dampftrommel und anderer Druckbehälter.
◎ Andere Gelegenheiten: Testen von Erdgas, Fruchtsaft, Tomatensauce usw.
