Produktdetails:
|
Typische Anwendung: | Flüssigkeit | Produktmodell: | NYCZ500 |
---|---|---|---|
Installationsmethode: | Höchst-angebracht | Messbereich: | 0-50~5000mm (Kabelart: 25m) 50-5000mm |
Meßgenauigkeit: | +0.5mm | Prozesstemperatur: | - ℃ 40~+120 |
Prozessdruck: | -0.1~1.6MPa, - 0.1~2.5MPa | Verbindung: | Verlegen Sie, flanschen Sie, klammern Sie ein (optional) |
Markieren: | Isolierter magnetischer Füllstandsmessumformer,Schwimmkugel-Magnetfüllstandsmessumformer,industrieller magnetischer Schwimmer-Füllstandsmesser |
Völlig isolierter MmagnetischFvielKugelebenMeter sicher und zuverlässigIndustrielle Anwendungen
Einfache Struktur mmagnetischFvielBall LEbeneZählerbetrieb Stabiles Funktionsprinzip

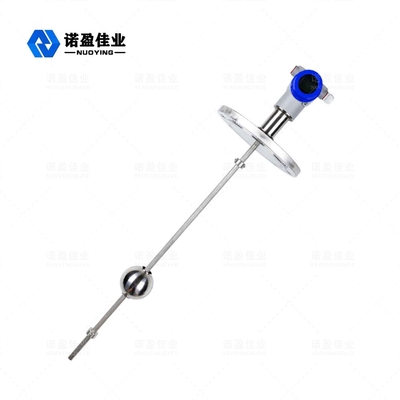

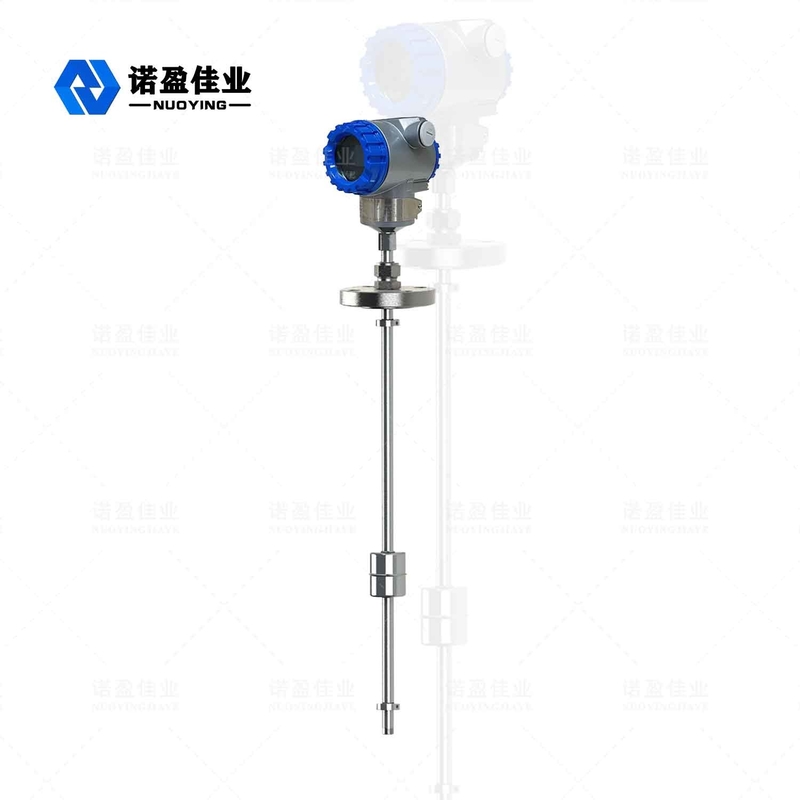

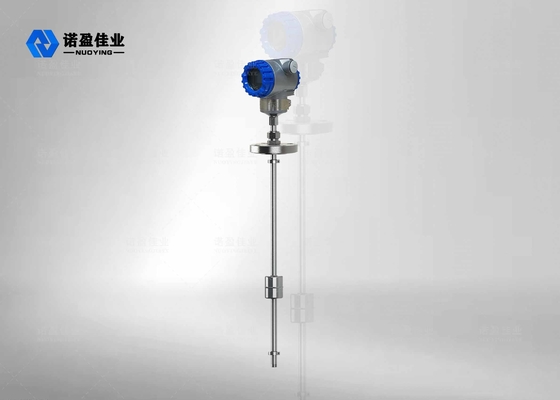

Der magnetische Schwimmerkugel-Füllstandsmesser verwendet eine ringförmige magnetische Schwimmerkugel, damit die trockenen Schilfrohre in der Hauptmessstange einziehen, wenn der Flüssigkeitsstand steigt.Anschließend wandelt er den Flüssigkeitsstand in einen entsprechenden Widerstand um, um das Signal auszugeben.Er wandelt das Widerstandssignal in einen zweiadrigen 4-20-mA-Stromausgang um, indem er ein integriertes Übertragungsschaltungsmodul in der Anschlussdose installiert.Der magnetische Schwimmer-Füllstandsmesser bietet auch eine digitale LED-Anzeige vor Ort, um den Flüssigkeitsstand zu messen.Die Produkte der NYFZ-X-Serie sind standardmäßig korrosions- und explosionsgeschützt.
Der magnetische Schwimmkugel-Füllstandsmesser arbeitet nach dem Prinzip der Schwimmbewegung und der magnetischen Kopplung.Im Detektionsrohr ist eine Gruppe von trockenen Reed-Röhren und Präzisionswiderständen installiert.Wenn sich die magnetische Schwimmerkugel mit der Änderung des Flüssigkeitspegels entlang des Detektionsrohrs auf und ab bewegt, werden die trockenen Reed-Röhren abwechselnd verbunden, um den Ausgangswiderstandswert des Detektionsrohrs zu ändern.Das Umwandlungsschaltungsmodul in der Anschlussbox wandelt den Wert in einen Stromausgang von 4 bis 20 mA um.

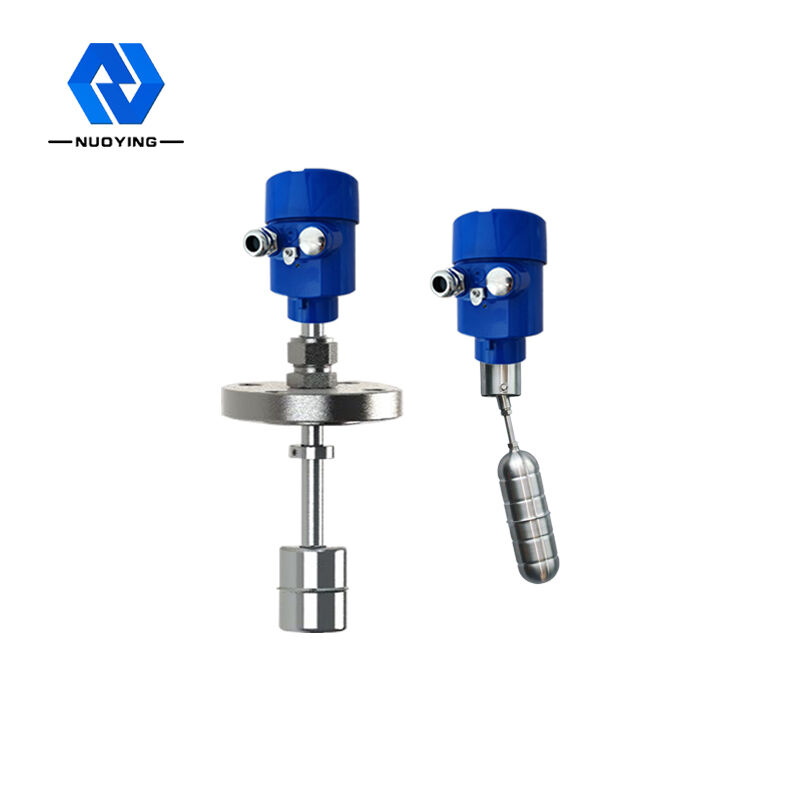

Die Schwimmerkugel kann verschiedene Materialien und Formen haben.Wie 1Cr18Ni9Ti, PP, PVC, PTFE und andere Materialien.Zur Messung verschiedener Arbeitsbedingungen wie Korrosionsschutz, Explosionsschutz und Druckfestigkeit.Bitte achten Sie bei der Auswahl eines Magnetschwimmer-Füllstandsmessers zur besseren Messung auf die Dichte und Viskosität des Messmediums.
MmagnetischFvielBall LEbeneMeter Designmerkmal
◎ Einfache Struktur, solide und zuverlässig, stabiler Betrieb.
◎ Das Display zeigt den Flüssigkeitsstand in Rot an, was intuitiv, auffällig und leicht ablesbar ist.
◎ Es können mehrere Installationsformen und Verbindungsformen ausgewählt werden.Großer Messbereich, kein blinder Bereich während des gesamten Messvorgangs.
◎ Kontinuierliche Messung des Flüssigkeitsstands verschiedener Flüssigkeiten und Hochtemperatur-, Hochdruck-, korrosiver, brennbarer und explosiver Medien.Display und getestetes Medium
◎ Völlig isoliert, sicher und zuverlässig.Professionelles Design kann für spezielle Drücke und Temperaturen durchgeführt werden.
MmagnetischFvielBall LEbeneMeterDesignmerkmal
Typische Anwendung | Flüssigkeit |
Produktmodell | NYDFZ-X |
Sondenmaterial | 304, 316 |
Messbereich | 50-5000mm |
Energieverbrauch | 720mW |
Prozesstemperatur | -40~+120 ℃ |
Mittlere Dichte | 500-2000kg/m3 |
Prozessdruck | -0,1 bis +1,6 MPa, -0,1 bis +2,5 MPa |
Prozessverbindung | Gewinde, Flansch, Halterung (optional) |
Elektrische Schnittstelle | M20 x 1,5, G3/4'' |
Mit Strom versorgen | 24 VDC, 220 VAC (optional) |
Anzeige vor Ort | LCD (optional) |
Schutzgrad | IP65 |
Explosionsgeschützter Grad | Exia II CT6 (Details im Zertifikat) |
MmagnetischFvielBall LEbeneMeterProduktanwendung
Der magnetische Füllstandsmesser mit schwimmender Kugel eignet sich zur Anzeige des Flüssigkeitsstands an Behältern für Chemikalien, Erdöl und andere Industrieausrüstungen.Gegenwärtig ist es in der Füllstandsmessung und -kontrolle von Flüssigkeiten in der Erdöl-, Chemie-, Metallurgie-, Energie-, Lebensmittel-, Pharma-, Papier- und anderen Industrien weit verbreitet.
