Produktdetails:
|
Typische Anwendung: | Isolieren der festen, isolierenden Flüssigkeit | Antennenmaterial: | Nicht-Isoliersteife Stange PTFE/304 (optional) |
---|---|---|---|
Stromversorgung: | 24 V D C | mittlere Temperatur: | -40~+200℃ |
Prozessdruck: | -0,1 | 8.0MPa | Verfahrensverknüpfung: | 1 BSPT-Faden, Flansch (optional) |
Schutzniveaus: | IP 6 7 | Signalausgabe: | 4… 20mA/HIRSCH/RS485/Modbus…. |
Markieren: | Starrer Stab RF Admittance Level Transmitter,Solid RF Level Sensor,Liquid RF Level Transmitter |

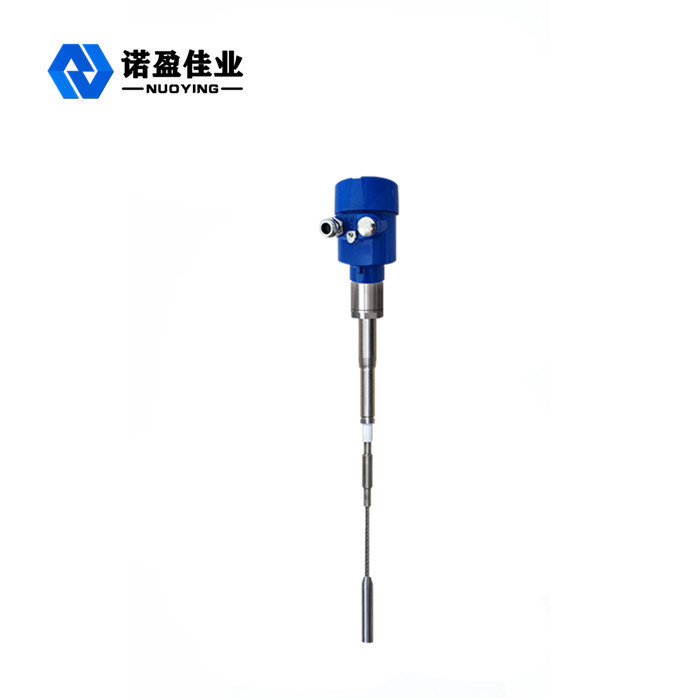

NYSP-M18 Wartungsfreier HF-Admittanz-Pegelsender mit breitem Anwendungsbereich
Das Arbeitsprinzip des NYSP-M18 wartungsfreien HF-Zulassungspegelsenders mit breiter Anwendung
Die Sonde des Hochfrequenz-Admittanz-Füllstandsmessgeräts ist im Lagertank installiert, und die durch die Änderung des Füllstands verursachte Änderung des Hochfrequenzsignals wird durch die Sonde erhalten.Das treibende abgeschirmte Ende der Sonde kann verhindern, dass HF-Strom durch das hängende Material fließt und eine Schleife bildet, wodurch die Genauigkeit der Instrumentenmessung sichergestellt wird.
Design-MerkmalevonNYSP-M18 Wartungsfreier HF-Admittanz-Pegelsender mit breitem Anwendungsbereich
◎ Anti-Hanging: Das einzigartige Design der Antriebsschildschaltung verbessert die Anti-Hanging-Fähigkeit
◎ Netzteilbereich: Netzteil Arbeitsbereich: 13 ~ 35VDC
◎ Sonde Prozesstemperatur: - 100 ℃ ~ 800 ℃
◎Keine Totzonenmessung, kann auf eine Vielzahl von Materialfüllstandsmessungen von mehr als zehn Zentimetern oder sogar mehreren Zentimetern angewendet werden
◎Der maximale Messbereich kann Hunderte Meter, sogar Hunderte von Metern erreichen
◎Die Grenzflächenmessung von viskosen Materialien ist ein großer Vorteil dieses Instruments
◎stabile und zuverlässige Leistung, beständig gegen Flugasche, herabfallendes Material, Wasserdampf, Kristallisation und Wachs
◎keine Bewegung, keine leicht zu tragenden Teile, keine regelmäßige Reinigung, Wartung und Fehlerbehebung
technische Parametervon NYSP-M18 wartungsfreier HF-Admittanzpegelsender mit breiter Anwendung
Typische Anwendung | Flüssigkeit (Korrosion, Leitfähigkeit, niedrige Dielektrizitätskonstante, Rühren, Grenzfläche, elektrische Dehydration, Viskosität, Tiefbrunnen, extrem große Reichweite und andere Gelegenheiten) |
Staub (Leitfähigkeit, Isolierpulver etc.) | |
Feststoff (leitfähig, isolierend, ultrahochtemperaturisolierender Feststoff usw.) | |
Produktmodell
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Antennenform
|
Weiches Kabel, isoliertes weiches Kabel, nicht isoliertes weiches Kabel, harte Stange, isolierte harte Stange, isolierte harte Stange an beiden Enden, zylindrische harte Stange |
Antennenmaterial | PTFE,304,316 |
Messbereich | 3m, 20m (Tiefbrunnen kann Hunderte von Metern messen und kann angepasst werden) |
Wellenlänge | 635-650mm |
Messgenauigkeit | 0,05 % ~ 0,1 % FS |
Stromversorgung | 24VDC |
Signalausgang |
4...20mA/HART/RS485/Modbus…. |
Prozesstemperatur | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
Prozessdruck |
-0,1 bis 1,6 MPa, -0,1 bis 4,0 MPa, -0,1 bis 6,3 MPa |
Prozessverbindung | Gewinde, Flansch (wählbar) |
Elektrische Schnittstelle | M20*1.5,½ ″NPT |
Schutzniveaus | IP65, IP67, IP68 (wählbar) |
Explosionsgeschützte Qualität | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
