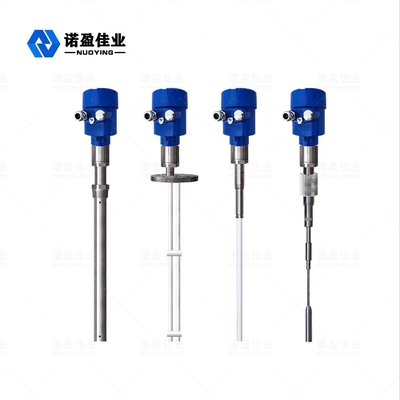

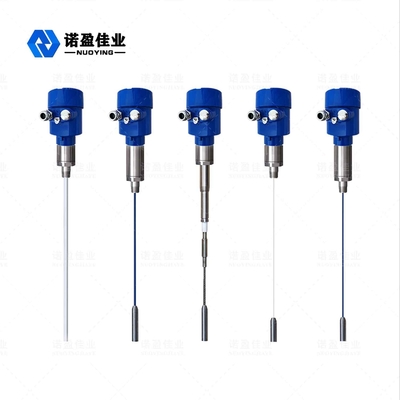

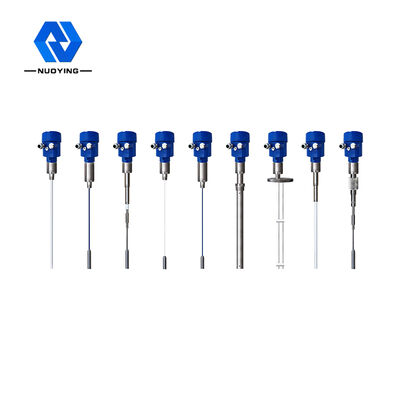

120 m RF Admittance Level Transmitter 13-35 VDC Admittance Type Level Sensor

NYSP-Z HF-Admittanzpegelmesser

Der RF-Admittanzpegelmesser NYSP-Z ist ein Produkt zur kontinuierlichen Pegelmessung, das auf dem Hochfrequenz-Admittanzprinzip basiert.Das Produkt hat die Vorteile einer hohen Stabilität, einer hohen Empfindlichkeit und einer breiten Anwendung.Verglichen mit dem herkömmlichen kapazitiven Pegelmesser kann das modularisierte Design die Instrumenteneinstellung prägnant und bequem realisieren.Sobald die Einstellung abgeschlossen ist, kann es normal verwendet werden und ist lebenslang wartungsfrei.Ermöglicht Benutzern, den Betrieb der Ausrüstung intuitiv zu verstehen und Probleme rechtzeitig zu lösen, so sicher und zuverlässig in komplexen Industriebereichen.

Rf-Zulassungspegel MeterTechnische Parameter

※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!

Rf Zulassung Stufe MeterBetriebs Prinzip

Die Hochfrequenz-Admittanzmesstechnik ist eine Art Füllstandsmesstechnik mit einzigartigen Vorteilen.Obwohl das Konzept der kapazitiven Messung dem der konventionellen kapazitiven Messtechnologie ähnelt, fügt die HF-Admittanz-Technologie der elektronischen Zelle eine Driving-Shield-Schaltung und eine Chopper-Schaltung hinzu, sodass Impedanz und kapazitive Reaktanz separat gemessen werden können.Nach Durchlaufen der physikalischen Gesetze kann festgestellt werden, dass die Impedanz und die Kapazitätsreaktanz jedes hängenden Materials gleich sind, sodass die Wirkung des hängenden Materials gemessen werden kann und die Phasenverschiebung des Schwingkreises durchlaufen wird, was eliminiert wird von der Gesamtleistung.
Die Sonde des HF-Admittanzpegelmessers ist im Lagertank installiert, und die durch die Änderung des Materialpegels verursachte Änderung des HF-Signals wird von der Sonde erfasst.Das Driving-Shield-Ende der Sonde kann verhindern, dass der HF-Strom eine Schleife durch das hängende Material bildet, was die Genauigkeit der Instrumentenmessung gewährleistet.

Rf Zulassung Stufe MeterDesign-Merkmale

◎ Das einzigartige Driving - Shields-Schaltungsdesign kann die Fähigkeit verbessern, dem Aufhängen zu widerstehen
◎Keine Totzonenmessung, kann auf mehr als zehn oder sogar einige cm Füllstandsmessungen angewendet werden
◎Die Ausgabe des stabilen und zuverlässigen, Flugasche, Stanzen, Wasserdampf, Kristallisation, Wachs
◎Keine Aktivitäten, keine leicht verschlissenen Teile, oft ohne Reinigung und Wartung, Fehlersuche

◎Anti-Hanging-Material: Das einzigartige Driving-Shield-Schaltungsdesign verbessert die Fähigkeit zum Aufhängen von Ameisen.
◎Stromversorgungsbereich: Leistungsarbeitsbereich: 13-35 VDC
◎AnpassungsfähigkeitrProzesstemperatur der Sonde: -100 °C 〜800 °C.Keine Totzonenmessung, kann auf ein Dutzend Zentimeter oder sogar einige Zentimeter der Materialfüllstandsmessung angewendet werden, die eine große Anzahl von Entfernungen verursacht. Der maximale Messbereich kann Hunderte von Metern, sogar Hunderte von Metern betragen. Die Messung der Grenzfläche von viskosem Material ist a großer Vorteil des Instruments..
◎Stabilität: Stabile und zuverlässige Leistung, Beständigkeit gegen Flugasche, Stanzen, Feuchtigkeit, Kristallisation, Wachseffekt
◎Wartungsfrei: Keine Bewegung, keine Verschleißteile, keine Notwendigkeit für regelmäßige Reinigung, Wartung, Inbetriebnahme

Rf Zulassung Stufe MeterInstallationsvoraussetzungen

Standard-Installationsmethode

• Der wirksame Messteil der Sonde darf die Tankwand nicht berühren.Der Abstand von der Tankwand L ist größer als 600 mm.
• Wenn im Tank stark gerührt wird, sollte das untere Ende der Sonde fixiert und die Sonde aus Sicherheitsgründen vom Mischer ferngehalten werden
• Das Gerät muss zuverlässig geerdet sein
• Sonde kann nicht in Fülldüse (oder Schlitz) installiert werden und andere Materialströme direkt durch die Stelle fließen.Wenn dies nicht möglich ist, installieren Sie eine Trennwand zwischen Sonde und Einfüllstutzen (oder Schlitz).
• Der Installationsraum muss berücksichtigt werden, wenn die harte Stabsonde des Instruments installiert wird.Die Kabelsonde sollte nach der Installation gerade ausgerichtet werden, um einen Kurzschluss mit der Tankwand zu vermeiden
• Bei der Installation muss sehr darauf geachtet werden, dass die Isolierung der Sonde nicht beschädigt wird.Das zentrale Ende und die Abschirmschicht der Sonde dürfen nicht mit der Installationsschnittstelle oder der Behälterwand in Kontakt sein und einen mechanischen Verschleiß der Sonde mit der Installationsschnittstelle, der Behälterwand, dem Material usw. während der Verwendung der Sonde vermeiden
• Das Instrumentenschutzrohr darf kein stehendes Wasser haben, da sonst die Instrumentenelektronik gefährdet wird

Rf-Zulassungspegel MeterElektrische Anschlüsse

• Kabel mit entsprechender Zertifizierung wird empfohlen.
• Bei ummantelten Kabeln sollte die Abschirmung sowohl mit dem Instrumentenboden als auch mit der Kontrollraumversorgung verbunden werden
• Kabeldurchmesser werden zwischen 6~12nnn empfohlen, um die Dichtleistung des Einlasses zu gewährleisten.

Systemverbindung

Der Hochfrequenz-Admittanzpegelmesser ist ein eigensicheres Instrument.Für gefährliche Situationen ist es erforderlich, eine authentifizierte Schutztür am Stromversorgungskreis des Instruments zu installieren.Es kann entweder eine Single-Gate- oder eine Double-Gate-Verbindung verwendet werden, aber der Verbindungsmodus ist unterschiedlich.
