Produktdetails:
|
| Anwendungen: | Tiefbrunnen, Überformatstrecke | Sondentyp: | Weiches Seil |
|---|---|---|---|
| Messbereich: | 0~120m | Prozessverbindung: | Einschraubgewinde, Flansch (optional), |
| Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Betriebstemperatur: | -40~150℃ |
| Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Stromversorgung: | (13-35) VDC |
| Markieren: | IP67-Zulassungs-Füllstandsschalter,Zulassungs-Füllstandsschalter 120 m,IP67-Zulassungs-Füllstandssensor |
||

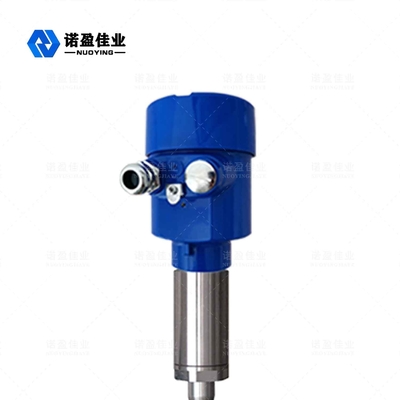

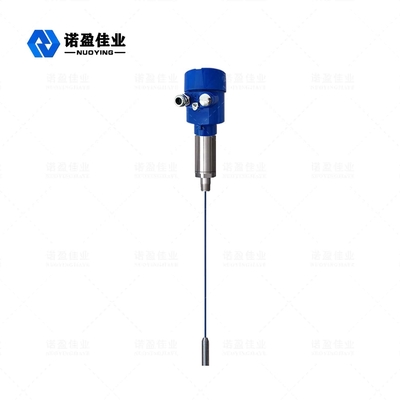

NYSP-Z20 Soft RopeRf Admittance Level Meter Deep Well Oversize Mess-Pegelmessumformer
NYSP-Z20 HF-Admittanzpegelmesser
Das NYSP-Z20 Rf-Admittanzpegelmessgerät basiert auf dem Prinzip der kontinuierlichen Messung des Hochfrequenz-Admittanzpegels. Das Produkt weist eine hohe Stabilität, hohe Empfindlichkeit und breite Anwendungsmöglichkeiten usw. auf , kann prägnant sein und leicht realisieren, dass der Instrumentensatz, sobald er eingestellt ist, normal verwendet und lebenslang kostenlos gewartet werden kann. Ermöglicht Benutzern ein intuitives Verständnis des Betriebsstatus der Ausrüstung und die rechtzeitige Bewältigung der Probleme in komplexen industriellen Situationen wie sowie sicher und zuverlässig.
Rf-Zulassungspegel MeterTechnische Parameter
| Anwendungen | Tief gut, übergroßer Bereich |
| Sondentyp | Weiches Seil |
| Messbereich | 0~120m |
| Prozesstemperatur | -40~150℃ |
| Umgebungstemperatur | -40 ℃ ~ + 70 ℃ |
| Lagertemperatur | -20 ℃ ~ + 65 ℃ |
| Prozessdruck | -0,1 ~ 1,6 MPa |
| Stromversorgung | (13-35)vDC |
| Signalausgang | 4...20mA/HART/RS485/Modbus... |
| Prozessverbindung | Gewinde/Flansch (selektiv) |
| Schutzklasse | IP67 |
| Explosionsgeschützte Qualität | ExiaⅡCT6 (selektiv) |
| Verzögern: | 0 ~ 30 s einstellbar |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Rf Zulassung Stufe MeterDesign-Merkmale
◎ Das einzigartige Driving - Shields-Schaltungsdesign kann die Fähigkeit verbessern, dem Aufhängen zu widerstehen
◎Keine Totzonenmessung, kann auf mehr als zehn oder sogar einige cm Füllstandsmessungen angewendet werden
◎Die Ausgabe des stabilen und zuverlässigen, Flugasche, Stanzen, Wasserdampf, Kristallisation, Wachs
◎Keine Aktivitäten, keine leicht verschlissenen Teile, oft ohne Reinigung und Wartung, Fehlersuche
Rf Zulassung Stufe MeterInstallationsvoraussetzungen
Installationsanleitung
(1) Die Messsonde und andere Sonden sollten ausreichend Platz haben, der Vorschlag beträgt mehr als 600 mm, siehe "1" und "2", "2" und "3" im Bild.
(2) Es sollte ausreichend Platz zwischen der Sonde des Instruments und der Zufuhröffnung sein, und der Vorschlag ist größer als 600 mm, wie in Abb. 1 gezeigt. Andernfalls funktioniert das Instrument nicht richtig.
Siehe "4" im Bild.
(3) Die Sonde kann den Boden des Tanks nicht erreichen. Sehen Sie, dass die Sonde "4" zu lang ist. Sie muss kurz geschnitten werden. Andernfalls funktioniert das Instrument nicht richtig.
(4) Das untere Ende der Sonde kann nicht in den Kegelbereich des Kegelauslasses gelangen. Siehe "5" in der Abbildung, eine solche Installation, die Spannungskapazität des Materials an dieser Stelle
Einfach die Sonde zu beschädigen oder das Dach zu beschädigen.
(5) Stellen Sie sicher, dass genügend Abstand zwischen den Materialien besteht, die an den Silos und Silos befestigt sind, und der Vorschlag mehr als 600 mm beträgt, wie in Abb. 2 gezeigt. Es ist zu nah an der Wand, Detektiv
Die geringste Schwingung des Kopfes wird das Material an der Wand oder der Wand berühren, was dazu führt, dass das Instrument nicht richtig funktioniert, wie in FIG.6.
(6) siehe "6)" in der Abbildung, die seitliche Installation, auch Angelruteninstallation genannt, empfiehlt eine solche Installation nicht.
FEIGE.4 Details des Tankbodens sind wie folgt:
Die Sonde in Abbildung A muss gerade ausgerichtet werden, damit sie nicht gegen die Wand stößt.
Die Sonde in Bild B ist zu lang und muss gekürzt werden. Kurzfristig Hersteller kontaktieren.
