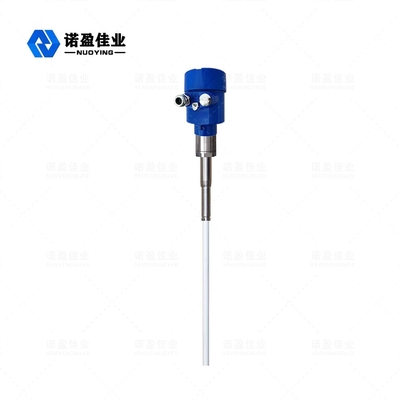

6 m HF-Zulassungs-Füllstandsmessumformer Stangen-Füllstandsmessumformer, hartisolierend

6 m HF-Zulassungs-Füllstandsmessumformer Stangen-Füllstandsmessumformer, hartisolierend

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYSP-Z23
MOQ: 1
Preis: $450 to $1700
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Anwendungen:
Schnittstelle, macht- weg, starke mischende Gelegenheiten
Sondentyp:
Harte isolierende Stange
Messbereich:
0~6m
Prozessverbindung:
Einschraubgewinde, Flansch (optional),
Schutz-Grad:
Anzeigeninstrument IP67, IP67
Betriebstemperatur:
-40~150℃
Signalausgabe:
4-20mA, 4-20mA/HART (Zweidraht-/4-adrig)
Stromversorgung:
(13-35) VDC
Verpackung Informationen:
Exportstandardverpackung
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

6 m HF-Durchlass-Füllstandsgeber

,

Stab-Füllstandsgeber

,

hartisolierend

Produktbeschreibung



NYSP-Z23 HF-Admittanzpegelmesser



Die NYSP-Z23 Rf-Zulassung ist eine neue Technologie zur Pegelregelung, die aus der kapazitiven Technologie entwickelt wurde, die zuverlässiger, genauer und breiter anwendbar ist.Es ist ein Upgrade der kapazitiven Füllstandstechnologie.Die sogenannte HF-Admittanz bedeutet den Kehrwert der Impedanz in Elektrizität, die sich aus resistiven Komponenten, kapazitiven Komponenten und Wahrnehmungskomponenten zusammensetzt.Rf ist Hochfrequenz-Radiospektrum, daher kann die HF-Admittanz als die Messung der Admittanz mit hochfrequenten Radiowellen verstanden werden.Wenn das Instrument arbeitet, bildet der Sensor des Instruments mit der Perfusionswand und dem Messmedium einen Admittanzwert.Wenn sich die Objektebene ändert, ändert sich der Admittanzwert entsprechend.Die Schaltungseinheit wandelt den gemessenen Admittanzwert in die Objektpegelsignalausgabe um, um die Objektpegelmessung zu realisieren.



Rf-Zulassungspegel MeterTechnische Parameter



Anwendungen Schnittstelle, Ausschalten, starke Mischgelegenheiten

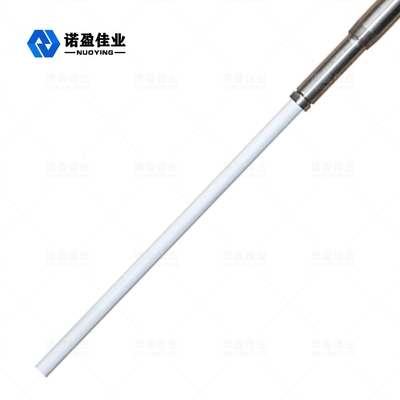

Sondentyp Harter Isolierstab
Messbereich 0~6m
Prozesstemperatur -40~150℃
Umgebungstemperatur -40 ℃ ~ + 70 ℃
Lagertemperatur -20 ℃ ~ + 65 ℃
Prozessdruck -0,1 ~ 2,5 MPa
Stromversorgung (13-35)vDC
Signalausgang 4...20mA/HART/RS485/Modbus...
Prozessverbindung Gewinde/Flansch (selektiv)
Schutzklasse IP67
Explosionsgeschützte Qualität ExiaⅡCT6 (selektiv)
Verzögern: 0 ~ 30 s einstellbar



Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!



Rf Zulassung Stufe MeterBetriebs Prinzip



Herkömmliche kapazitive Materialfüllstandsmesser, bei steigendem Füllstand, materialbedeckten Sonden, erhöht sich der Wert des Kapazitätskreises zwischen der Sonde und dem Medium (leitfähiges Material) oder zwischen der Sonde und der Rohrwandkapazität (Isoliermaterial). Aufgrund der Änderung des Füllstands Ungleichgewicht führte zu einer Kapazitätsbrücke, daher hängt die Änderung des Kapazitätswerts von der Dielektrizitätskonstante des zu testenden Materials ab. Dann geht es weiter zur Signalerfassung, Verstärkung und schließlich zur entsprechenden Signalausgabe. Kapazitive Materialfüllstandsmesser gibt es jedoch einige Nachteile, insbesondere bei hängender Sonde, beeinträchtigen das Messergebnis erheblich.



6 m HF-Zulassungs-Füllstandsmessumformer Stangen-Füllstandsmessumformer, hartisolierend 0



Die Hochfrequenz-Admittanz-Messtechnik ist eine Füllstandsmesstechnik mit einzigartigen Vorteilen. Obwohl das allgemeine Konzept der Kapazitätsmesstechnik ähnlich ist, schloss sich die HF-Admittanz-Technologie in der elektronischen Einheit der Treiber-Abschirmung und dem Zerhacker-Schaltkreis an, wodurch Impedanz- und kapazitive Reaktanzmessungen realisiert werden können allein. Durch die Berechnung der physikalischen Gesetze ist jedes Material gleich der Größe des kapazitiven Blindwiderstandes der Impedanz, also durch das Aufhängen messbar und der Einfluss durch phasenschiebende Schwingkreise, aus der Gesamtleistung herauszunehmen.

In der Beladung des Tanks installierter HF-Admittanz-Füllstandssensor durch die Änderung des Sondenpegels, die durch die Änderung des HF-Signals verursacht wird. Fahren - Abschirmungen des Sondenendes können verhindern, dass Hochfrequenzstrom durch Hängeschleifen gebildet wird, um die Genauigkeit der Instrumentenmessung sicherzustellen.



6 m HF-Zulassungs-Füllstandsmessumformer Stangen-Füllstandsmessumformer, hartisolierend 1



Rf-Admittanz-Technologie mit hochpräzisen Messergebnissen, die nicht durch das Aufhängen der Sonde beeinträchtigt wird, ist derzeit die am weitesten verbreitete Messtechnik Ultrakurzbereich bis großflächig, kann die normale Anwendung und kann auf verschiedene Arten von Materialien angewendet werden.



Rf Zulassung Stufe MeterDesign-Merkmale



◎ Das einzigartige Driving - Shields-Schaltungsdesign kann die Fähigkeit verbessern, dem Aufhängen zu widerstehen
Keine Totzonenmessung, kann auf mehr als zehn oder sogar einige cm Füllstandsmessungen angewendet werden
Die Ausgabe des stabilen und zuverlässigen, Flugasche, Stanzen, Wasserdampf, Kristallisation, Wachs
Keine Aktivitäten, keine leicht verschlissenen Teile, oft ohne Reinigung und Wartung, Fehlersuche
