Produktdetails:
|
| Sondenstangenlänge: | 500mm (kundengerecht wie erforderlich) | Stromversorgung: | 24VDC, 220VAC (optional) |
|---|---|---|---|
| Material: | 304+PTFE, 316+PTFE, 316+Ceramic | Prozessverbindung: | Gewinde, Flansch (optional) |
| Prozessdruck: | < 2=""> | Prozessdruck: | -0,1~ 2.0Mpa |
| Verspätung: | 0 〜 30s justierbar | Explosionssicherer Grad: | Exia IICT6 (optional) |
| Markieren: | Thread RF Admittance Level Switch,IP67 RF Admittance Level Switch,Flansch RF Type Level Switch |
||

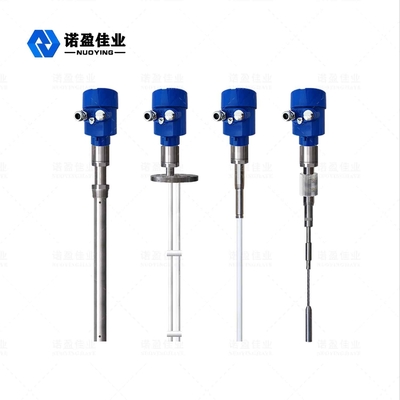

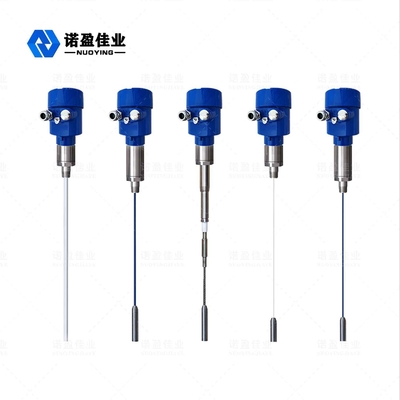

NYSP-Gewindeflansch RF-Zulassungs-Füllstandsschalter IP67 RF-Typ-Füllstandsschalter
NYSP HF-Admittanzschalter Betriebs Prinzip
Das Prinzip des HF-Admittanzpegelschalters basiert auf der HF (HF)-Kondensatortechnologie.An die Sonde wird eine Radiofrequenz angelegt, um die durch die Umgebung verursachten Auswirkungen durch kontinuierliche Analyse zu bestimmen.Da alle Materialien eine Dielektrizitätskonstante haben und ihre Leitfähigkeit sich von der von Luft unterscheidet, ändert sich die Gesamtimpedanz, die durch die kleine Kapazitätsabweichung der Sonde widergespiegelt wird, wenn die Sonde mit dem Material in Kontakt kommt.Da die elektrische Sonde und die Wand des Behälters die beiden Polplatten des Kondensators bilden, werden der Isolator der Sonde und die umgebende Luft zu dielektrischen Materialien, wenn die Luft (deren Dielektrizitätskonstante 1,0 beträgt) durch ein beliebiges anderes Material ersetzt wird (Dielektrikum konstant > 1), Kapazitätseffekt Zur Verstärkung.Somit wird die Impedanz des Anwendungsfeldes geändert.Die Änderung der Kapazität verursachte die Änderung der Impedanz.Dieser Effekt wird von der Schaltung gemessen und mit der durch die Empfindlichkeitseinstellung (Schaltung) festgelegten Referenz verglichen.
Die korrekte Einstellung der Empfindlichkeit des HF-Admittanzpegelschalters beeinflusst die korrekte Änderung des Sensorausgangssignals.Der Null-KoTeTM-Schaltkreis der Sonde kann dazu führen, dass der Messkreis das auf der Sonde angesammelte Material ignoriert, andernfalls führt dies zu einem Empfindlichkeitsfehler.Die Null-KoTeTM-Schaltung verwendet die gleiche Funkfrequenz und Potenzialerregung wie die Sensorsonde.Da der Strom nicht auf demselben Potential fließt, trennt die Null-KoTeTM-Schaltung den Strom von dem Strom, der normalerweise von der elektrischen Sonde durch den Materialstapel zur Gefäßwand fließt.Sie messen also das Material um die Sonde herum, nicht das aufgehäufte Material.
NYSP HF-AdmittanzschalterTechnische Parameter
| Anwendungen | Hoch- und Tiefalarm für Flüssigkeiten, Staub, Partikel, Feststoffe und andere Medien |
| Mantelmaterialtyp | Kabeltyp, Stabtyp, Plattentyp, Hochtemperaturtyp, ultrakurze Sonde |
| Material | 304+PTFE,316+PTFE,316+Keramik (optional) |
| Sondenstablänge | 500 mm (nach Bedarf anpassbar) |
| Stromversorgung | 24 VDC, 220 VAC (optional) |
| Prozesstemperatur | -40 〜+130 °C-40~130℃,-184~260℃,＜260℃ |
| Prozessdruck | -0,1~ 2,0 MPa |
| Prozessverbindung | Gewinde, Flansch (optional) |
| Zeitverzögerung | 0〜30s einstellbar |
| Stromausfallschutz | öffnen, schließen, vor Ort schaltbar |
| Ausgangsrelais | zweipoliger Ausgang (DPDT), 5 A, 24 V DC oder 5 A, 220 V AC |
| Schutzgrad | IP67 |
| Explosionsgeschützte Qualität | Exia IICT6 (optional) |
※ Hinweis: Produkte können an die spezifischen Anforderungen der Benutzer angepasst werden!
