Produktdetails:
|
Typische Anwendung: | Flüssigkeit, Pulver, Partikel | Produktmodelle: | NYSP-UK861 |
---|---|---|---|
Stromversorgung: | 24VDC/220VAC | Sonde Rod Material: | 304, PTFE (optional) |
Sondenstangenlänge: | 500mm (die Länge kann entsprechend den Standortzuständen besonders angefertigt werden) | Prozesstemperatur: | -40~+130℃ |
Verspätung: | 0~30s (optional) | Leistungsabfallschutz: | Normalerweise offenes, normalerweise geschlossen, Feld schaltbar |
Markieren: | 24VDC RF Admittance Type Level Switch,RF Admittance Level Switch Anti Adhesion,Particles RF Level Sensor |

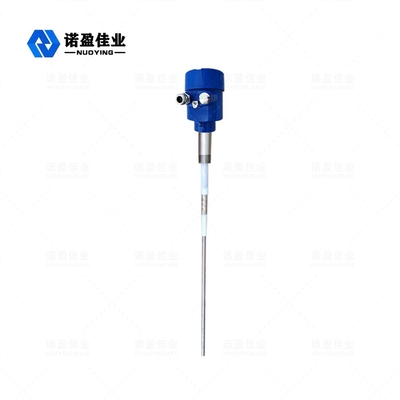

24VDC HF-Admittanzschalter Antiadhäsion
Arbeitsprinzipvon24VDC HF-Admittanzschalter Antiadhäsion
Das Arbeitsprinzip des Hochfrequenz-Admittanz-Füllstandsschalters basiert auf der kapazitiven Hochfrequenz-(HF)-Technologie.An die Sonde wird eine Radiofrequenz angelegt und durch kontinuierliche Analyse werden die durch die Umgebung verursachten Einflüsse ermittelt.Da alle Materialien eine Permittivität haben und ihre Leitfähigkeit sich von der von Luft unterscheidet, ändert sich die Gesamtimpedanz, die durch die kleine Kapazitätsverschiebung widergespiegelt wird, wenn die Sonde mit dem Material in Kontakt kommt.Da die mit Energie versorgte Sonde und die Behälterwand die beiden Polplatten des Kondensators bilden, werden der Isolator der Sonde und die umgebende Luft zum dielektrischen Material, wenn die Luft (mit einer Dielektrizitätskonstante von 1,0) durch ein beliebiges anderes Material ersetzt wird ( mit einer Dielektrizitätszahl > 1) wird die kapazitive Wirkung verstärkt.Dadurch ändert sich die Impedanz der Anwendung.Das heißt, die Änderung des Kapazitätswerts verursacht die Änderung der Impedanz.Dieser Effekt wird von der Schaltung gemessen und mit einer durch die Empfindlichkeitseinstellung (Schaltung) festgelegten Referenz verglichen.
Designmerkmalvon24VDC HF-Admittanzschalter Antiadhäsion
◎ Dieses Produkt verwendet intelligente Mikroprozessorkomponenten und Differenzmesstechnologie, die Wasser, Abwasser, Schlamm und andere Flüssigkeiten messen kann, insbesondere stark korrosive Medien effektiv und genau messen und Umgebungsveränderungen und hängende Materialien dynamisch kompensieren kann;
◎Die Bedienung ist sehr einfach.Sie müssen nur den entsprechenden Empfindlichkeitsregler entsprechend dem Medium einstellen und den Überspannungsverzögerungsfilter verwenden;
◎ die Alarmmodi für die obere und untere Grenze können flexibel eingestellt werden, und der Benutzer kann die normalerweise offenen und normalerweise geschlossenen Kontakte selbst einstellen und auswählen;
◎Hochleistungsimportierte einpolige Doppelwurfrelais werden für Einpunkt- und Mehrpunktrelais verwendet.Die Einzelkontaktstromkapazität kann 8A und das Mehrpunktrelais 3A erreichen.Kann Alarmgeräte innerhalb der Reichweite direkt ansteuern;
◎ Es wird eine PTFE-Sonde verwendet.Es gibt keine bewegliche Vorrichtung an der Erfassungsposition.Es ist schlagzäh, hochtemperaturbeständig und korrosionsbeständig.
technische Parametervon24VDC HF-Admittanzschalter Antiadhäsion
Typische Anwendung | High- und Low-Alarm für Flüssigkeiten, Staub, Partikel, Feststoffe und andere Medien |
Produktmodell | NYSP-UK861,NYSP-UK862,NYSP-UK863,NYSP-UK864,NYSP-UK865,NYSP-UK866 |
Sondenstabform | Kabeltyp, Poltyp und Flachtyp |
Sondenstabmaterial | 500 mm (Die Länge kann je nach Standortbedingungen angepasst werden) |
Energieversorgung | 24 VDC, 220 VAC |
Signalausgang | Zweipoliger Wechselrelaisausgang (DPDT), 5 A 24 VDC oder 5 A 220 VAC |
Umgebungstemperatur | -40~+80℃ |
Prozesstemperatur | -40~+130℃,-184~+260℃,>260℃Keramische Hochtemperatursonde auswählen |
Prozessdruck | -0,1 ~ 2,0 MPa |
Prozessverbindung | Schraubgewinde, Halterungen, Flansch (wählbar) |
Zeitverzögerung | 0-30s einstellbar |
Stromausfallschutz | Schließer, Öffner, vor Ort schaltbar |
Empfindlichkeit | 0,5pf~750pf |
Fehlalarm | Ober- oder Untergrenze vor Ort einstellbar |
Schutzniveaus | IP67 |
Explosionsgeschützte Qualität | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
