Produktdetails:
|
Typische Anwendung: | Schalter für die Kohlelieferung | Produktmodelle: | NYSP-UK864 |
---|---|---|---|
Stromversorgung: | 24VDC, 220VAC (optional) | Sonde Rod Material: | 304+PTFE (optional) |
Sondenstangenlänge: | Die Länge kann je nach Standortbedingungen angepasst werden | Prozesstemperatur: | -40~+130 ℃ |
Verspätung: | 0~30s (einstellbar) | Leistungsabfallschutz: | Schließer, Öffner, schaltbar |
Markieren: | 2 m HF-Zulassungs-Füllstandsschalter,oben montierter HF-Zulassungs-Füllstandsschalter,HF-Füllstandssensor für Kohlelieferung |
24VDC HF-Admittanzschalter Antiadhäsion

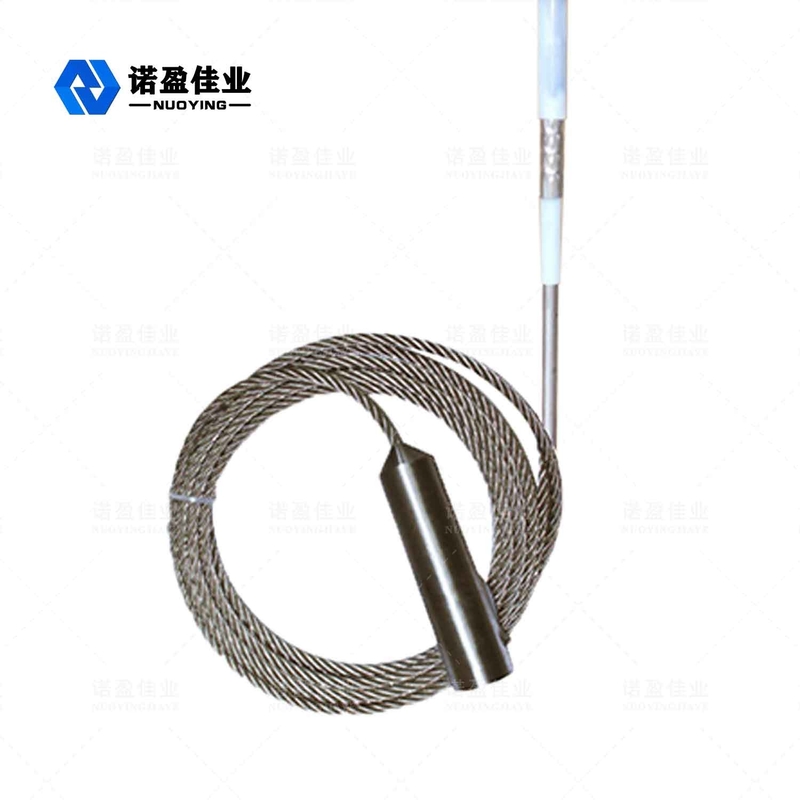

ArbeitsprinzipvonLänge über 2 m HF-Zulassungs-Füllstandsschalter oben montiert
Das Arbeitsprinzip des HF-Admittanzpegelschalters basiert auf der HF-Kondensatortechnologie.An die Sonde wird eine Radiofrequenz angelegt und durch kontinuierliche Analyse der Einfluss der Umgebung bestimmt.Da alle Materialien eine Dielektrizitätskonstante haben und ihre Leitfähigkeit sich von der von Luft unterscheidet, ändert sich die reflektierte Gesamtimpedanz, wenn die Sonde mit dem Material in Kontakt kommt, aufgrund einer kleinen Kapazitätsverschiebung.Da die bestromte Sonde und die Behälterwand die beiden Platten des Kondensators bilden, werden der Isolator der Sonde und die umgebende Luft zum dielektrischen Material.Wenn die Luft (deren Permittivität 1,0 beträgt) durch irgendein anderes Material (Permittivität > 1) ersetzt wird, wird der Kapazitätseffekt verstärkt.Dadurch ändert sich die Impedanz der Anwendung.Das heißt, die Änderung des Kapazitätswerts verursacht die Änderung der Impedanz.Dieser Effekt wird von der Schaltung gemessen und mit einer durch die Empfindlichkeitseinstellung (Schaltung) festgelegten Referenzbasis verglichen.
DesignmerkmalvonLänge über 2 m HF-Zulassungs-Füllstandsschalter oben montiert
◎ Dieses Produkt verwendet intelligente Mikroprozessorkomponenten und Differenzmesstechnologie, die Wasser, Abwasser, Schlamm und andere Flüssigkeiten messen kann, insbesondere stark korrosive Medien effektiv und genau messen und Umgebungsveränderungen und hängende Materialien dynamisch kompensieren kann;
◎Die Bedienung ist sehr einfach.Sie müssen nur den entsprechenden Empfindlichkeitsregler entsprechend dem Medium einstellen und den Überspannungsverzögerungsfilter verwenden;
◎ die Alarmmodi für die obere und untere Grenze können flexibel eingestellt werden, und der Benutzer kann die normalerweise offenen und normalerweise geschlossenen Kontakte selbst einstellen und auswählen;
◎Hochleistungsimportierte einpolige Doppelwurfrelais werden für Einpunkt- und Mehrpunktrelais verwendet.Die Einzelkontaktstromkapazität kann 8A und das Mehrpunktrelais 3A erreichen.Kann Alarmgeräte innerhalb der Reichweite direkt ansteuern;
◎ Es wird eine PTFE-Sonde verwendet.Es gibt keine bewegliche Vorrichtung an der Erfassungsposition.Es ist schlagzäh, hochtemperaturbeständig und korrosionsbeständig.
technische ParametervonLänge über 2 m HF-Zulassungs-Füllstandsschalter oben montiert
Typische Anwendung | High- und Low-Alarm für Flüssigkeiten, Staub, Partikel, Feststoffe und andere Medien |
Produktmodell | NYSP-UK861,NYSP-UK862,NYSP-UK863,NYSP-UK864,NYSP-UK865,NYSP-UK866 |
Sondenstabform | Kabeltyp, Poltyp und Flachtyp |
Sondenstabmaterial | 500 mm (Die Länge kann je nach Standortbedingungen angepasst werden) |
Energieversorgung | 24 VDC, 220 VAC |
Signalausgang | Zweipoliger Wechselrelaisausgang (DPDT), 5 A 24 VDC oder 5 A 220 VAC |
Umgebungstemperatur | -40~+80℃ |
Prozesstemperatur | -40~+130℃,-184~+260℃,>260℃Keramische Hochtemperatursonde auswählen |
Prozessdruck | -0,1 ~ 2,0 MPa |
Prozessverbindung | Schraubgewinde, Halterungen, Flansch (wählbar) |
Zeitverzögerung | 0-30s einstellbar |
Stromausfallschutz | Schließer, Öffner, vor Ort schaltbar |
Empfindlichkeit | 0,5pf~750pf |
Fehlalarm | Ober- oder Untergrenze vor Ort einstellbar |
Schutzniveaus | IP67 |
Explosionsgeschützte Qualität | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
