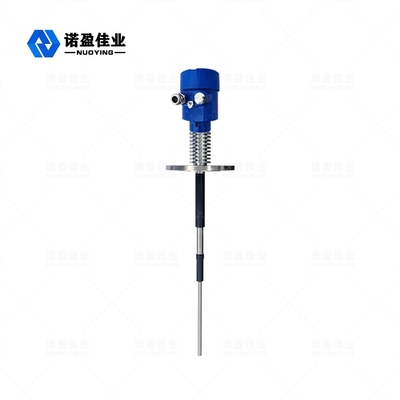

Leistungsverlustschutz RF Admittance Level Switch für hohe Temperaturen

Leistungsverlustschutz RF Admittance Level Switch für hohe Temperaturen

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYSP-UK863
MOQ: 1 Stk
Preis: $200~$300/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 PC/Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Solid Level Control für hohe Temperaturen
Produktmodelle:
NYSP-UK863
Stromversorgung:
24 VDC, 220 VAC (wählbar)
Sonde Rod Material:
304+PTFE (wählbar)
Sondenstangenlänge:
Die Länge kann angepasst werden
Prozesstemperatur:
> 260 ℃
Verspätung:
0~30s justierbar
Leistungsabfallschutz:
Normalerweise offen, normalerweise geschlossen
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
1000 PC/Monat
Hervorheben:

Admittance Level Switch für hohe Temperaturen

,

Power Loss Protection Admittance Level Sensor

,

Solid RF Admittance Level Transmitter

Produktbeschreibung

24VDC HF-Admittanzschalter Antiadhäsion



ArbeitsprinzipvonLeistungsverlustschutz RF Admittance Level Switch für hohe Temperaturen



Das Arbeitsprinzip des Hochfrequenz-Admittanz-Füllstandschalters besteht darin, den Füllstand zu messen und zu steuern, indem die Änderung der Reaktanz (kapazitive Reaktanz und Impedanz) zwischen ihm und dem Tankkörper durch die Sonde erfasst wird.Die interne Elektronik setzt sich aus der Reaktanz zwischen Sondenmesspol und leerem Tank zu einer symmetrischen Brückenschaltung zusammen und erzeugt ein stabiles Schwingungssignal.Wenn das gemessene Medium den Messpol der Sonde bedeckt, führt die Reaktanzänderung zwischen dem Messpol der Sonde und dem Tank dazu, dass die Brückenschaltung unsymmetrisch wird und keine oszillierenden Signale mehr erzeugt.Die Nachstufenschaltung erkennt diese Änderung und gibt ein Alarmsignal aus.Das oszillierende Signal wird als Hochfrequenzsignal an die Messelektrode der Sonde angelegt und nach Durchlaufen eines 1:1-Spannungsfolgers auch an die Schutzelektrode der Sonde weitergeleitet.Isolation.Wenn Material an der Sonde hängt, gibt es keine Potentialdifferenz zwischen der Messelektrode und der Schutzelektrode, um eine galvanische Trennung zu bilden, um sicherzustellen, dass die Signaländerung der Schutzelektrode die Detektion nicht beeinflusst, so dass die Änderung der Reaktanz an die Sondenmesselektrode kann nur durch die Sondenmesselektrode und den Tank bestimmt werden.Das Material wird so bestimmt, dass das an der Sonde hängende Material die normale Erkennung nicht beeinträchtigt.


DesignmerkmalvonLeistungsverlustschutz RF Admittance Level Switch für hohe Temperaturen



◎ Dieses Produkt verwendet intelligente Mikroprozessorkomponenten und Differenzmesstechnologie, die Wasser, Abwasser, Schlamm und andere Flüssigkeiten messen kann, insbesondere stark korrosive Medien effektiv und genau messen und Umgebungsveränderungen und hängende Materialien dynamisch kompensieren kann;

◎Die Bedienung ist sehr einfach.Sie müssen nur den entsprechenden Empfindlichkeitsregler entsprechend dem Medium einstellen und den Überspannungsverzögerungsfilter verwenden;

◎ die Alarmmodi für die obere und untere Grenze können flexibel eingestellt werden, und der Benutzer kann die normalerweise offenen und normalerweise geschlossenen Kontakte selbst einstellen und auswählen;

◎Hochleistungsimportierte einpolige Doppelwurfrelais werden für Einpunkt- und Mehrpunktrelais verwendet.Die Einzelkontaktstromkapazität kann 8A und das Mehrpunktrelais 3A erreichen.Kann Alarmgeräte innerhalb der Reichweite direkt ansteuern;

◎ Es wird eine PTFE-Sonde verwendet.Es gibt keine bewegliche Vorrichtung an der Erfassungsposition.Es ist schlagzäh, hochtemperaturbeständig und korrosionsbeständig.



technische ParametervonLeistungsverlustschutz RF Admittance Level Switch für hohe Temperaturen



Typische Anwendung High- und Low-Alarm für Flüssigkeiten, Staub, Partikel, Feststoffe und andere Medien
Produktmodell NYSP-UK861,NYSP-UK862,NYSP-UK863,NYSP-UK864,NYSP-UK865,NYSP-UK866
Sondenstabform Kabeltyp, Poltyp und Flachtyp
Sondenstabmaterial 500 mm (Die Länge kann je nach Standortbedingungen angepasst werden)
Energieversorgung 24 VDC, 220 VAC
Signalausgang Zweipoliger Wechselrelaisausgang (DPDT), 5 A 24 VDC oder 5 A 220 VAC
Umgebungstemperatur -40~+80℃
Prozesstemperatur -40~+130℃,-184~+260℃,>260℃Keramische Hochtemperatursonde auswählen
Prozessdruck -0,1 ~ 2,0 MPa
Prozessverbindung Schraubgewinde, Halterungen, Flansch (wählbar)
Zeitverzögerung 0-30s einstellbar
Stromausfallschutz Schließer, Öffner, vor Ort schaltbar
Empfindlichkeit 0,5pf~750pf
Fehlalarm Ober- oder Untergrenze vor Ort einstellbar
Schutzniveaus IP67
Explosionsgeschützte Klasse Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat)



※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
