Produktdetails:
|
Typische Anwendungen: | Flüssige, ätzende Flüssigkeit | Signalausgang:: | 4~20mADC/HART/RS485 |
---|---|---|---|
Umgebende Temperatur: | -40 〜 85 °C | Prozesstemperatur: | -10 ~+70 °C |
Prozessverbindung: | Gewindeflanschbefestigung (optional) | Stromversorgung: | 24 VDC (± 5 %) |
Belastbarkeit: | < (U-15) / 0,02 A | Membranmaterial: | 316L, Keramikmembran (optional) Gehäusematerial: Aluminium, Edelstahl (optional) |

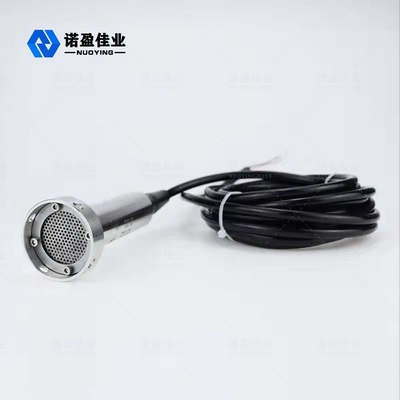

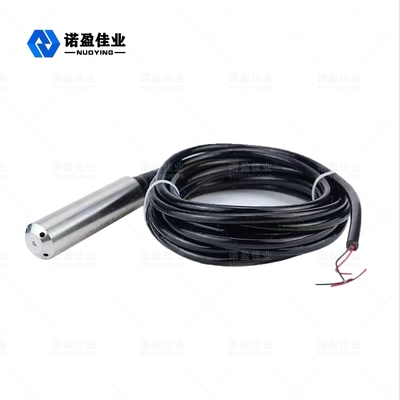

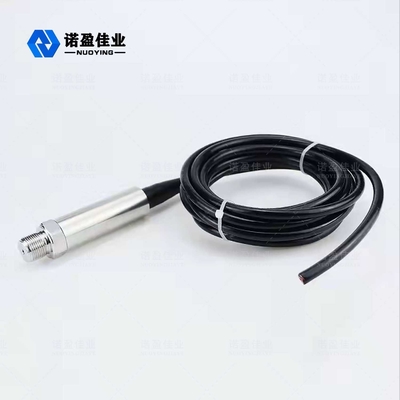

NH93420 Eingangstyp Wasserstands-Druckmessumformer HART-Keramikmembran
NH93420 Flüssigkeitsstand-Messumformer Drucksensor-Messumformer
Der Füllstandstransmitter der Serie NH93420 ist die Erweiterung und Entwicklung der Drucktransmittertechnologie nach dem Prinzip der linearen Beziehung zwischen dem Druck, der durch das unterschiedliche spezifische Gewicht der Flüssigkeit in verschiedenen Höhen erzeugt wird, um eine genaue Messung und Übertragung des Wasser-, Öl- und Pastenvolumens zu erreichen. Flüssigkeitshöhe, Gewicht.
NH93420 Füllstandstransmitter für FlüssigkeitenTechnische Parameter
Typische Anwendungen | Flüssige, ätzende Flüssigkeit | ||||||||||
Messbereich |
|
||||||||||
Signalausgang: | 4~20mADC/HART/RS485 | ||||||||||
Umgebungstemperatur | -40 〜85 °C | ||||||||||
Prozesstemperatur | -10 ~+70 °C | ||||||||||
Prozessverbindung | Gewindeflanschbefestigung (optional) | ||||||||||
Stromversorgung | 24 VDC (± 5 %) | ||||||||||
Belastbarkeit | < (U-15) / 0,02 A | ||||||||||
Membranmaterial | 316L, Keramikmembran (optional) Gehäusematerial: Aluminium, Edelstahl (optional) | ||||||||||
Stabilität | ±0,05 %FS/Jahr;±0,1 %FS/ Jahr | ||||||||||
Feldanzeige | LCD (optional) | ||||||||||
Schutzniveau | IP67 | ||||||||||
Explosionsklasse | Exia II CT5 Exd IIBT5 (optional) |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
NH93420 Füllstandstransmitter für Flüssigkeiten Betriebs Prinzip
Der Füllstandstransmitter besteht aus einem speziellen Gasführungskabel, das in einen Kapillarschlauch eingebaut ist, einer Klemmverschraubung und einer Sonde.Die Sonde des Füllstandsmessgeräts besteht aus einem Edelstahlkern mit einer Membran am Boden und einem Kunststoffgehäuse mit Löchern.Die Flüssigkeitsstandsmessung ist eigentlich die Differenz zwischen dem hydrostatischen Druck am Sondenkopf und dem tatsächlichen atmosphärischen Druck, und dann wandeln der Keramiksensor (an der Edelstahlfolie befestigt) und die elektronische Komponente die Druckdifferenz in das 4〜20mA-Ausgangssignal um .
Wenn der hydrostatische Füllstandstransmitter in eine bestimmte Tiefe der gemessenen Flüssigkeit eingebracht wird, lautet die Druckformel des Sensors wie folgt: PA= p・g・h+Po, um die Formel für den Flüssigkeitsstand zu erhalten:h = PA-Po/ p *g.
Gleichzeitig wird der Flüssigkeitsdruck durch den gasleitenden Edelstahl in die Überdruckkammer des Sensors eingeleitet, und dann wird der atmosphärische Druck auf der Flüssigkeitsoberfläche mit der Unterdruckkammer des Sensors verbunden, um dem entgegenzuwirken die Po, auf der Rückseite des Sensors und machen Sie den gemessenen Druck des Sensors PA-Po= p・g・h.
Bei gleichmäßiger Dichte der Flüssigkeit ist die statische Druckdifferenz proportional zur Höhe des Flüssigkeitsspiegels.
NH93420 Füllstandstransmitter für Flüssigkeiten Design-Merkmale
