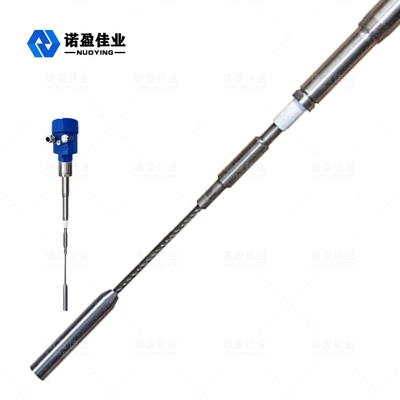

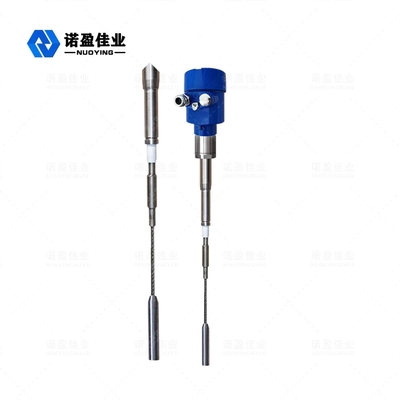

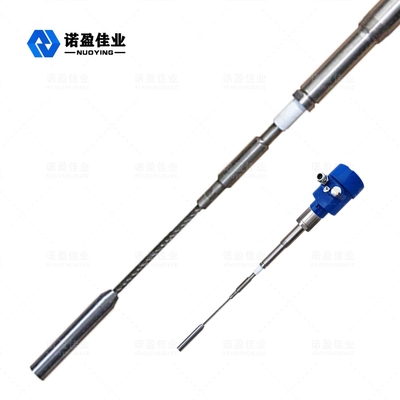

HF-Admittanz-Füllstandmessgerät mit hoher Genauigkeit ohne Messung in toten Zonen

Name: HF-Admittanz-Füllstandmessgerät mit hoher Genauigkeit ohne Messung in toten Zonen
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYSP-M
Price: 503.418 USD
Availability: InStock

Markenbezeichnung:	NUOYINGJIAYE
Modellnummer:	NYSP-M
MOQ:	1 Stück
Preis:	$503.418/pcs
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück/pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi’an Shaanxi, China

Zertifizierung:

Signalausgang:

4... 20mA/HART/RS485/Modbus

Elektrische Schnittstelle:

M20 × 1,5, ½ "NPT

Typische Anwendung:

Flüssigkeit, Staub, Feststoff

Messbereich:

3m, 20m

Antennentyp:

Flexibles Kabel, isoliertes flexibles Kabel, nicht isoliertes flexibles Kabel, harter Stab

Antennenmaterial:

PTFE, 304, 316

Produktmodelle:

NYSP-M

Genauigkeit der Prozesstemperatur:

-40~+130°C

Verpackung Informationen:

Karton, Export-Standardverpackung

Versorgungsmaterial-Fähigkeit:

1000 Stück/pro Monat

Produktbeschreibung

RF-Admittanz-Füllstandsmesser ohne Messbereich

Funktionsprinzip des RF-Admittanz-Füllstandsmessers

Der RF-Admittanz-Füllstandsmesser ist ein kontinuierliches horizontales Messprodukt, das auf dem Prinzip der RF-Admittanz basiert. Dieses Produkt zeichnet sich durch hohe Stabilität, hohe Empfindlichkeit und breite Anwendung aus. Im Vergleich zu herkömmlichen kapazitiven Füllstandsmessern verwendet es ein modulares Design, das die Einstellung der Instrumente einfach und unkompliziert macht. Nach Abschluss der Einstellung kann es normal verwendet und lebenslang gewartet werden. Es ermöglicht eine visuelle Bedienung und eine rechtzeitige Problemlösung. Es ist auch in komplexen industriellen Umgebungen sicher und zuverlässig.

Die RF-Leitfähigkeitsmesstechnik ist eine horizontale Messtechnik mit einzigartigen Vorteilen. Obwohl das Konzept der allgemeinen kapazitiven Messtechnik sehr ähnlich ist, fügt die RF-Leitfähigkeitstechnologie der Elektronikeinheit eine Treibabschirmungsschaltung und eine Chopperschaltung hinzu, die Impedanz und Kapazitätswiderstand unabhängig voneinander messen kann. Nach der Berechnung nach physikalischen Gesetzen ist die Aufhängung des Impedanz- und Kapazitätswiderstands jeder Aufhängung gleich, sodass der Effekt der Aufhängung durch die Phasenverschiebung des Schwingkreises gemessen und aus der Gesamtausgabe eliminiert werden kann.

Die Sonde des RF-Leitfähigkeitsinstruments wird in einem Lagertank installiert, und das RF-Signal, das durch die Potentialänderung verursacht wird, wird über die Sonde erfasst. Die Treibabdeckung der Sonde kann verhindern, dass der RF-Strom durch das Aufhängungsmaterial fließt und einen Ring bildet, wodurch die Genauigkeit der Instrumentenmessung gewährleistet wird.

Technische Parameter des RF-Admittanz-Füllstandsmessers

Typische Anwendung	Flüssigkeit, Staub, Feststoff
Produktmodelle	NYSP-M
Antennentyp	Flexibles Kabel, isoliertes flexibles Kabel, nicht isoliertes flexibles Kabel, Hartstab
Antennenmaterial	PTFE, 304, 316
Messbereich	3m, 20m (Hunderte von Metern können für tiefe Brunnen gemessen werden, kundenspezifisch)
Messgenauigkeit	0,05%~0,1% F. S
Stromversorgung	24VDC
Signalausgang	4...20mA/HART/RS485/Modbus...
Prozesstemperatur	-40~+130℃
Prozessdruck	-0,1~4,0MPa
Prozessanschluss	Gewinde, Flansch (optional)
Elektrische Schnittstelle	M20 × 1,5, ½ "NPT
Schutzart	IP65, IP67, IP68 (optional)
Explosionsschutzklasse	Exia II CT6 Ga, Exd II CT6 Gb (siehe Zertifikat für Details)

Hinweis: Die Produkte können nach spezifischen Benutzeranforderungen angepasst und entworfen werden!

Konstruktionsmerkmale des RF-Admittanz-Füllstandsmessers

Das einzigartige Design der Treibabschirmungsschaltung gegen Aufhängungsmaterialien verbessert die Fähigkeit, Aufhängungsmaterialien zu verhindern.

Leistungsbereich. 13 ~ 35VDC

Adaptive Sondentemperatur. -100 ℃ ~ 800 ℃

Messung ohne toten Winkel kann für horizontale Messwerte von 12 Zentimetern oder sogar wenigen Zentimetern angewendet werden

Der maximale Messbereich kann Hunderte von Metern oder sogar Hunderte von Metern erreichen

Die Grenzflächenmessung von klebrigen Materialien ist der größte Vorteil des Instruments

Stabile und zuverlässige Ausgabe, beständig gegen Mehl, groben Staub, Wasserdampf, Kristalle und Wachsabscheidungen

Wartungsfrei, keine beweglichen Teile, keine leicht verschleißenden Teile, keine regelmäßige Reinigung, Wartung und Fehlersuche
