Produktdetails:
|
Signalausgabe: | 4… 20mA/HART/RS485/Modbus | Prozessdruckschnittstelle: | -0.1~4.0Mpa |
---|---|---|---|
Typische Anwendung: | Flüssigkeit, Staub, Feststoff,Viskose Materialschnittstelle | Produktmodelle: | NYSP-M19 |
Antennentyp: | Flexibles Kabel, isoliertes flexibles Kabel, harte Stange | Antennenmaterial: | PTFE, 304, 316 |
Genauigkeit der Prozesstemperatur: | -40~+130℃ | Messbereich: | 0~20m |

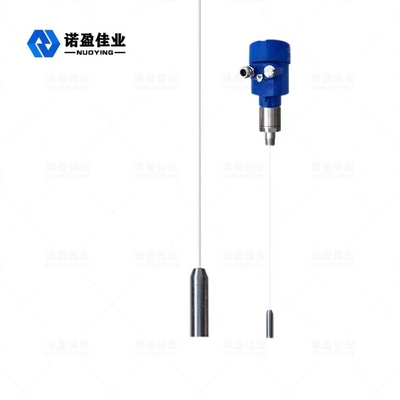

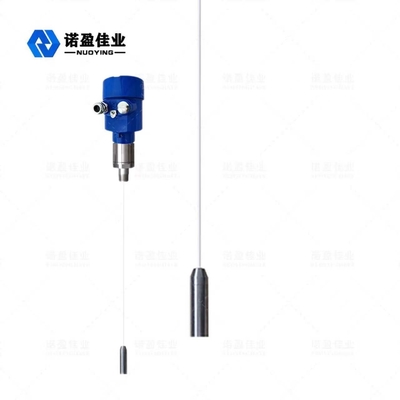

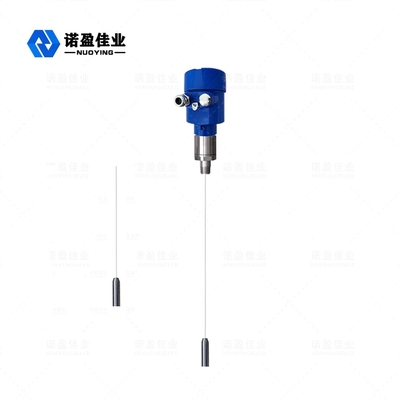

NYSP-M19 HF-Admittanz-Füllstandsmessung für viskose Materialien
NYSP-M19 Funktionsprinzip des HF-Admittanzpegelmessers
Der HF-Einschlusspegel ist ein Produkt zur kontinuierlichen Füllstandsmessung, das auf dem HF-Einschlussprinzip basiert.Dieses Produkt hat die Vorteile einer hohen Stabilität, einer hohen Empfindlichkeit und einer breiten Anwendung.Im Vergleich zur herkömmlichen Kondensatorstufe ist sie modular aufgebaut und lässt sich einfach in Instrumenten aufbauen.Nachdem die Konfiguration abgeschlossen ist, kann es normal verwendet und lebenslang gewartet werden.Es nutzt das Zuhause, um Vorgänge zu visualisieren und Probleme rechtzeitig zu lösen.Es ist auch in komplexen industriellen Umgebungen sicher und zuverlässig.
Die HF-Leitfähigkeitsmesstechnik ist eine Füllstandsmesstechnik mit einzigartigen Vorteilen.Obwohl das Konzept den allgemeinen Kapazitätsmesstechniken sehr ähnlich ist, fügen HF-Leitungstechniken der elektronischen Einheit eine Ansteuerungsabschirmschaltung und eine Zerhackerschaltung hinzu, wodurch eine unabhängige Messung von Impedanz und Kapazitätswiderstand ermöglicht wird.Die Gesetze der Physik berechnen, dass die Impedanz jeder Aufhängung und der Kapazitätswiderstand jeder Aufhängung gleich sind, sodass der Effekt der Aufhängung durch die Phasenverschiebung des Schwingkreises gemessen und aus der Gesamtleistung eliminiert werden kann.
Die Sonde des HF-Leitfähigkeitsmessers wird im Lagertank installiert und das durch die Änderung des elektrischen Potentials verursachte HF-Signal wird durch die Sonde erhalten.Die Sondenantriebsabdeckung verhindert, dass der HF-Strom durch das Aufhängungsmaterial umgeleitet wird, um einen Ring zu bilden, wodurch die Genauigkeit der Instrumentenmessung sichergestellt wird.
Typische Anwendung |
Flüssigkeit, Staub, Feststoff,Schnittstelle für viskose Materialien |
Produktmodelle |
NYSP-M19 |
Antennentyp | Flexibles Kabel, isoliertes flexibles Kabel, harte Stange |
Antennenmaterial | PTFE, 304, 316 |
Messbereich | 0 ~ 20 m (Hunderte von Metern können für kundenspezifische Tiefbrunnen gemessen werden) |
Meßgenauigkeit | 0,05 % ~ 0,1 %F.S |
Energieversorgung | 24VDC |
Signalausgang | 4...20mA/HART/RS485/Modbus... |
Prozesstemperatur | -40~+130℃ |
Prozessdruck | -0,1 ~ 4,0 MPa |
Prozessverbindung | Gewinde, Flansch (optional) |
Elektrische Schnittstelle | M20 × 1,5, ½ "NPT |
Schutzklasse | IP65, IP67, IP68 (optional) |
Explosionsgeschützter Grad | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat) |
Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!
NYSP-M19 Konstruktionsmerkmale des HF-Admittanzpegelmessers
Das einzigartige Anti-Suspensionsmaterial treibt das Design des Abschirmschaltkreises an, wodurch die Leistungsfähigkeit des Anti-Suspensionsmaterials verbessert wird.
Leistungsbereich.13 ~ 35 VDC
Prozesstemperatur der adaptiven Sonde.- 100 ℃ ~ 800 ℃
Messungen des toten Winkels können nicht auf horizontale Messungen von 12 Zentimetern oder sogar einigen Zentimetern angewendet werden
Der maximale Messbereich kann Hunderte von Metern oder sogar Hunderte von Metern betragen
Die Trennschichtmessung von viskosen Materialien ist der größte Vorteil des Gerätes
Stabile und zuverlässige Leistung, beständig gegen Mehl, Rauheit, Wasserdampf, Kristall, Wachssinken
Nicht warten, keine Teile bewegen, nicht leicht zu tragende Teile, nicht regelmäßig reinigen, warten und debuggen
