Produktdetails:
|
Signalausgabe: | 4… 20mA/HART/RS485/Modbus | Prozessdruckschnittstelle: | -0.1~4.0Mpa |
---|---|---|---|
Typische Anwendung: | Flüssigkeit, Staub, Ultrahochtemperatur-Isolierfeststoff | Produktmodelle: | NYSP-M20 |
Antennentyp: | Flexibles Kabel, harte Stange | Antennenmaterial: | PTFE, 304, 316 |
Temperaturgenauigkeit: | -40~+130℃,-100~+200℃ | Messbereich: | 0~20m |

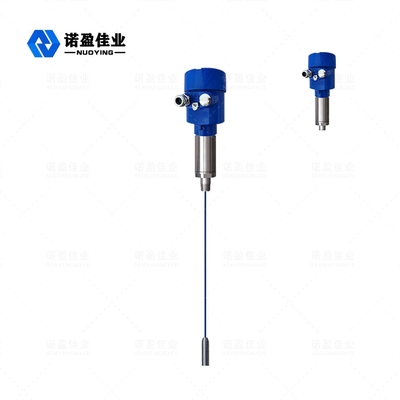

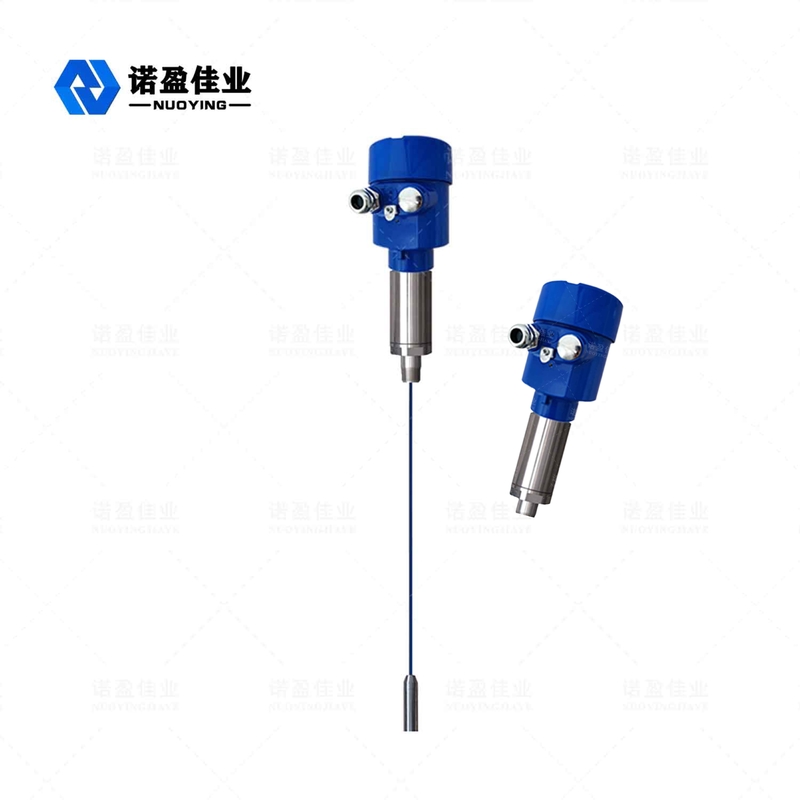

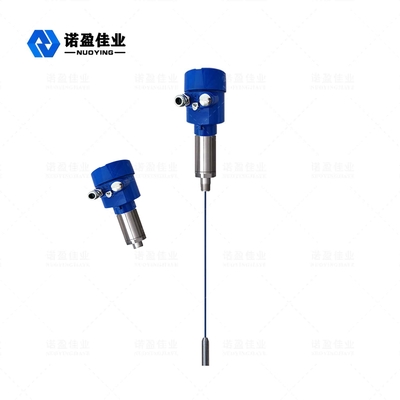

NYSP-M20 HF-Zulassungs-Flugasche-Widerstands-PTFE-Füllstandsmesser
NYSP-M20 Funktionsprinzip des HF-Admittanzpegelmessers
Der HF-Admittanzpegelmesser ist ein Produkt zur kontinuierlichen Pegelmessung, das auf dem HF-Admittanzprinzip basiert.Das Produkt hat die Vorteile einer hohen Stabilität, einer hohen Empfindlichkeit und einer breiten Anwendung.Im Vergleich zum herkömmlichen kapazitiven Füllstandsmesser lässt sich das Instrument durch den modularen Aufbau einfach und bequem einstellen.Sobald die Einstellung abgeschlossen ist, kann es normal und lebenslang wartungsfrei verwendet werden.Es ermöglicht Benutzern, die Bedienung des Geräts intuitiv zu verstehen und Probleme rechtzeitig zu lösen.Es ist auch in komplexen industriellen Situationen sicher und zuverlässig.
Die HF-Leitfähigkeitsmesstechnik ist eine Füllstandsmesstechnik mit einzigartigen Vorteilen.Obwohl das Konzept den allgemeinen Kapazitätsmesstechniken sehr ähnlich ist, fügen HF-Leitungstechniken der elektronischen Einheit eine Ansteuerungsabschirmschaltung und eine Zerhackerschaltung hinzu, wodurch eine unabhängige Messung von Impedanz und Kapazitätswiderstand ermöglicht wird.Die Gesetze der Physik berechnen, dass die Impedanz jeder Aufhängung und der Kapazitätswiderstand jeder Aufhängung gleich sind, sodass der Effekt der Aufhängung durch die Phasenverschiebung des Schwingkreises gemessen und aus der Gesamtleistung eliminiert werden kann.
Die Sonde des HF-Leitfähigkeitsmessers wird im Lagertank installiert und das durch die Änderung des elektrischen Potentials verursachte HF-Signal wird durch die Sonde erhalten.Die Sondenantriebsabdeckung verhindert, dass der HF-Strom durch das Aufhängungsmaterial umgeleitet wird, um einen Ring zu bilden, wodurch die Genauigkeit der Instrumentenmessung sichergestellt wird.
Typische Anwendung |
Flüssigkeit, Staub, Ultrahochtemperatur-Isolierfeststoff |
Produktmodelle |
NYSP-M20 |
Antennentyp | Flexibles Kabel, harte Stange |
Antennenmaterial | PTFE, 304, 316 |
Messbereich | 0 ~ 20 m (Hunderte von Metern können für kundenspezifische Tiefbrunnen gemessen werden) |
Meßgenauigkeit | 0,05 % ~ 0,1 %F.S |
Energieversorgung | 24VDC |
Signalausgang | 4...20mA/HART/RS485/Modbus... |
Prozesstemperatur | -40~+130℃,-100~+200℃ |
Prozessdruck | -0,1 ~ 4,0 MPa |
Prozessverbindung | Gewinde, Flansch (optional) |
Elektrische Schnittstelle | M20 × 1,5, ½ "NPT |
Schutzklasse | IP65, IP67, IP68 (optional) |
Explosionsgeschützter Grad | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat) |
Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!
NYSP-M20 Konstruktionsmerkmale des HF-Admittanzpegelmessers
Das einzigartige Anti-Suspensionsmaterial steuert das Design der Abschirmschaltung und kann die Leistungsfähigkeit des Anti-Suspensionsmaterials verbessern.
Leistungsbereich.13 ~ 35 VDC
Prozesstemperatur der adaptiven Sonde.- 100 ℃ ~ 800 ℃
Keine blinden Messungen können nicht auf horizontale Messungen von 12 Zentimetern oder sogar einigen Zentimetern angewendet werden
Der maximale Messbereich kann Hunderte von Metern oder sogar Hunderte von Metern betragen
Die Trennschichtmessung von viskosen Materialien ist der größte Vorteil des Gerätes
Stabile und zuverlässige Leistung, beständig gegen Mehl, Rauheit, Wasserdampf, Kristall, Wachssinken
Nicht warten, keine beweglichen Teile, nicht leicht zu tragende Teile, nicht regelmäßig reinigen, warten und debuggen
