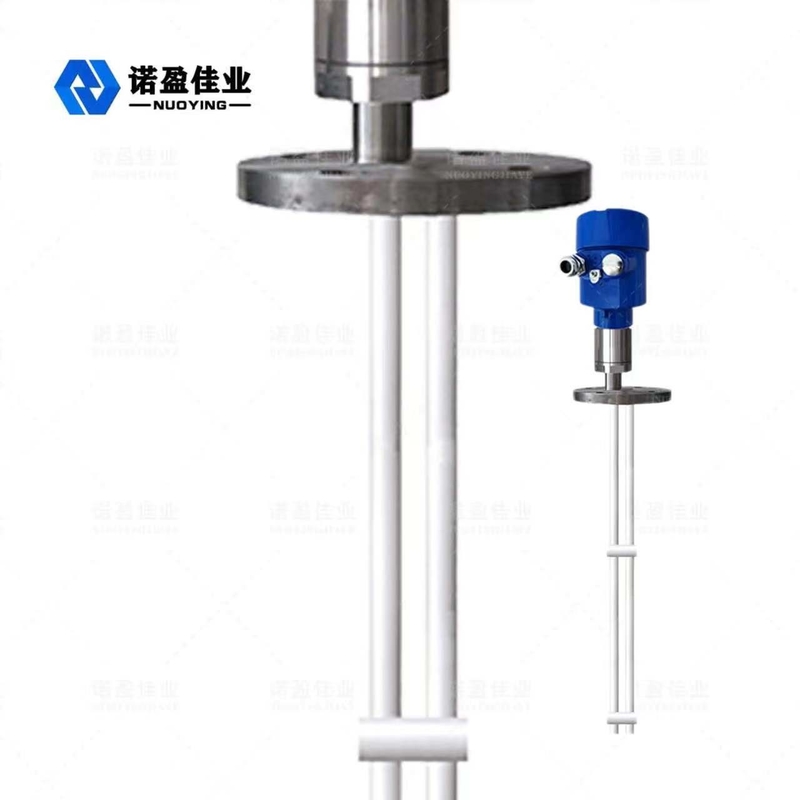

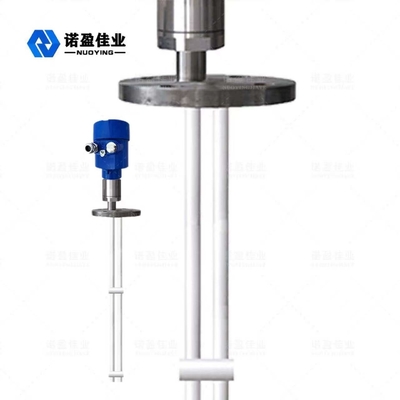

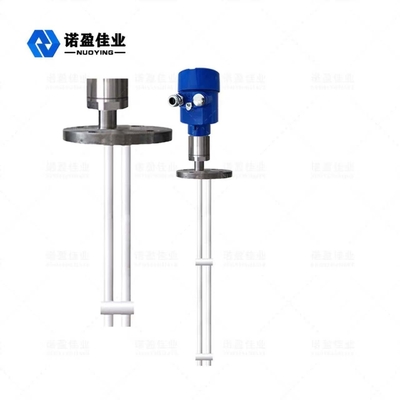

NYSP-M22 HF-Pegelmesser mit hoher Empfindlichkeit und breitem Bereich

NYSP-M22 HF-Pegelmesser mit hoher Empfindlichkeit und breitem Bereich

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYSP-M22
MOQ: 1 Stück
Preis: $504.081/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück/pro Monat
Einzelheiten
Herkunftsort:
Xi’an Shaanxi, China
Zertifizierung:
CE
Prozessdruckschnittstelle:
-0.1~4.0Mpa
Signalausgabe:
4… 20mA/HART/RS485/Modbus
Antennentyp:
Flexibles Kabel, harte Stange
Typische Anwendung:
Flüssigkeit, Staub, fest
Produktmodelle:
NYSP-M22
Antennenmaterial:
PTFE, 304, 316
Temperaturgenauigkeit:
-40~+130℃
Messbereich:
3m, 20m
Verpackung Informationen:
Karton, Export-Standardverpackung
Versorgungsmaterial-Fähigkeit:
1000 Stück/pro Monat
Produktbeschreibung

NYSP-M22 HF-Pegelmesser mit hoher Empfindlichkeit und breitem Bereich





NYSP-M22 Funktionsprinzip des HF-Admittanzpegelmessers



Der RF-Admittanz-Füllstandsmesser ist ein Produkt zur kontinuierlichen Messung des Flüssigkeitsstands, das auf dem RF-Admittanz-Prinzip basiert.Das Produkt hat die Vorteile einer hohen Stabilität, einer hohen Empfindlichkeit und eines breiten Anwendungsbereichs.Verglichen mit dem herkömmlichen kapazitiven Füllstandsmesser kann das modulare Design die Einrichtung des Instruments einfach und bequem machen.Nach dem Einstellen kann es normal und lebenslang wartungsfrei verwendet werden.Es ermöglicht Benutzern, den Betrieb von Geräten intuitiv zu verstehen und Probleme rechtzeitig zu lösen.Es ist auch in komplexen industriellen Situationen sicher und zuverlässig.
Die Hochfrequenz-Leitfähigkeitsmesstechnik ist eine Füllstandsmesstechnik mit einzigartigen Vorteilen.Obwohl dieses Konzept der allgemeinen Kapazitätsmesstechnologie sehr ähnlich ist, fügt die HF-Leitungstechnologie der elektronischen Einheit eine Treiberabschirmungsschaltung und eine Zerhackerschaltung hinzu, wodurch eine unabhängige Messung von Impedanz und Kapazitätswiderstand ermöglicht wird.Das physikalische Gesetz besagt, dass die Impedanz einer beliebigen Aufhängung gleich dem kapazitiven Widerstand einer beliebigen Aufhängung ist, sodass der Einfluss der Aufhängung durch die Phasenverschiebung des Schwingkreises gemessen und aus der Gesamtleistung eliminiert werden kann.
Die Sonde des Hochfrequenz-Leitfähigkeitsmessgeräts ist im Lagertank installiert, und das durch Potentialänderung verursachte Hochfrequenzsignal wird durch die Sonde erhalten.Die Sondenantriebsabdeckung kann verhindern, dass der HF-Strom eine Schleife durch das suspendierte Material bildet, wodurch die Genauigkeit der Instrumentenmessung sichergestellt wird.



NYSP-M22 Technische Parameter des HF-Admittanzpegelmessers


Typische Anwendung

Flüssigkeit, Staub, Feststoff
Produktmodelle

NYSP-M22

Antennentyp Flexibles Kabel, harte Stange
Antennenmaterial PTFE, 304, 316
Messbereich 0 ~ 20 m (Hunderte von Metern können für kundenspezifische Tiefbrunnen gemessen werden)
Meßgenauigkeit 0,05 % ~ 0,1 %F.S
Energieversorgung 24VDC
Signalausgang 4...20mA/HART/RS485/Modbus...
Prozesstemperatur -40~+130℃
Prozessdruck -0,1 ~ 4,0 MPa
Prozessverbindung Gewinde, Flansch (optional)
Elektrische Schnittstelle M20 × 1,5, ½ "NPT
Schutzgrad IP65, IP67, IP68 (optional)

Explosionsgeschützter Grad

Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat)



Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!



NYSP-M22 Konstruktionsmerkmale des HF-Admittanzpegelmessers



Das einzigartige Design des Antisuspensionsmaterials, das die Abschirmschaltung antreibt, kann die Leistung von Antisuspensionsmaterialien verbessern.
Leistungsbereich.13~35 V Gleichstrom
Prozesstemperatur der adaptiven Sonde - 100 ℃ ~ 800 ℃
Keine Blindmessung kann nicht auf horizontale Messungen von 12 cm oder sogar mehreren cm angewendet werden
Der maximale Messbereich kann mehrere hundert Meter oder sogar mehrere hundert Meter betragen
Die Trennschichtmessung von viskosen Materialien ist der größte Vorteil des Gerätes
Stabile und zuverlässige Leistung, beständig gegen Mehl, Rauheit, Dampf, Kristallisation und Wachsablagerung
Wartungsfrei, nicht bewegliche Teile, Verschleißteile, unregelmäßige Reinigung, Wartung und Inbetriebnahme
