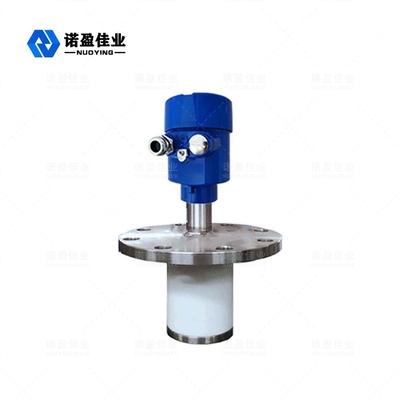

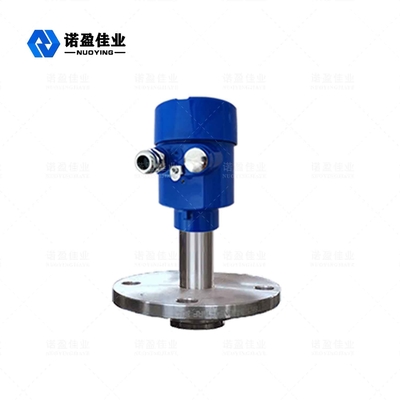

Flachplattensonde zur Lösung des Einflusses von Massenmaterial auf die Stange
Betriebstemperatur:
-40 ~ + 130 °C, -184 ~ + 260 °C
Stromversorgung:
24VDC, 220VAC
Material der Stange:
304+PTFE (optional)
Verfahrensverknüpfung:
Gewinde, Flansche (optional)
Ausgang des Signals:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Sondenlänge:
Kabellänge S kann auf Wunsch angepasst werden
Prozessdruck:
0 bis 2,0 MPa
Ausgangsrelais:
Doppelpol, doppelter Wurf (DPDT) 5A, 24VDC oder 5A,220VAC
Klasse des Explosionsschutzes:
IP67/ExialCT6 (optional)
Verpackung Informationen:
40*30*30CM
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung

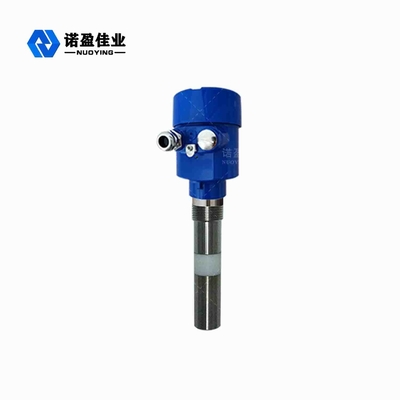

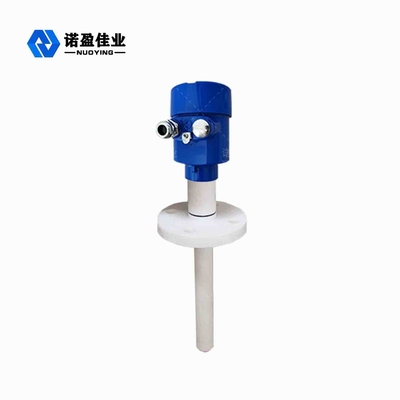

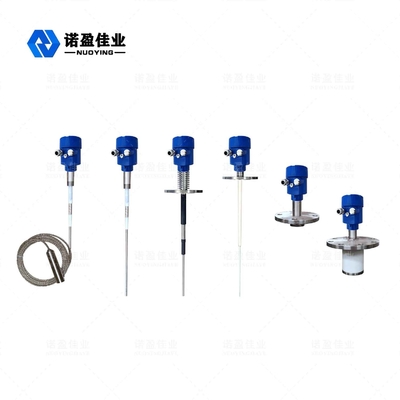

NUOYING Plattentabelle für Schüttgut-Level-Sensor NYSP-L865 RF-Zulassungsschalter
Die in Absatz 1 genannte Angabe gilt nicht.Radiofrequenz-Zulassungsschalter
Übersicht
Beschreibung der Produkte
Funktionsprinzip des Frequenzschaltwerks NYSP-L865
Das Funktionsprinzip der Funkfrequenzleitungs-Level-Switches basiert auf der Funkfrequenz-Kapazitätstechnologie.
Auf die Sonde wird eine Funkfrequenz aufgetragen und der Einfluß der Umgebung wird durch kontinuierliche Analyse bestimmt.Weil alle Materialien eine dielektrische Konstante haben und ihre Leitfähigkeit sich von der Luft unterscheidet., die durch die kleine Kapazitätsverschiebung reflektierte Gesamtimpedanz ändert sich, wenn die Sonde mit dem Material in Berührung kommt.Weil die Energie-Sonde und die Gefäßwand bilden die beiden Polplatten des Kondensators, der Isolator der Sonde und die umgebende Luft werden zu dielektrischen Materialien, und der kapazitive Effekt wird verstärkt, wenn die Luft (dessen dielektrische Konstante 1 ist).0) durch ein anderes Material ersetzt wird (Dielektrizitätskonstante > 1)Die Impedanz der Anwendung ändert sich, d. h. die Änderung des Kapazitätsabstands verursacht eine Änderung der Impedanz.Dieser Effekt wird durch die Schaltung gemessen und dann mit dem durch die Empfindlichkeitseinstellung festgelegten Bezugsrahmen (Schaltung) verglichen.Die richtige Einstellung der Empfindlichkeit des HF-Zulassungsniveaus-Schalters beeinflusst die richtige Änderung der Sensorausgabe.Die Nul1-KoTeTM-Schaltkreise der Sonde ermöglichen es der Messschaltung, Materialansammlungen auf
Der Nul1-KoTeTM-Schaltkreis wird mit demselben Funkfrequenzpotential angezündet, das auf die Sensorsonde angewendet wird.Da der Strom nicht mit demselben Potential fließen kann, isoliert der Nul1-KoTeTM-Schaltkreis den Stromfluss, der normalerweise von der angetriebenen Sonde durch das gestapelte Material zur Behälterwand fließt.Auf diese Weise wird das Material um die energetisierte Sonde gemessen, nicht das gestapelte Material.
