Flüssigkeits-, Partikel- und Festkörperpositionskontrolle, insbesondere bei hohen Temperaturen
Betriebstemperatur:
> +260C
Stromversorgung:
24VDC, 220VAC
Material der Stange:
316, Keramik (optional)
Verfahrensverknüpfung:
Gewinde, Flansche (optional)
Ausgang des Signals:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Sondenlänge:
500 mm (nach Bedarf anpassbar)
Prozessdruck:
0 bis 2,0 MPa
Ausgangsrelais:
Doppelpol, doppelter Wurf (DPDT) 5A, 24VDC oder 5A,220VAC
Klasse des Explosionsschutzes:
IP67/ExialCT6 (optional)
Verpackung Informationen:
40*30*30CM
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung

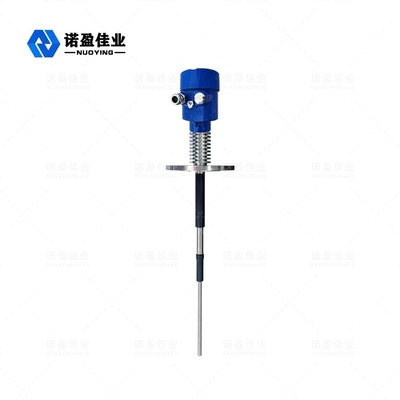

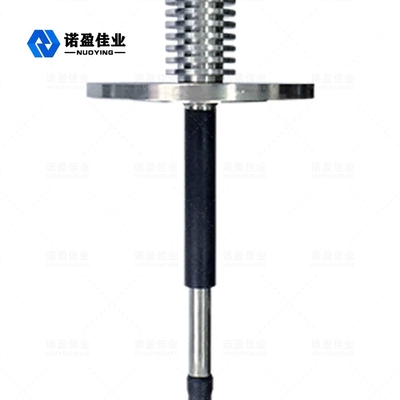

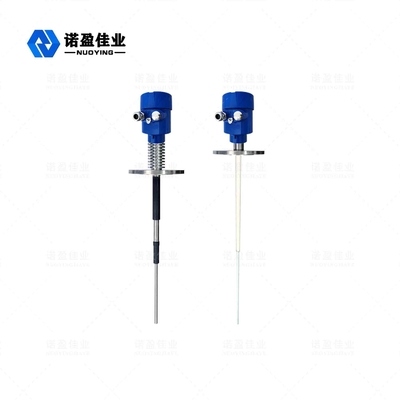

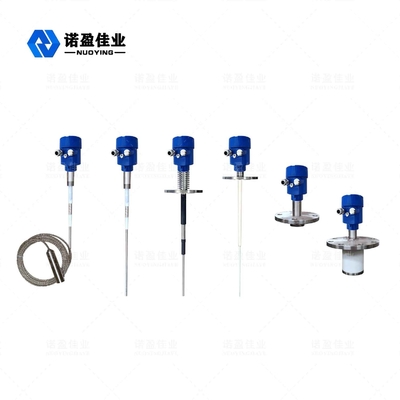

NYSP-L863 Hochtemperatur-Korrosionsschutz-Explosionsschutz-statischer Schalter für die Frequenzübertragung
Die in Absatz 1 genannten Angaben sind zu beachten.Radiofrequenz-Zulassungsschalter
Übersicht
Produktparameter
Typische Anwendung
Flüssigkeit, Pulver, Partikel, Festkörper
Sondenmaterial
304, PTFE (fakultativ)
Stromversorgung
24VDC, 220VAC (optional)
Betriebstemperatur
> 260°C
Verbindungsmaterial
316L, aus rostfreiem Stahl, Hastelloy
Arbeitsdruck
0 bis 2,0 MPa
Prozessverbindung
Gewinde, Flansche (optional)
Beschreibung der Produkte
NYSP-L863 Funktionsprinzip des Frequenzübergangsschalters
Das Funktionsprinzip der Funkfrequenzleitungs-Level-Switches basiert auf der Funkfrequenz-Kapazitätstechnologie.
Auf die Sonde wird eine Funkfrequenz aufgetragen und der Einfluß der Umgebung wird durch kontinuierliche Analyse bestimmt.Weil alle Materialien eine dielektrische Konstante haben und ihre Leitfähigkeit sich von der Luft unterscheidet., die durch die kleine Kapazitätsverschiebung reflektierte Gesamtimpedanz ändert sich, wenn die Sonde mit dem Material in Berührung kommt.Weil die Energie-Sonde und die Gefäßwand bilden die beiden Polplatten des Kondensators, der Isolator der Sonde und die umgebende Luft werden zu dielektrischen Materialien, und der kapazitive Effekt wird verstärkt, wenn die Luft (dessen dielektrische Konstante 1 ist).0) durch ein anderes Material ersetzt wird (Dielektrizitätskonstante > 1)Die Impedanz der Anwendung ändert sich, d. h. die Änderung des Kapazitätsabstands verursacht eine Änderung der Impedanz.Dieser Effekt wird durch die Schaltung gemessen und dann mit dem durch die Empfindlichkeitseinstellung festgelegten Bezugsrahmen (Schaltung) verglichen.Die richtige Einstellung der Empfindlichkeit des HF-Zulassungsniveaus-Schalters beeinflusst die richtige Änderung der Sensorausgabe.Die Nul1-KoTeTM-Schaltkreise der Sonde ermöglichen es der Messschaltung, Materialansammlungen auf der Sonde zu ignorieren, die ansonsten zu einem Empfindlichkeitsfehler führen würdenDer Nul1-KoTeTM-Schaltkreis wird mit demselben Funkfrequenzpotenzial aufgeregt, das auf die Sensorsonde angewendet wird.Der Nul1-KoTeTM-Schaltkreis isoliert den Stromstrom, der normalerweise von der angetriebenen Sonde durch das gestapelte Material bis zur Behälterwand fließtAuf diese Weise wird das Material um die energetisierte Sonde gemessen, nicht das gestapelte Material.
