Stimmgabelniveauschalter ist eine Art FüllstandBedienschalter. Die Stimmgabel wird durch den Kristall aufgeregt, um Erschütterung zu erzeugen. Wenn die Stimmgabel in der Flüssigkeit, in den Schwingungsfrequenzänderungen und in der Frequenzänderung untergetaucht wird, wird durch die elektronische Schaltung ermittelt und einen Schalterwert ausgibt.
Prinzip:
Das Erschütterungselement (Stimmgabel) vibriert bei einer bestimmten mechanischen Resonanzfrequenz unter den Antrieb der piezoelektrischen Keramik. Piezoceramics sind nicht durch Temperaturschocks mechanisch örtlich festgelegt und deshalb begrenzt. Sobald das vibrierende Element in Kontakt mit dem gemessenen Medium kommt, die Schwingungsfrequenzänderungen. Integrale Elektronik ermitteln diese Änderung in der Schwingungsfrequenz und übersetzen sie in Schaltbefehle. Typische Anwendungen sind überfüllen Schutz und Verhinderung des Leerlaufes. Wegen der einfachen und robusten Struktur dieses Instrumentes, wird das Maß kaum durch die körperlichen und chemischen Eigenschaften des gemessenen Mediums beeinflußt. Selbst wenn die externe Erschütterung stark ist, oder das gemessene Medium geändert wird, ist das Maß nicht betroffen.
Entsprechend der Verbindungsform kann der Stimmgabelniveauschalter in unterteilt werden: Flanschverbindung und verlegte Verbindung. Er ist hauptsächlich auf Sammelbehälter, Behälter und Silos mittels der Faden und Flansche installiert, und die hohen Maße, Medium und niedrige Stände des festen Pulvers oder Flüssigkeit und den Zweck der Signalwarnung oder der materiellen Aussteuerung durch die Änderung der Schwingungsfrequenz erzielt.
Der Stimmgabelniveauschalter ist ein unentbehrliches Messgerät im RohstoffSammelbehälter und übermittelt Rohrleitung und Behälter der Fabrik. Es kann gesagt werden, dass, solange ein in hohem Grade zuverlässiger Stimmgabelniveauschalter installiert ist, die Position des Füllstandes intelligent gesteuert werden kann. Im Falle des Sparens vieler Arbeitskräfte- und Materialbetriebsmittel, kann es die Arbeits-Leistungsfähigkeit der Fabrik erheblich verbessern.

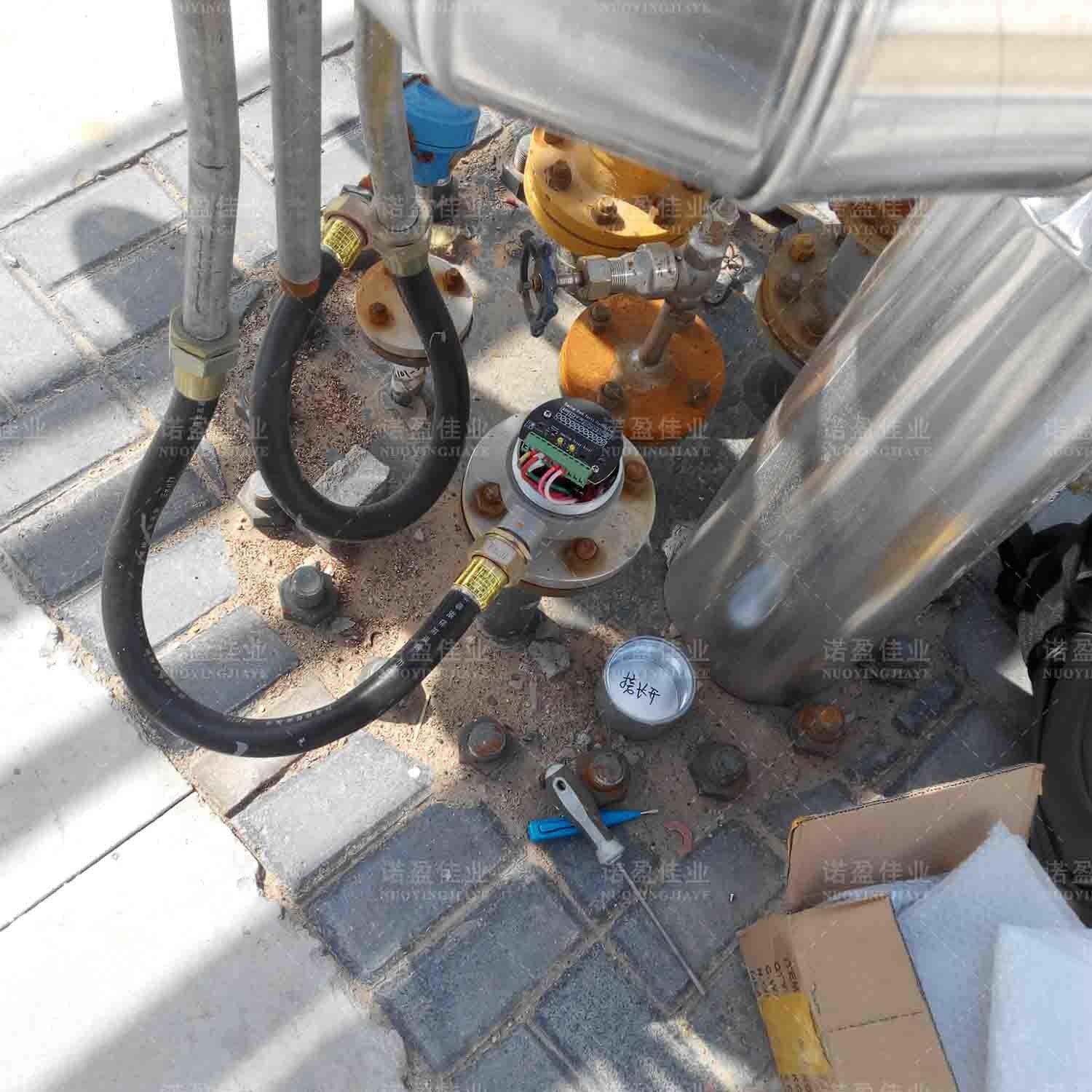

Einzelner Maschinentest des Stimmgabelniveauschalters
Verdrahtung:Der Stimmgabelniveauschalter wird im Allgemeinen aus einem Satz Stromleitungen und einem Satz Relaisfeedbacklinien verfasst. Was die Verbindung anbetrifft von normalerweise offenen Kontakten oder von Ruhekontakten, wird es im Allgemeinen vom Instrumentdesigner bestimmt.Jeder Stimmgabelniveauschalter wird mit einem Satz Relaiskontakten, die Einzelpfosten sind, DoppelWurf ausgerüstet. Das Relais wird nur als Schalter benutzt und kann die Warnung oder andere starke Ausrüstung nicht direkt Antrieb, um zu fungieren. Alle Steuersignale sind Ertrag vom Verteiler an der Spitze der Elektronikeinheit. Wenn das grüne Licht eingeschaltet ist, zeigt es an, dass das Relais normalerweise funktioniert, und wenn das Licht aus ist, ist das Relais in einem Warnungszustand (wenn die Macht aus ist, oder das Instrument ausfällt, ist das Relais auch in einem Warnungszustand).
Test:Da das waagerecht ausgerichtete Messgerät der Stimmgabel AN/AUS ist, gibt es keinen Bedarf, zu überprüfen, ob er genau ist, gerade Test, ob er normalerweise arbeiten kann. Die Methode ist: nachdem die Macht eingeschaltet ist, können Sie die Erschütterung der Stimmgabel hören, berühren den Gabelkopf mit Ihrer Hand und verwenden die Ein-Ausposition des Vielfachmessgeräts, um den Schaltsignalertrag durch die Stimmgabel entsprechend der Note Ihrer Hand zu messen.Wenn das gemessen zu werden Medium ein ungiftiges und harmloses flüssiges oder ein fest ist, können Sie einen Behälter benutzen, um zu probieren, die vibrierende Gabel in das Medium dann zu haften, verwenden das Medium anstelle der Hand, um zu klemmen, und den Ein-Ausgang des Vielfachmessgeräts zu benutzen, um die Ein-Aussignalausgabe durch die Stimmgabel und die Note des Mediums zu messen entspricht dem.
Rechtssache 1Nuonuo ist eine ausgezeichnete Instrumentarbeitskraft. Heute empfing ich eine Mitteilung, einen Stimmgabelniveauschalter zu reparieren. Es wird gesagt, dass diese Uhr immer falsch Besorgnis erregend ist und das Niveau des festen Silos nicht genau ermitteln kann. Nuonuo berichtete mich: Diese Uhr ist viele Male ausgeprüft worden, ist der Erschütterungsgabelkörper zurück gesäubert worden und gesetzt worden, und er kann für einige Tage benutzt werden. Nach einigen Tagen fiel er wieder aus, und ich kann nicht ihn regeln.
Basiert auf der oben genannten Beschreibung, mache ich die folgende Schlussfolgerung:1. Dieser Stimmgabelniveauschalter wird benutzt, um feste Partikel zu messen.2. Nachdem der Vibrierengabelkörper sauber abgewischt ist, kann er in Operation für einen bestimmten Zeitraum gesetzt werden.3. Es gibt viel Staub im festen Partikelsilo.
Als schlußfolgerung:Nuonuo und ich nahmen die relevanten Testwerkzeuge, kletterten die Leiter zur Position des Stimmgabelniveauschalters und prüften, dass seine Spannung 23.5V war, das innerhalb des zulässigen Fehlerbereichs war. Wenn es die Relaiskontakte misst, ist es eingeschaltet und aus für eine Weile, das mit dem tatsächlichen materiellen Niveau offensichtlich inkonsequent ist. Nachdem man den Vibrierengabelkörper mit Strom entfernt hatte, wurde es gefunden, dass es mit einer Dünnschicht des festen Staubes bedeckt wurde. Nachdem es den festen sauberen Staub abgewischt hat, und dann die Relaiskontakte gemessen hat, stimmt es mit der tatsächlichen Situation überein.Jedoch so kann tun das Problem des vorübergehenden Gebrauches nur lösen und kann nicht garantieren, dass es von den Problemen dauerhaft frei ist. Dieses liegt an der Tatsache offensichtlich, dass die Maßgenauigkeit zu hoch ist und der Fühler zu empfindlich ist.So entschied ich zu retune es, bat ich um Nuonuo, um einige Proben zu nehmen und sie nahe bei mir zu setzen, beim die Empfindlichkeit des Stimmgabelniveauschalters unten drehen, ich ihn in den Proben prüfte. bis er völlig dem Material angepasst ist.
Rechtssache 2Ein Tag Nuonuo sagte mir, dass dass der Stimmgabelniveauschalter des Restöl-speicherung V-307 Behälters für eine lange Zeit und ich nie defekt gewesen war, hatte eine Möglichkeit, sie zu reparieren. Dieses Mal dort ist kein Material im Behälter V-307, können wir ihn für Reparatur oder Ersatz herunternehmen.
als schlußfolgerung:Ich kam zu diesem Stimmgabelniveauschalter mit Nuonuo mit relevanten Testwerkzeugen und prüfte seine Spannung an 24.5V, das innerhalb des zulässigen Fehlerbereichs ist. Der Kontakt des messenden Relais ist immer in einem getrennten Zustand, der mit dem tatsächlichen materiellen Niveau offensichtlich inkonsequent ist.Nuonuo nahm sofort die Uhr heraus, und fand einen Schmutz ähnlich, um zwischen den vibrierenden Gabeln zu verkohlen, die verhinderten, dass die Gabel vibriert, und könnte nicht mit Werkzeugen ausgezogen werden, also könnte er es zum Wartungsraum nur nehmen und Gebrauchsdampf erhitzen ihn, um sich aufzulösen. Nachdem der Test vollständig normal ist, ist er zurück zu dem Job.
Rechtssache 3Nuonuo kam zum Büro morgens und sagte mir, dass dass ein Zweidrahtstimmgabelniveauschalter eben auf den V-208 Sammelbehälter und jetzt es installiert war, arbeitet nicht richtig. Die Nullastspannung, die auf Standort gemessen wird, ist 24V, und die Auflastsmaßspannung ist nur 9.5V.
Als schlußfolgerung:Zusammen mit Nuonuo kam ich zu diesem Stimmgabelniveauschalter mit relevanten Testwerkzeugen und nahm ein Vielfachmessgerät heraus, um die Spannung zu messen, wie Nuonuo sagte. Ich ging zum Kabinettraum, zu prüfen, ob die Stromversorgung dieses Meters nicht von der Schutzeinrichtung ist, aber vom DCS-Systemmodul. Nach mit dem Entwurfsinstitut später sich besprechen passend, ist diese Stromversorgung nicht, also wird die Baupartei angefordert, eine Schutzeinrichtung zu addieren und Macht direkt von der Schutzeinrichtung an dieses Meter zu liefern.
