Produktdetails:
|
Messbereich: | 0~6m, 0~25m | Stromversorgung: | 24VDC |
---|---|---|---|
Material: | 304,316L (optional) | Prozessverbindung: | Der Flansch (optional), flanschte |
Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Betriebstemperatur: | -40~130℃, - 40~250℃ |
Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | Atmosphärendruck, - 0.1-4MPa, -1~40BAR |
Markieren: | 4MPa magnetischer Füllstandstransmitter,magnetischer Füllstandstransmitter 0,5 mm |

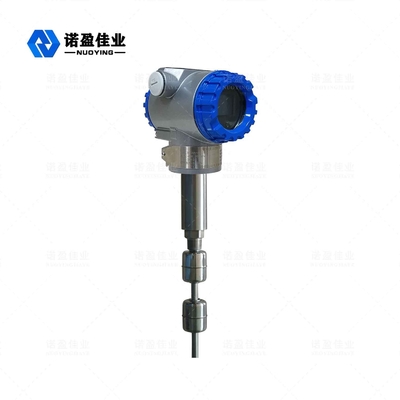

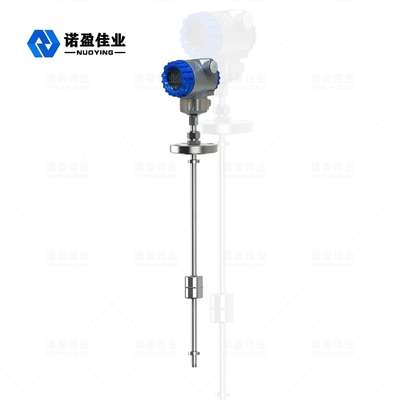

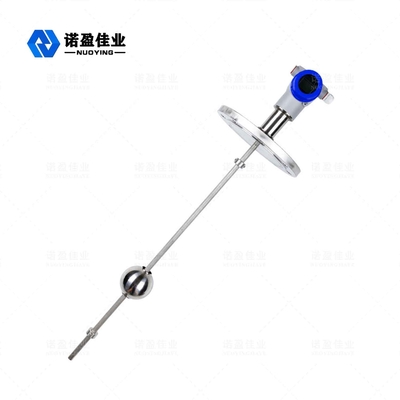

Magnetostriktiver Füllstandsmesser
Magnetostriktive FlüssigkeitStufe MeterBetriebs Prinzip
Mit der rasanten Entwicklung von Wissenschaft und Technologie wurden Hoch- und Neutechnologien in verschiedenen Branchen weit verbreitet.Magnetostriktive Hightech-Füllstandssensoren werden bei der Füllstandsmessung verschiedener Lagertanks eingesetzt.Das Flüssigkeitsstandsmessgerät zeichnet sich durch hohe Präzision, starke Umweltanpassungsfähigkeit und einfache Installation aus.Daher wird es häufig in Bereichen der Erdöl-, Chemie- und anderen Flüssigkeitsstandsmessung eingesetzt und ersetzt nach und nach andere herkömmliche Sensoren und wird zu einer feinen Flüssigkeitsstandsmessung.
In der Produktölzirkulationsindustrie von CNPC und Sinopec wird die Messung des Ölvolumens des Öltanks hauptsächlich durch manuelles Klettern des Tanks und Falllineal durchgeführt.Verwenden Sie ein metrisches Stahlband mit einem schweren Hammer oder eine Waage zum Messen, manuelles Lesen von Aufzeichnungen, manuelle Tabellenumwandlung, schließlich Öldaten.Diese Messmethode hat nicht nur eine hohe Arbeitsintensität, sondern auch unsichere Faktoren und kann keine Genauigkeit garantieren.An einigen Stellen werden kapazitive / Diffusions-Siliziumdruck-Füllstandsmessgeräte verwendet, da diese Art von Sensor-Nulldrift schwerwiegend ist, große Messabweichung, Langzeitstabilität schlecht ist und von den Benutzern nicht begrüßt wird.Einige Orte verwenden auch isobare Membran-Füllstandsanzeiger oder mechanische Schwimmer-Füllstandsanzeiger.Da der Membran-Füllstandsanzeiger jedoch von der Temperatur beeinflusst wird und Leckageprobleme auftreten, treten bei mechanischen Schwimmer-Füllstandsanzeigern häufig Phänomene auf, bei denen das Stahlband feststeckt, sodass er nicht weit verbreitet ist.
Magnetostriktive FlüssigkeitStufeMeterTechnische Parameter
Anwendungen | Flüssigkeitsstand |
Messbereich |
Sonde: 0-50 ~ 6000 mm Kabel: 25m |
Genauigkeit | ±0,5 mm |
Stromversorgung | 24 VDC ±10 % |
Signalausgang | 4~20 mA / Hart / RS485 |
Arbeitsstrom | 4~20mA;20,4 mA |
Lasteigenschaften | wenn Stromausgang, maximaler Lastwiderstand 600 Q Spannungsausgang, maximaler Lastwiderstand 2mA |
Prozesstemperatur | -40〜130 °C, -40〜250 °C |
Umgebungstemperatur | -40〜80°C |
Temperatureinfluss | ±0,5 °C |
Prozessdruck | - 0,1 ~ 4,0 MPa |
Auflösung | ±1mm |
Reaktionszeit | 0,2 ms |
Stangenmaterial | 304/316L (optional) |
Prozessverbindung | Gewinde, Flansch, Stützbefestigung (optional) |
Site-Anzeige | LCD (optional) |
Gehäusematerial | Edelstahl / Aluminium (optional) |
Schutzgrad | IP67 |
Explosionsgeschützter Grad | Exia IICT6 (optional) |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Magnetostriktive Flüssigkeit Stufe MeterDesign-Merkmale
