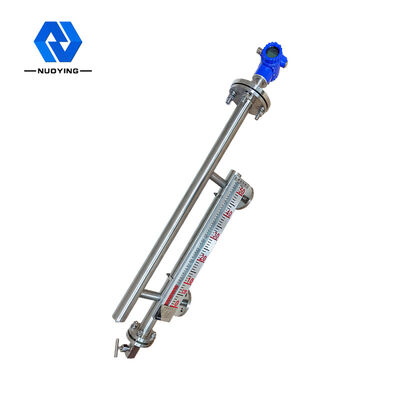

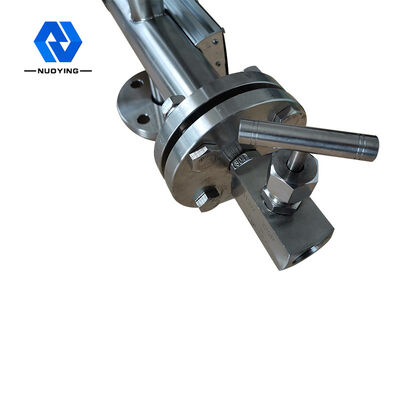

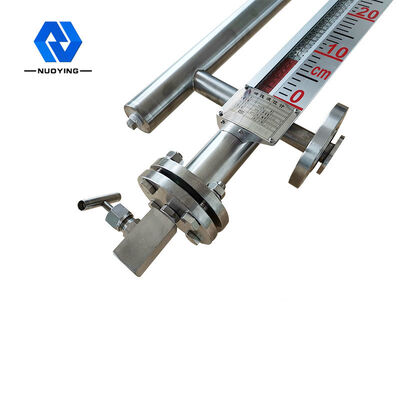

NYUHZ Platte Magnetischer Füllstandstransmitter 6m Flanschinstallation 220VAC 1A

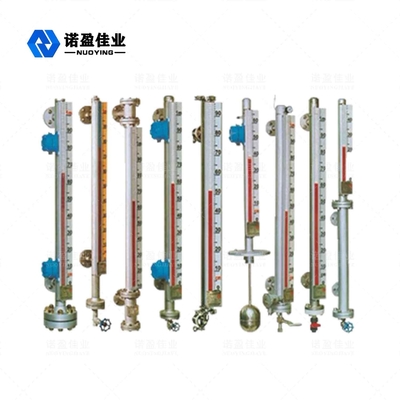

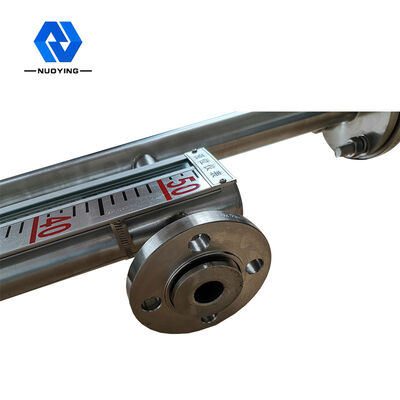

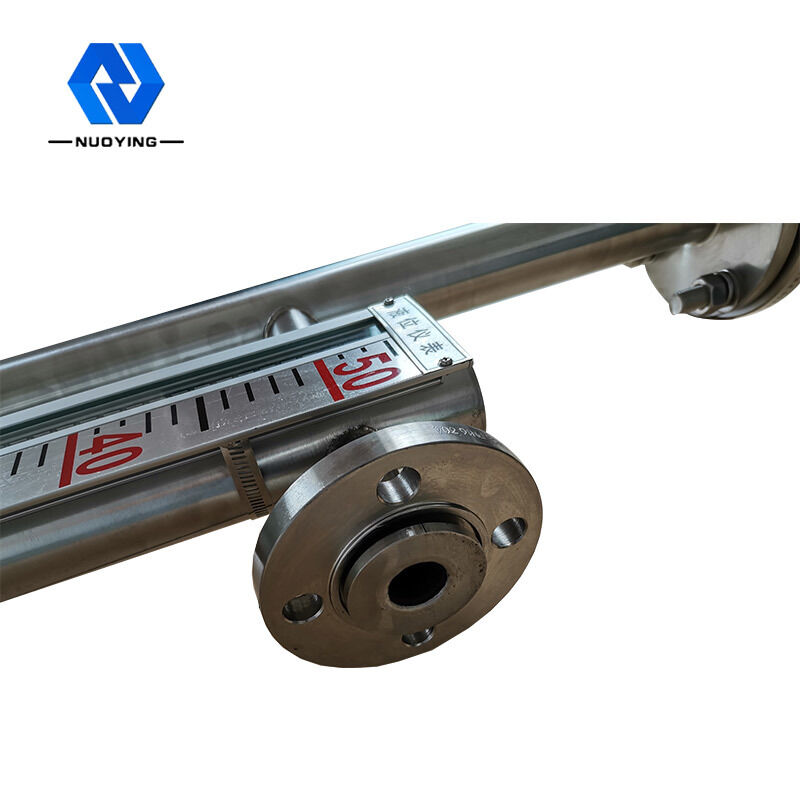

Magnettafel-Füllstandsanzeiger

Magnettafel Füllstand Anzeiger Betrieb Prinzip

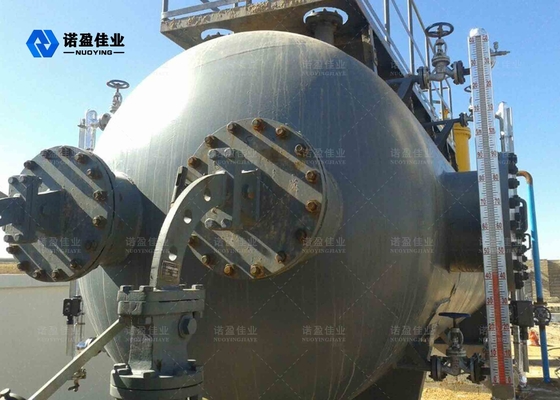

Der Magnettafel-Füllstandsanzeiger kann zur Erfassung des mittleren Flüssigkeitsstands von allen Arten von Türmen, Tanks, kugelförmigen Behältern und Kesseln usw. verwendet werden. Der Magnettafel-Füllstandsanzeiger kann für hohe Abdichtung, Leckageverhinderung und hohe Temperatur, hohen Druck und Korrosionsbeständigkeit verwendet werden.

Der Magnetometer verfügt über eine Kammer (genannt Messrohr oder Gehäuserohr), die eine schwimmende Kugel enthält, und der Hohlraum ist über Flansch oder eine andere geeignete Verbindung mit dem Behälter verbunden. Nach dem Prinzip der Verbinder ist mit der Änderung des Flüssigkeitsstands im Behälter der Flüssigkeitsstand im Hohlraum derselbe wie der Flüssigkeitsstand im Behälter, so dass die schwimmende Kugel in der Kammer durch den Auf- und Abstieg des Flüssigkeitsstands im Behälter nach oben und unten bewegt wird. An diesem Punkt können wir den Flüssigkeitsstand nicht sehen, daher haben wir eine magnetische Klappanzeige außerhalb des Hohlraums.

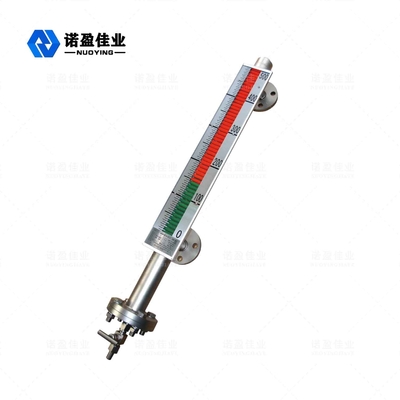

Ein Permanentmagnetstahl ist am Übergang zwischen dem sinkenden Teil der schwimmenden Kugel und dem schwimmenden Teil installiert, und wenn der Flüssigkeitsstand im gemessenen Behälter steigt und fällt, tut dies auch der magnetische Schwimmer im Gehäuserohr des Füllstandsanzeigers. Der Permanentmagnetstahl im Schwimmer wird durch magnetische Kopplung auf die magnetische Säulenanzeige übertragen und treibt die roten und weißen Rollen zum Umklappen um 180°. Wenn der Flüssigkeitsstand steigt, ändert sich die Umklappsäule von weiß zu rot, und wenn der Flüssigkeitsstand fällt, ändert sich die Umklappsäule von rot zu weiß. Die rot-weiße Trennlinie der Anzeige ist die tatsächliche Höhe des Flüssigkeitsstands im Behälter und realisiert so eine klare Anzeige des Flüssigkeitsstands.

Magnettafel Füllstand werden!Technische Parameter

※ Hinweis: Produkte können nach spezifischen Anforderungen der Benutzer

Magnettafel angefertigt  werden!Magnettafel

Füllstand
Anzeiger
Konstruktionsmerkmale
◎Einfache Struktur, solide und zuverlässig, stabiler Betrieb
◎Die Anzeigeskala vor Ort ist klar, auffällig und leicht zu lesen.
◎Flüssigkeitsstände, die gemessen und angezeigt werden können, sind korrosiv, brennbar, giftig, bei hohen Temperaturen, aufgewühlt und kontaminiert
◎Mehrere Installationsformen, mehrere Anschlussformen können gewählt werden

Magnettafel Füllstand ◎Professionelles Design für speziellen Druck und Temperatur.

Magnettafel Füllstand Anzeiger Installationsanforderung
