Produktdetails:
|
| Nenndurchmesser: | DN6mm-〜 DN3000mm | Strömungsrichtung: | Positiv und negativ |
|---|---|---|---|
| Genauigkeitsgrad: | Rohrart: 0,5 Grad des Grades 1,0; Steckverbindung: 1,5 Grad, Grad 2,0 | Kommunikationsertrag: | Rs485 Protokoll der Kommunikation MODBUS, HIRSCH-Kommunikationsschnittstelle |
| Signalausgabe: | 4-20mA, | Betriebstemperatur: | -20~90℃ -30~180℃ |
| Umgebende Feuchtigkeit: | 5%~95% | Schutz-Grad: | IP65, kann es bis zu IP67 besonders angefertigt werden |
| Markieren: | Rohrförmiger elektromagnetischer Durchflussmesser,elektromagnetischer Durchflussmesser hohe Zuverlässigkeit,magnetischer Durchflussmesser RS485 Abwasser |
||

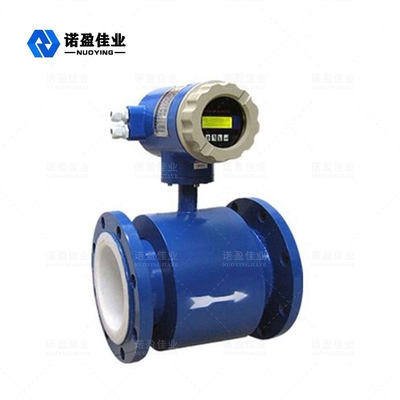

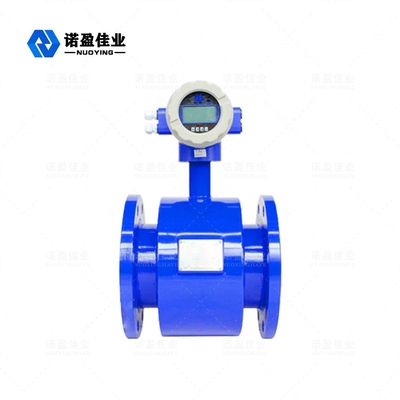

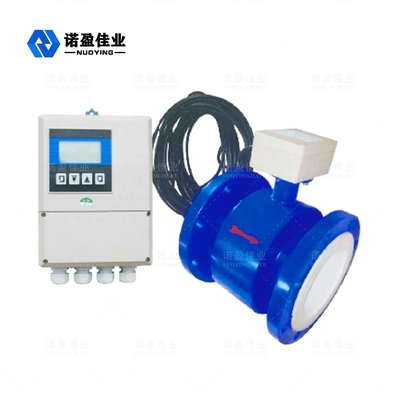

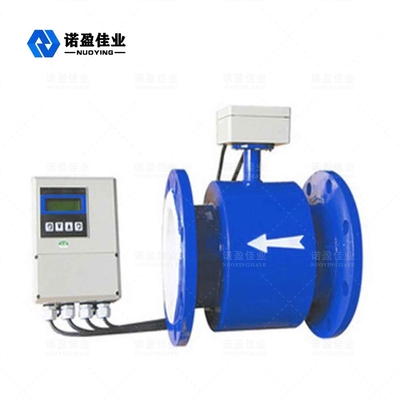

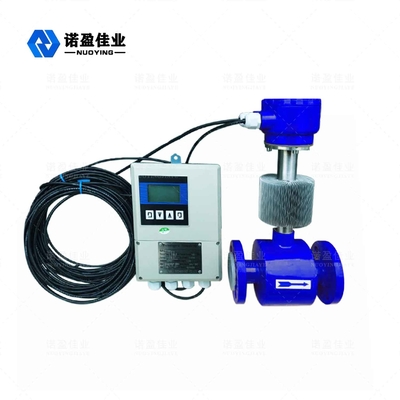

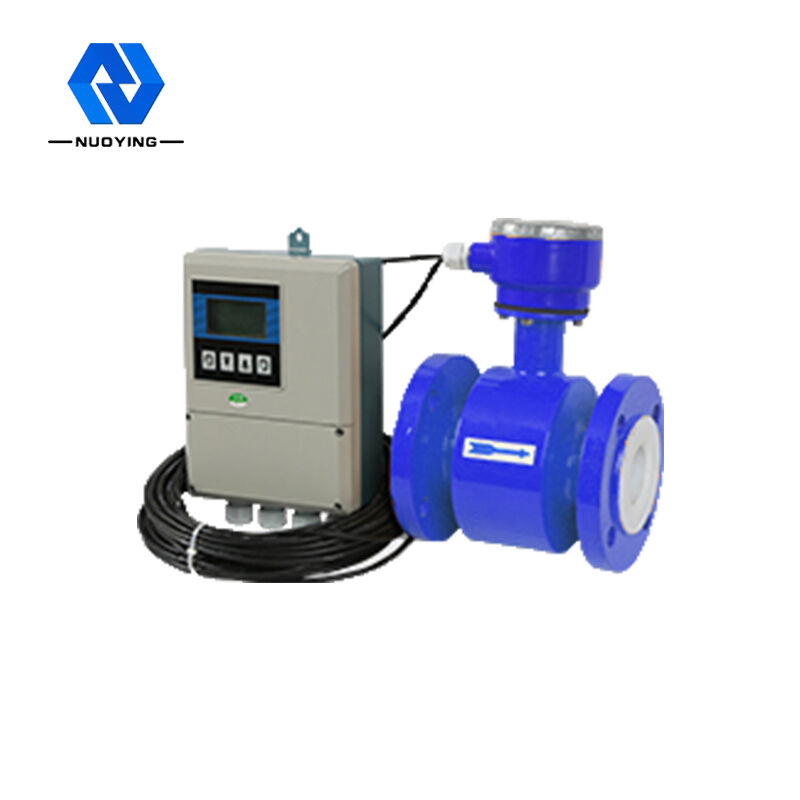

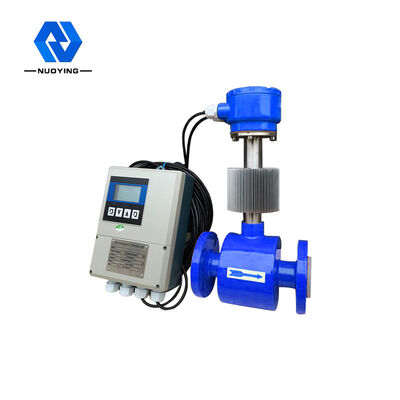

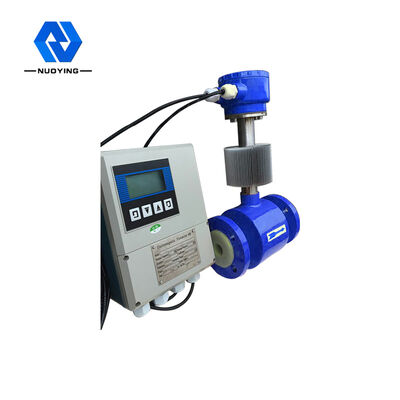

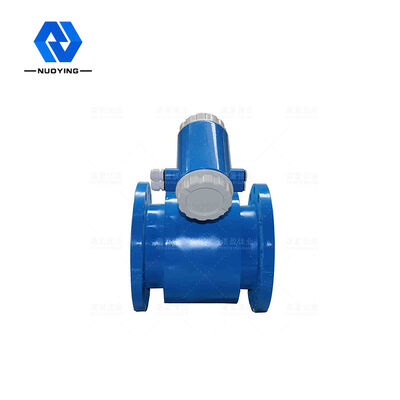

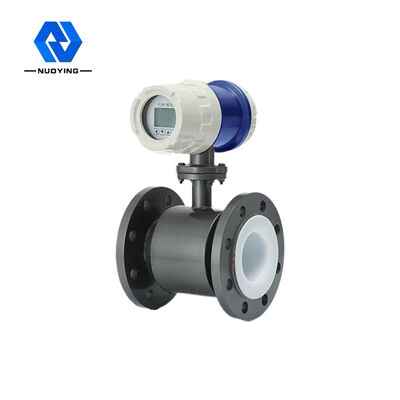

Rohrförmiger elektromagnetischer Durchflussmesser NYLD
Die NYLDDer röhrenförmige elektromagnetische Durchflussmesser ist ein Durchflussmesser mit hoher Genauigkeit und hoher Zuverlässigkeit. Er wird zur Messung des Volumenstroms von leitfähigen Flüssigkeiten und Schlämmen in geschlossenen Rohrleitungen verwendet und ist weit verbreitet in Stahl, Elektrizität, Erdöl, chemischer Industrie, Kohle, Metallurgie und Mineralien Ressourcen, Papierherstellung, Wasserversorgung und -entwässerung, Lebensmittel, Medizin und andere Industrien.
Rohrförmiger elektromagnetischer Durchflussmesser NYLD Technisch Parameter
| Energieversorgung | AC220V 50Hz /DC24V/3.6V |
| Energieverschwendung | <15W (Unterstützt den Stromverbrauch mit dem Sensor) |
| Zeigen Sie die Schaltfläche | In der chinesischen und englischen Anzeige können die momentane Durchflussrate, die kumulative Durchflussrate und die Alarmanzeige (der Erregungsalarm, der Flugsicherungsalarm und der Flussüberschreitungsalarm) angezeigt werden. Leichte Berührung mit vier Filmen Schalter für die Dateneinstellung |
| Registrieren | Gesamtbetrag weiterleiten, Gesamtbetrag stornieren |
| Ausgangssignal | Zwei-Wege-Zweiwege, volle Isolierung 0〜10mA/4〜20mA |
| Lastwiderstand: 0~10mA时,0~l.5KQ ;4~20mA时,0~750. | |
|
Vorwärts- und Rückwärtsflussausgänge, die Ausgangsfrequenzobergrenze kann innerhalb von 15.000 Hz eingestellt werden. Der Transistorkollektor mit photoelektrischem Trennfrequenzausgang hat einen bidirektionalen Leerlaufausgang. Die externe Stromversorgung darf nicht größer als 35 V sein und beim Leiten gesammelt werden Der maximale Maximalstrom beträgt 50mA. |
|
| Zwei Unterbrechungsalarmausgänge des Transistorkollektors mit photoelektrischer Trennung. Die externe Stromversorgung ist nicht größer als 35 V, und der maximale Strom des Kollektors beträgt 250 mA, wenn der Alarmausgang eingeschaltet wird. Alarmstatus: flüssige Flugsicherung, Erregungstrennung Linie, Durchfluss über Grenze. | |
| Präzision unterstützen | ± 0,5 % des angezeigten Wertes, ± 0,3 % oder ± 0,2 % des optionalen angezeigten Wertes |
| Die Dämpfungszeitkonstante | Kontinuierliche Variablen reichen von 0 bis 100s |
| Kommunikationsmodus | Optionale serielle RS232C- oder RS485-Kommunikationsschnittstelle, HART-Kommunikationsprotokoll, mit Blitzschutzprotokoll (10 Jahre) |
| Stromausfallschutz | Das interne Design des Instruments hat keinen Power-Drop-Takt und kann 16 Power-Drops speichern |
| Schutzgrad | IP 65, kann kundenspezifisch bis IP67 angepasst werden |
| Explosionsgeschützte Qualität | Exia II CT5/Exd II CT5 (wählbar) |
Rohrförmiger elektromagnetischer Durchflussmesser NYLD Betriebs Prinzip
Das Messprinzip basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion. Das heißt, wenn sich die leitfähige Flüssigkeit im Magnetfeld bewegt, entsteht im Leiter das induzierte elektrische dynamische Potential.E ist: E=KBVD
K: Gerätekonstante
B: Magnetische Induktionsstärke
V: Mittlere Strömungsgeschwindigkeit im Rohrabschnitt
D: Innendurchmesser des Rohres
Bei Durchflussmessungen fließt die Flüssigkeit durch ein Magnetfeld senkrecht zur Strömungsrichtung. Die Strömung einer leitfähigen Flüssigkeit induziert ein Spannungssignal, das proportional zum mittleren Durchfluss (dh dem Volumendurchfluss) ist. Das Induktionsspannungssignal wird von zwei erfasst Elektroden in direktem Kontakt mit der Flüssigkeit, per Kabel an den Verstärker übertragen und dort in ein einheitliches Stromausgangssignal umgewandelt.
Rohrförmiger elektromagnetischer Durchflussmesser NYLD Design-Merkmale
◎Die Messgenauigkeit wird nicht durch Änderungen der Fluiddichte, Viskosität, Temperatur, des Drucks und der elektrischen Leitfähigkeit beeinflusst.
◎Messrohr ohne Behinderung von Strömungsteilen, kein Druckverlust, Anforderungen an einen geraden Abschnitt.
◎Der Konverter verwendet ein LCD-Display mit Hintergrundbeleuchtung, das das Ablesen bei direkter Sonneneinstrahlung oder in dunklen Räumen erleichtert.
◎Mit den per Infrarot-Touch-Taste eingestellten Parametern kann die Abdeckplatte des Konverters auch ohne Öffnen in rauer Umgebung sicher eingestellt werden.
◎Der Durchflussmesser ist ein Zweiwege-Messsystem mit drei Integratoren: Vorwärts-, Rückwärts- und Gesamtdifferenz;positiver und umgekehrter Fluss.
◎Und hat eine Vielzahl von Ausgängen: Strom, Impuls, digitale Kommunikation, HART.
◎Der Konverter verfügt über die Funktionen Selbstdiagnose-Alarmausgang, Leerlauferkennungs-Alarmausgang, Alarmausgang für oberen und unteren Durchfluss, Chargensteuerung und so weiter.
◎Es kann nicht nur zur allgemeinen Prozesserkennung verwendet werden, sondern auch zur Messung von Mineralstoff, Zellstoff und Pastenflüssigkeit.
◎Der elektromagnetische Hochspannungs-Durchflussmesser verwendet die PFA-Netzauskleidungstechnologie, Hochdruckbeständigkeit, Unterdruckbeständigkeit, die speziell in der Petrochemie, der Mineralindustrie und anderen Industrien angewendet wird.
◎Explosionsgeschützte Instrumente können an den entsprechenden explosionsgeschützten Orten verwendet werden.
Rohrförmiger elektromagnetischer Durchflussmesser NYLDMerkmale und Geltungsbereich
Der intelligente Konverter vom Typ NYLD für chinesisches und englisches Display verwendet einen eingebetteten 16-Bit-Mikroprozessor sauberes Wasser, Abwasser, Säuren, Laugen, Salzlösungen oder Flüssig-Fest-Zweiphasenflüssigkeiten.
Rohrförmiger elektromagnetischer Durchflussmesser NYLD Auswahl
