Produktdetails:
|
| Nenndurchmesser: | 15~800mm | Strömungsgeschwindigkeitsstrecke: | 0.5-10m/s |
|---|---|---|---|
| Genauigkeit: | ±0.5%R, ±1%R (unter DN200) | Signalausgabe: | 4-20mA |
| Umgebende Feuchtigkeit: | 5%~95% | Schutz-Grad: | IP65, kann es bis zu IP68 besonders angefertigt werden |
| Markieren: | 2,5 MPa Mag Wasserdurchflussmesser,Mag Wasserdurchflussmesser Nenndurchmesser |
||

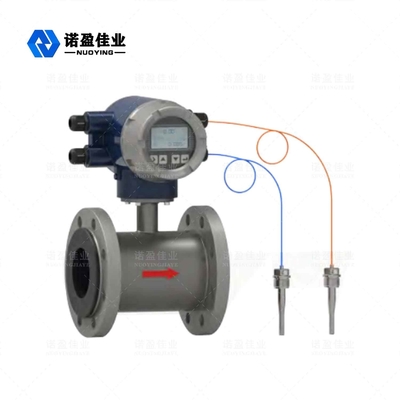

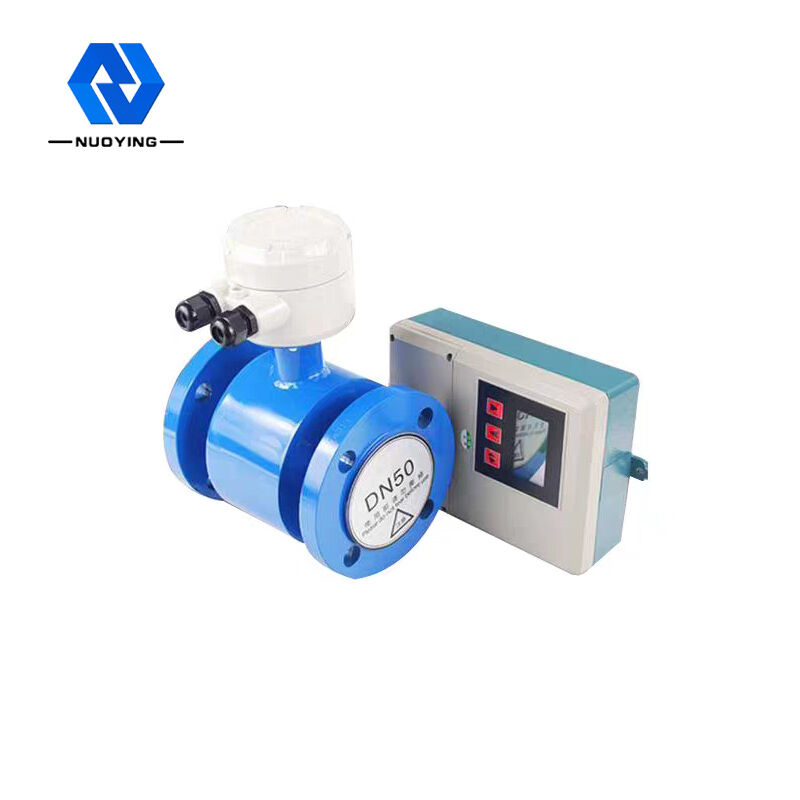

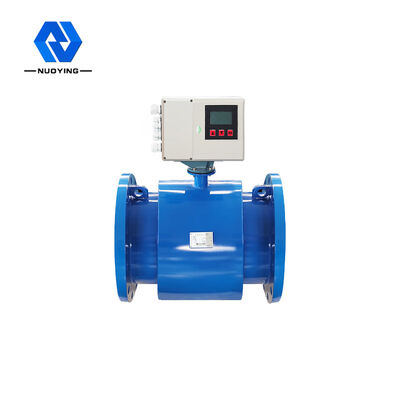

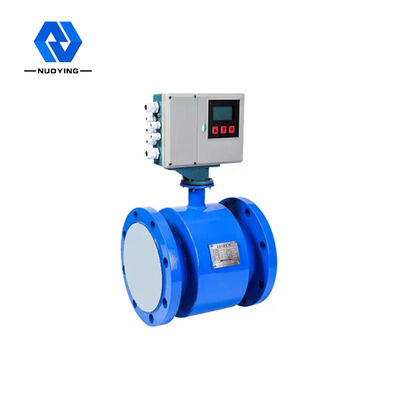

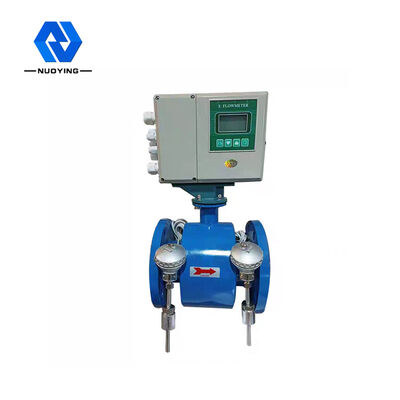

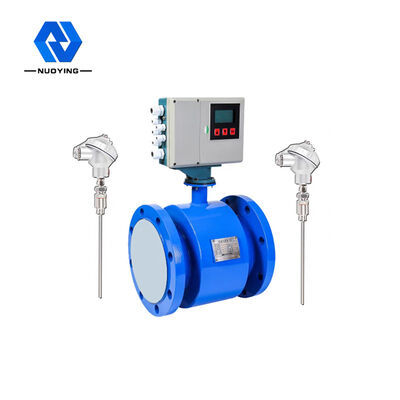

NYLL-CH Elektromagnetischer WärmezählerR
Das NYDer elektromagnetische Wärmezähler LL-CH wurde für die spezielle Anwendung von intelligenten, gebäudeverteilten Energie- und Wärmeaustauschstationen entwickelt, die Durchfluss, Kälte und Wärme direkt messen können.Es benötigt keinen zusätzlichen Durchflusszähler und Pt1000.Es ist einfach zu installieren mit geringen Kosten.Der elektromagnetische Durchflusssensor wird als elektromagnetischer Wärmezähler zur Erfassung der Durchflussrate der Wärmeübertragungsflüssigkeit verwendet und zeichnet sich durch hohe Präzision, einen breiten Anwendungsbereich sowie eine bequeme und einfache Online-Kalibrierung aus.
NYLL-CH Elektromagnetischer WärmezählerRTechnische Parameter
|
Standard Nenndurchmesser Durchflussbereich Genauigkeit Mittlere Leitfähigkeit |
JB/T 9248-2015/GB/T32224-2015/CJ128-2007 15~800mm 0,5 – 10 m/s ±0,5 % R, ±1 % R (unter DN200) Der theoretische Wert ≥5uS/cm, der tatsächliche Gebrauchswert ≥30uS/cm. |
|||
| Nenndruck | Standard 1,0 MPa | Wahlweise 1,6 MPa | Wahlweise 2,5 MPa | Wahlweise 4,0 MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Umgebungstemperatur |
Sensor Integrierter Typ |
0℃ - +80℃ bis 25℃ - +120℃ bis +70 bis +250℃ -10℃ - +55℃ |
||
|
Höchstes Mittel Temperatur |
Integrierter Typ | +80℃ | ||
|
Separater Typ |
Neoprenfutter (CR) | +80℃ | ||
| Silikonkautschuk (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE-Auskleidung (F4) Auskleidung aus Polyfluorethylen-Propylen (F46) |
+80℃ bis +120℃ | |||
|
Ausgangssignal Größe des Kabelanschlusses Netzspannung Leistungsaufnahme Kommunikationsmodus Signalelektroden- und Masseelektrodenmaterial Elektrodenform Elektrodennummer Anschlussflansch Anschlussflansch |
4 -20mA;Impuls / Frequenz 2kHz (Standard), SKHz (Max): M20*1.5 (standardmäßige wasserfeste Nylonverbindung, optionale explosionssichere Metallverbindung) 110/220 VAC (100-240 VAC), 50 Hz/60 Hz； 24 VDC ±10 % ≤20W RS-485, unterstützt Standard-MODBUS - RTU-Protokoll, HART-Protokoll, GPRS Edelstahl 316L, Hastelloy C, Hastelloy B, Titan, Tantal, Platin Zwischen eingeführte Elektroden, äußere eingeführte Elektroden müssen angepasst werden Standard 3-4 Elektroden (2 Messelektroden, 十a Erdungselektroden), konfiguriert nach Kaliber Entspricht dem nationalen Standard GB9119 (kann je nach Benutzeranforderungen angepasst werden) Entspricht dem nationalen Standard GB9119 (kann je nach Benutzeranforderungen angepasst werden) |
|||
| Material des Erdungsrings | Edelstahl, molybdänhaltiger Edelstahl | |||
| DN15-DN450 | Edelstahl lCr18Ni9Ti (normaler austenitischer Edelstahl SUS321) | |||
| Gehäusematerial | Standard-Kohlenstoffstahl, Edelstahl muss angepasst werden | |||
| Schutzgrad | Separater Typ IP68, IP65 | |||
| Integrierter Typ IP65 | ||||
NYLL-CH Elektromagnetischer WärmezählerRLeistung Parameter
| Stromversorgung | 220VAC/24VDC Temperatursensor Pt1000 |
| Kommunikationsmodus | RS-485 Genauigkeit der Temperaturmessung ±Q1°C |
| Kommunikationsprotokoll | Modbus- RTUBACnet Mediumstemperatur 2-180°C |
| Maximale Kommunikationsentfernung | 400 m Temperaturdifferenzbereich 2K-80K |
| Genauigkeitsgrad | 2. Klasse Speicherung von Daten Historische Daten für 18 Monate |
| Installationsort | Einlassrohr, Rücklaufrohr sind optional Umgebungstemperatur -10°C-60°C |
NYLL-CH Elektromagnetischer WärmezählerR Arbeitsprinzip
Heißes Wasser (kaltes Wasser), das von einer Wärmequelle zugeführt wird, fließt mit einer höheren (niedrigeren) Temperatur in ein Wärmeaustauschsystem (Heizkörper, Wärmetauscher oder ein daraus zusammengesetztes komplexes System) und fließt mit einer niedrigeren (höheren) Temperatur heraus. Bei diesem Vorgang entsteht Wärme wird durch Wärmeaustausch an den Benutzer abgegeben oder absorbiert (Hinweis: Dieser Prozess umfasst den Energieaustauschprozess des Heizsystems und des Kühlsystems).
Wenn das Wasser durch das Wärmetauschersystem fließt, wird die vom System abgegebene oder aufgenommene Wärmemenge berechnet und vom Rechner angezeigt, entsprechend der Durchflussrate gτi1ven vom Durchflusssensor und der Temperatur des Rückkühlers, die vom eingebauten Temperatursensor gegeben wird. unddie Zeit, in der der Wasserfluss vergeht.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q: die vom System freigesetzte oder aufgenommene Wärmemenge, J oder kWh;Qm: die durch den Wärmezähler fließende Wassermasse, kg/h;
Qv;der Volumenstrom des Wassers, das durch den Wärmezähler fließt, m3/h;P: die Dichte des durch den Wärmezähler fließenden Wassers, kg / ms;
△h: die Enthalpiedifferenz von Wasser bei den Eintritts- und Austrittstemperaturen des Wärmetauschersystems, J/kg;
T: Zeit, h;
NYLL-CH Elektromagnetischer WärmezählerR Design-Merkmale
◎Messung von Kälte und Wärme: Der Konverter hat die Funktion, Kälte und Wärme direkt zu messen und ist mit 2 Standard Pt1000 ausgestattet.Es muss nicht mit einem Kälte- und Wärmestromzähler ausgestattet werden, um die Installation zu erleichtern und die Anschaffungs- und Installationskosten zu reduzieren.
Hohe Zuverlässigkeit: Nach strengen Tests wie EMV, Sicherheit, Hoch- und Niedertemperatur, die höher sind als die nationalen Standards GB/T17616, GB/2423, GB/T16499.
◎Schnelle Reaktion: Verwenden Sie 32BitMCU, 24BitADC und einen optimierten Filteralgorithmus, schnelle Reaktion, genaue und stabile Messdaten, geeignet für Messung und Steuerung, wenn die Ausrüstung angepasst ist.
◎Erdungselektrode: NONCON patentierte Technologie, die einen Messausgleich im Messabschnitt bildet und Messfehler durch schlechte Erdung eliminiert, um eine langfristige Messgenauigkeit zu gewährleisten.Es muss nicht mit einem Erdungsring ausgestattet werden, um Material- und Installationskosten zu reduzieren.
◎Separate IP68-Technologie: Verwenden Sie eine besonders detaillierte IP68-Designtechnologie, verwenden Sie ein spezielles importiertes IP68-Dichtungsmittel, ein spezielles IP68-Kabel und mehrere IP68-Dichtungsdesigns, um die Kondensation des separaten IP68-Sensors zu verhindern.
◎Hohes Signal-Rausch-Verhältnis: Der Sensor verwendet eine Technologie mit hohem Signal-Rausch-Verhältnis.Der Konverter verwendet geräuscharme und hochpräzise Teile und Konstruktionstechnologien, um die Messung des Mindestdurchflusses zu erleichtern.
◎Low-Power-Design;Durch das optimierte Erregerschaltkreisdesign wird der Stromverbrauch im Vergleich zu herkömmlichen magnetisch-induktiven Durchflussmessern um mehr als das Dreifache reduziert und es kann in einer Vielzahl von Anwendungen Energieeinsparungen erzielt werden.
◎Chinesisches Display: Verwenden Sie den chinesischen LCD-Bildschirm für einfaches Verständnis und Bedienung
◎Optimierte Netzteiltechnologie: Verwenden Sie optimiertes Netzteildesign, ausgereifte und zuverlässige Technologie, hohe Umwandlungseffizienz und zuverlässigen Langzeiteinsatz.
◎Schnelle Verdrahtung: Verwenden Sie den internationalen Klemmenblock der besten Marke, der schnell, bequem und zuverlässig ist, um eine stabile und zuverlässige Langzeitmessung zu gewährleisten.
◎Ausgangssignal: ausgestattet mit Standard RS-485, (4-20) mA, Frequenz / Impuls, schnelle Ausgangsreaktion, und der Anschluss ist mit Schutzmaßnahmen wie Blitzschutz versehen.
