Produktdetails:
|
Installations-Modus: | DN40-DN300 (Rohrflanschart) | Umgebende Temperatur: | -25~55℃ |
---|---|---|---|
Lagertemperatur: | -40~60℃ | Strömungsrichtung: | Vorwärts- und Rück |
Bewerteter Druck: | 1.0M Pa (spezieller Druck kann besonders angefertigt werden) | Schutz-Grad: | IP68 |
Markieren: | Elektromagnetischer Wasserzähler IP68,elektromagnetischer Wasserzähler DN300,elektromagnetischer Durchflusswandler DN40 |

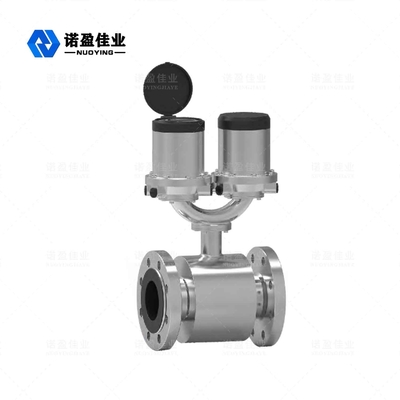

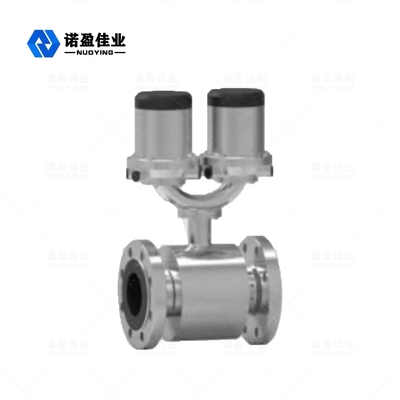

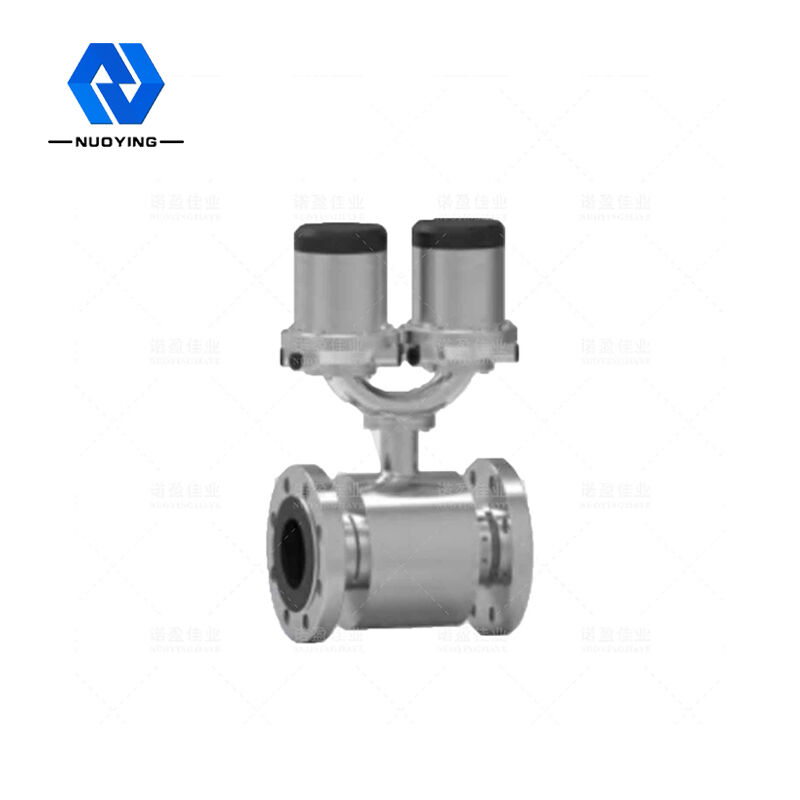

NYLD-S Elektromagnetischer Wasserzähler
Das NYDer elektromagnetische Wasserzähler LD-S ist ein batteriebetriebener elektromagnetischer Induktionswasserzähler, der überall installiert werden kann, ohne Genauigkeit und Leistung zu beeinträchtigen.Es benötigt keine Hauptstromversorgung. Es ist speziell für einzelne Wasseranwendungen wie Wasserentnahme, Rohrnetzverteilung, Zählergebühren und Bewässerung konzipiert.Es verfügt über intelligente Informationen und eine hohe Messleistung, die einfach zu installieren ist und Benutzerinvestitionen spart.
NYLD-S Elektromagnetischer Wasserzähler Technisch Parameter
Geltenden Norm |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208 (Gehäuseschutzart) (IP) (Code) |
Nenndruck Temperaturgrad Installationsmodus Elektrodenform |
1,0 MPa (Sonderdruck kann angepasst werden) -20-80℃ DN40-DN300 (Rohrflanschtyp) Norm fest |
Strukturmaterial |
Elektrode: 316L Futter: Naturkautschuk NR Flansch: Kohlenstoffstahl, Edelstahl Körper: Kohlenstoffstahl, Edelstahl |
Stromversorgung |
3,6 V 3,6 V + 24 V duale Stromversorgung (9 VDC - 32 VDC) 3,6 V + 220 V duale Stromversorgung 85 VAC - 265 VAC) (nur separater Typ) 3,6 V + Solarenergie (nur separater Typ) |
Umgebungstemperatur Lagertemperatur Ausgangssignal |
(-25~55)℃ (-40~60)℃ Impuls (zur Kalibrierung) |
Alarm | Rückfluss, schwache Batterie der Lithiumbatterie, momentaner Fluss, Druck, obere und untere Grenzen, leeres Rohr, Erregungsalarm |
Schutzgrad Durchflussrichtung |
IP68 Vorwärts und rückwärts |
Kommunikation | RS-485 (ModBus-Protokoll) |
NYLD-S Elektromagnetischer Wasserzähler Design-Merkmale
◎ Der Zähler ist einfach zu installieren: Der Zähler kann unterirdisch vergraben oder im Brunnen installiert werden.Die Ausführung nach IP68 (NEMA6P) wird durch die Einbaulage des Zählers in der Rohrleitung nicht beeinflusst und es ist kein Filter erforderlich.
◎ Geringer Druckverlust: Das durchgehende Messrohr gewährleistet einen minimalen Druckverlust, selbst bei der höchsten Durchflussrate, wodurch der Druck im gesamten Netzwerksystem reduziert wird, und es hilft zu verhindern, dass die Pumpe unter Überdruck steht und das Rohr reißt und Leck.
◎ Wartungsfrei: Verwenden Sie das Design ohne bewegliche Teile, und die Batterielebensdauer kann fünf Jahre erreichen.
◎ Zwei-Wege-Messung: Verwenden Sie nur einen Zähler für die Zwei-Wege-Durchflussmessung.
◎ Intelligentes Messgerät: Verwenden Sie nur ein Messgerät für Leckagemessung, Datensatzfunktion und Fehlerselbsttest.
NYLD-S Elektromagnetischer Wasserzähler Einstufung
Abmessungen des elektromagnetischen Wasserzählers NYLD-S Zeichnung
Durchmesser (mm) | Hmm) | Länge (mm) | D (mm) | K(mm) | n–d(mm) |
40 | 417 | 200 | 150 | 110 | 4-Ф18 |
50 | 432 | 200 | 165 | 125 | 4-Ф18 |
65 | 452 | 200 | 185 | 145 | 4-Ф18 |
80 | 462 | 250 | 200 | 160 | 8-Ф18 |
100 | 492 | 250 | 220 | 180 | 8-Ф18 |
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
