Produktdetails:
|
Typische Anwendung: | Flüssigkeiten, Pulver, feste Partikel, korrosive Medien | Antennenmaterial: | Flexible cable/304/PTFE (optional) |
---|---|---|---|
Prozessverbindung: | Einschraubgewinde, Flansch (optional), | Betriebstemperatur: | -40~130℃ |
Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Frequenzbereich: | 1,8 GHz |
Genauigkeit: | ±1mm | Stromversorgung: | 24VDC oder 220VAC |

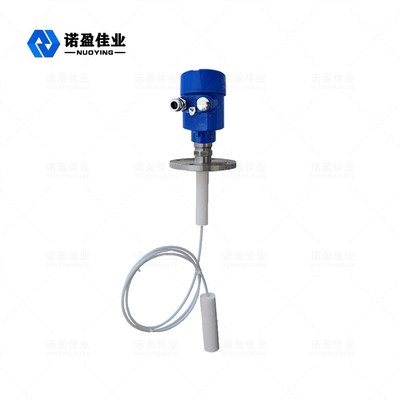

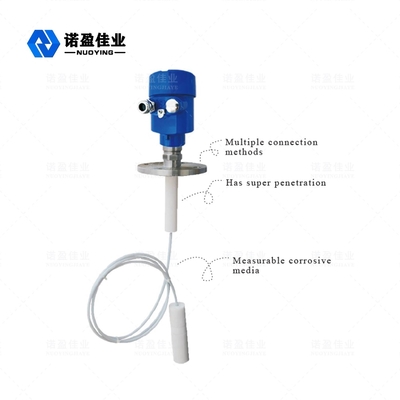

Geführte Wellen-Radar-waagerecht ausgerichtetes Meter NYRD701 PTFE 1.8GHz
Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
Typische Anwendung | Flüssigkeiten, Pulver, feste Partikel, ätzende Medien |
Antennenmaterial | Flexible cable/304/PTFE (optional) |
Messbereich | 30 m |
Genauigkeit | ±1mm |
Stromversorgung | 24 VDC (Zweidraht-, 4-adrig) |
Mittlere Temperatur | -40~+130℃, - 40~+250℃ |
Druck | e -0.1~4.0MPa |
Prozessverbindung | Faden, Flansch (optional) |
Schutzklasse | IP67 |
Explosionssicherer Grad | ExiaCT6Ⅱ (optional) |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
Radarniveau-Meterantenne der geführten Welle unter Verwendung PTFE-Materials, PTFE (PTFE oder PTFE), allgemein bekannt als „Plastikkönig“, besteht Tetrafluoroäthylen durch die Polymerisierung von Polymermitteln, hat sie ausgezeichnete chemische Stabilität, hohe Korrosionsbeständigkeit, Dichtung, ist Schmierung nicht klebrige, elektrische Isolierung und gute Antialternausdauer, PTFE hat die folgenden Eigenschaften:
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Der Hochfrequenzmikrowellenimpuls, der durch das Radar der geführten Welle ausgestrahlt wird, pflanzt entlang der Entdeckungskomponente (Stahlkabel oder Stahlstange) fort, und wenn es das gemessene Medium antrifft, wegen der plötzlichen Änderung der Dielektrizitätskonstante, verursacht sie Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.
