Produktdetails:
|
Messbereich: | 30m, 80m | Material: | 304 316L (optional) |
---|---|---|---|
Prozessverbindung: | Universalflansch | Echoprobenahme: | 100 times/s |
Betriebstemperatur: | -40~130℃, - 40~250℃ | Signalausgabe: | 4… 20mA/HART/RS485/Modbus… |
Energie: | 3W | Explosionssicherer Grad: | Exia IICT6 (optional) |
Markieren: | waagerecht ausgerichteter Übermittler des Radar-3W,waagerecht ausgerichteter Übermittler des Radar-316L,316L führte Wellenradar-Sensor |

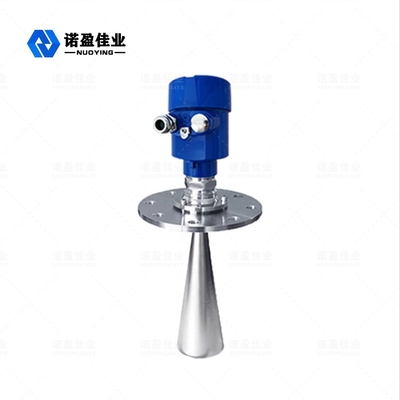

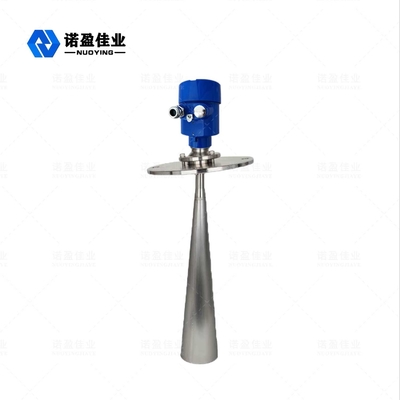

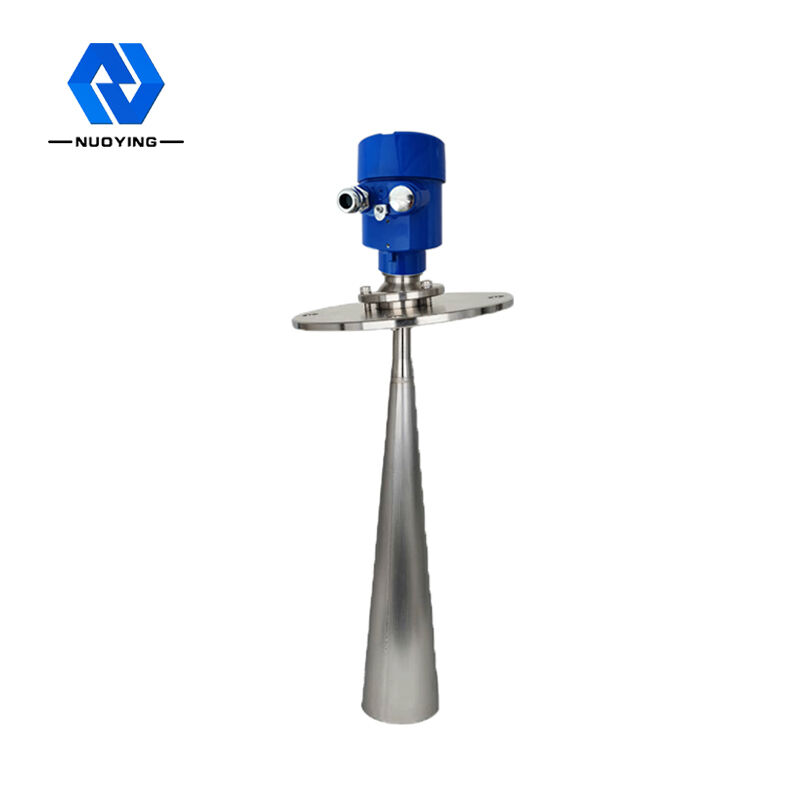

26 GHz NYRD-809 Radar Stufe Meter
Der Radar-Füllstandsmesser der Serie NYR D80X ist ein 26-Hz-Hochfrequenz-Radar-Füllstandsmessgerät mit einer maximalen Messentfernung von 80 Metern.Die Antenne wurde weiter optimiert, und der neue schnelle Mikroprozessor kann eine Signalanalyseverarbeitung mit höherer Rate durchführen, so dass das Instrument für einige komplexe Messbedingungen wie Reaktionskessel, Feststofflagerung verwendet werden kann.
Radar Stufe MeterTechnische Parameter
Typische Anwendung | Überwachung Feststoffe, Staub, Partikel etc |
Sendefrequenz | 26 GHz |
Genauigkeit | 3mm |
Bereich | 30,80m |
Antennenmaterial | 304 316L (optional) |
Echo-Sampling | 100 mal/s |
Prozesstemperatur | -40~130℃,-40~250℃ |
Luftfeuchtigkeit | 0~90% |
Auflösung | 1mm |
Prozessverbindung | Universalflansch |
Elektrische Schnittstelle | M20×1.5, ½" NPT |
Signalausgang | 4...20mA/HART/RS485/Modbus... |
Mit Strom versorgen | 24 V DC (optional) |
Leistung | 3W |
Explosionsgeschützte Qualität | ExiaⅡCT6 (optional) |
Schutzklasse | IP67 |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Radar Stufe Meter Messprinzip
Die Radarantenne sendet einen schmalen Mikrowellenimpuls aus und sendet ihn durch die Antenne nach unten.Nachdem der Impuls die Oberfläche des zu messenden Mediums berührt, wird er zurückreflektiert und vom Antennensystem wieder akzeptiert, wobei das Signal an den elektronischen Schaltungsteil übertragen wird, der automatisch in ein Objektpositionssignal umgewandelt wird (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, The Die Zeit, die elektromagnetische Wellen benötigen, um das Ziel zu erreichen und zum Empfänger zurückzureflektieren, ist fast augenblicklich.)

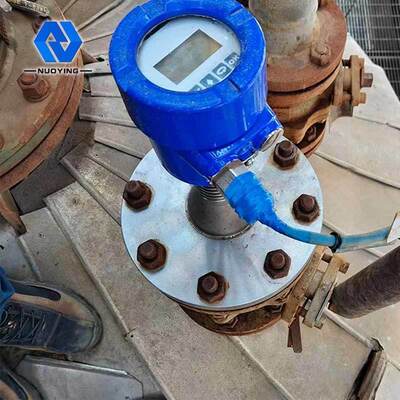

Radar Stufe Anwendungsbereich des Zählers
