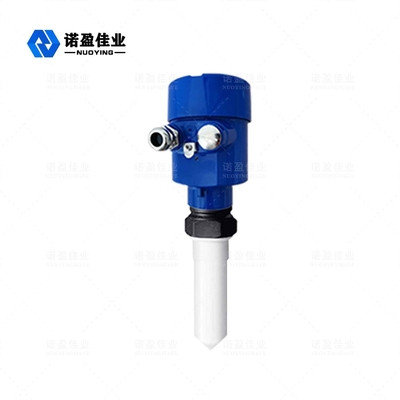

Nicht waagerecht ausgerichteter Messbereich des Kontakt-NYRD-805 des Übermittler-PTFE 0-10m

Nicht waagerecht ausgerichteter Messbereich des Kontakt-NYRD-805 des Übermittler-PTFE 0-10m

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD-805
MOQ: 1
Preis: $300 to $1750
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 300 Stück/ Vormonat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
0 bis 10 m
Stromversorgung:
24VDC,220VAC

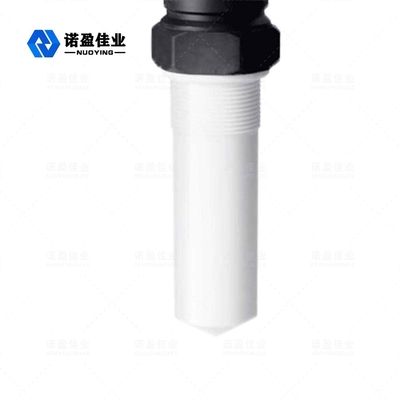

Material:
PTFE

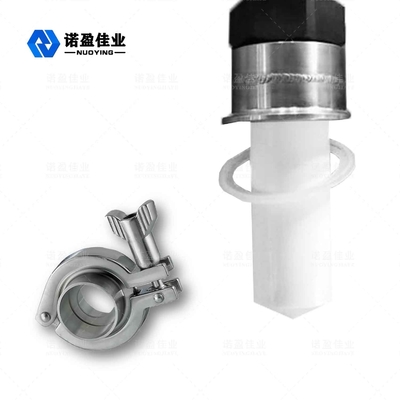

Prozessverbindung:
Gewinde, Flansch, Klemme (optional)
Anwendung:
verschiedene Korrosionsflüssigkeiten
Betriebstemperatur:
-40 ~ 130 ℃
Explosionsgeschützte Ausführung:
Exia II C T6 Ga/ Exd ia IIC T6 Gb
Prozessdruck:
-0,1–0,3 MPa
Verpackung Informationen:
30 cm × 20 cm × 20 cm
Versorgungsmaterial-Fähigkeit:
300 Stück/ Vormonat
Hervorheben:

NYRD-805 treten nicht mit waagerecht ausgerichtetem Übermittler in Verbindung

,

Nicht Kontakt-waagerecht ausgerichteter Übermittler PTFE

,

PTFE-Behälter-Niveauschalter

Produktbeschreibung

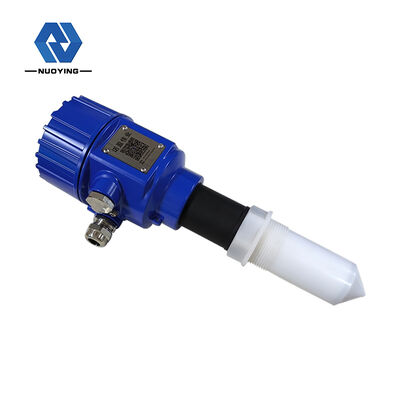

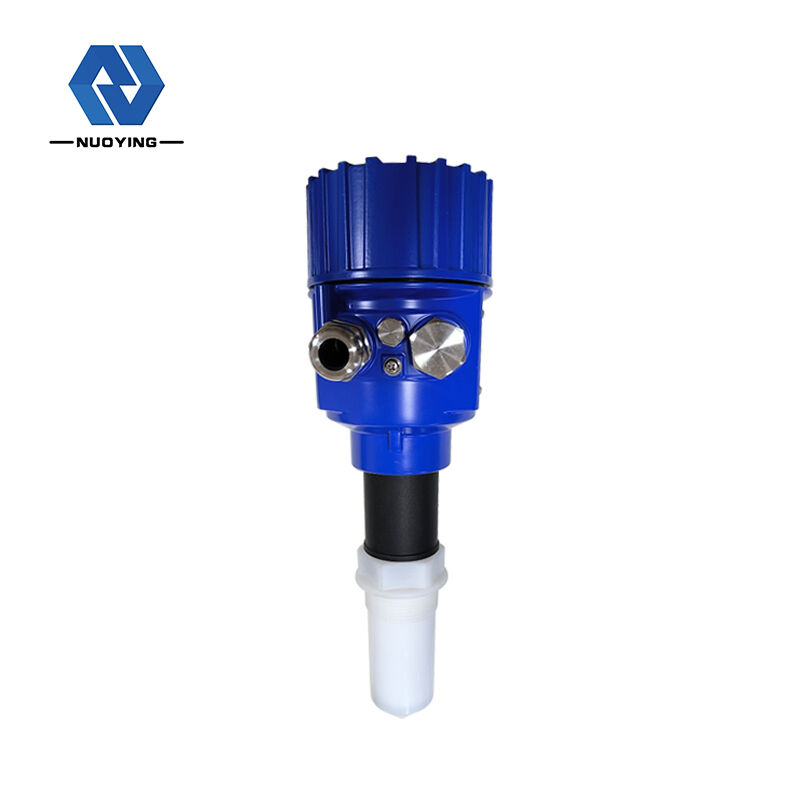

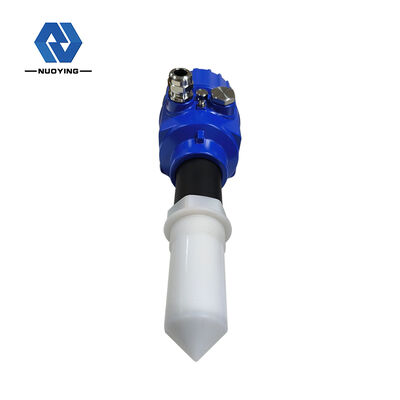

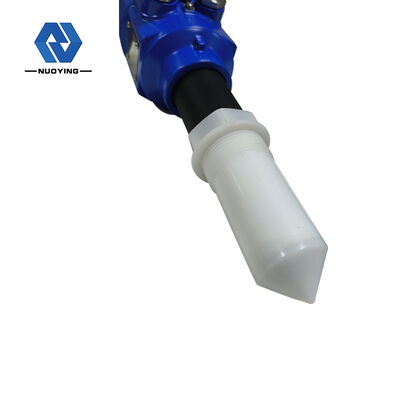

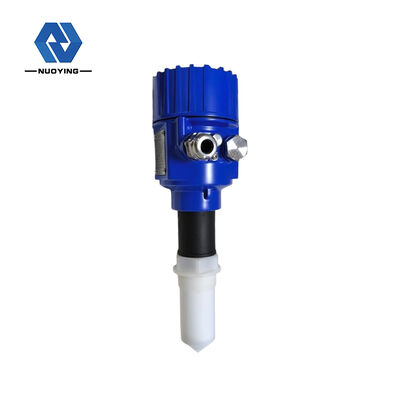

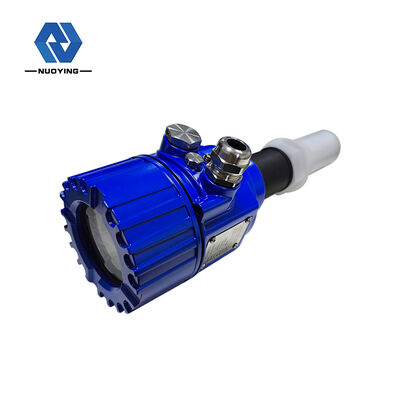

26GHz NYRD-805 Radar Füllstand Messgerät


Das Radarfülstandsmessgerät NYRD805 ist ein 26GHz Hochfrequenz-Radarmessgerät mit einer maximalen Messdistanz von 10 Metern. Die Antenne ist weiter optimiert und der neue schnelle Mikroprozessor kann eine schnellere Signal Analyse und Verarbeitung durchführen, sodass das Gerät in einigen komplexen Situationen wie Dampf, Schaum, Staub, Kristallisation, Kondensation usw. eingesetzt werden kann.


Radar Füllstand Messgerät Technische Parameter


Anwendungverschiedene korrosive Flüssigkeiten
AntennenmaterialPTFE
Messbereich10m
Frequenzbereich26GHz
Genauigkeit±3mm
Medientemperatur-40C~130℃
Prozessdruck-0.1〜0.3MPa
Stromversorgung24VDC (zweiadrig, vieradrig), 220V AC
ProzessanschlussGewinde, Flansch, Klemme
SchutzartIP66
ExplosionsschutzklasseExia II C T6 Ga
Signalausgang4... 20mA/HART (zwei / vier) /RS485/Modbus...


 Hinweis: Produkte können gemäß den spezifischen Anforderungen der Benutzer


Radar Füllstand Messgerät  Funktionsprinzip


Die Radar-Füllstandsantenne sendet schmale Mikrowellenimpulse aus, die über die Antenne nach unten gesendet werden. Nachdem der Impuls die Oberfläche des gemessenen Mediums berührt, wird er reflektiert und vom Antennensystem wieder empfangen. Das Signal wird an die elektronische Schaltung weitergeleitet und automatisch in ein Füllstandssignal umgewandelt (da die Impulsgeschwindigkeit extrem hoch ist, erreicht die elektromagnetische Welle das Ziel und wird zum Empfänger zurückreflektiert. Die benötigte Zeit ist fast augenblicklich).


Radar Füllstand Messgerät Konstruktionsmerkmale


◎ Die Antenne ist klein und einfach zu installieren; berührungslose Radar, kein Verschleiß und keine Verschmutzung.

◎ Unbeeinflusst von Korrosion, Schaum, Wasserdampf, Temperatur- und Druckänderungen.

◎ Der Strahlwinkel ist klein und die Energie ist konzentriert, was die Echo-Fähigkeit verbessert und hilft, Interferenzen zu vermeiden.

◎ Der Messblindbereich ist kleiner und kann auch bei kleinen Behältermessungen gute Ergebnisse erzielen.

◎ Hohes Signal-Rausch-Verhältnis für bessere Leistung auch unter schwankenden Bedingungen.



Radar Füllstand Messgerät Installationsanforderungen


  • Das Radarfülstandsmessgerät wird bei 1/4 oder 1/6 des Behälterdurchmessers installiert. Hinweis: Der Mindestabstand zur Behälterwand sollte 500 mm betragen : ①Bezugsebene, ②Behältermitte oder Symmetrieachse.


Nicht waagerecht ausgerichteter Messbereich des Kontakt-NYRD-805 des Übermittler-PTFE 0-10m 0


Radar Füllstand Messgerät Falsche Installation


  • Der konische Behälter darf nicht über dem Einlass installiert werden . Hinweis: Bei der Installation im Freien sollten Sonnenschutz- und Regenschutzmaßnahmen getroffen werden. Abbildung 4: ①Richtig, ②Falsch


Nicht waagerecht ausgerichteter Messbereich des Kontakt-NYRD-805 des Übermittler-PTFE 0-10m 1


  • Wenn sich Hindernisse im Behälter befinden, die die Messung beeinträchtigen, muss ein Reflektor installiert werden, um normal zu messen. Abbildung 5:①Richtig, ②Falsch

Nicht waagerecht ausgerichteter Messbereich des Kontakt-NYRD-805 des Übermittler-PTFE 0-10m 2

Radar Füllstand Messgerät Elektrische Anschlüsse

Versorgungsspannung

(4~20)mA/HART (zweiadrig
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweipoliges abgeschirmtes Kabel. Beachten Sie die technischen Daten für die spezifische Stromversorgung
Spannungsbereich. Für die eigensichere Ausführung muss zwischen Stromversorgung und Gerät eine Sicherheitsbarriere hinzugefügt werden.

(4~20)mA/HART (vieradrig)
Die Stromversorgung und das Stromsignal sind getrennt und verwenden jeweils ein zweipoliges abgeschirmtes Kabel. Beachten Sie die
technischen Daten für den spezifischen Spannungsbereich.

RS485/Modbus
Die Stromversorgung und das Modbus-Signal sind getrennt und verwenden jeweils ein zweipoliges abgeschirmtes Kabel. Beachten Sie die
technischen Daten für den spezifischen Spannungsbereich.

Anschlussmethode

Nicht waagerecht ausgerichteter Messbereich des Kontakt-NYRD-805 des Übermittler-PTFE 0-10m 3

Radar Füllstand Messgerät Schutzklasse

Dieses Gerät erfüllt vollständig die Anforderungen der Schutzklasse IP66/67. Abbildung 6:
  • So stellen Sie sicher, dass Ihre Installation IP67-Anforderungen erfüllt:
  • Stellen Sie sicher, dass der Dichtkopf nicht beschädigt ist.
  • Stellen Sie sicher, dass das Kabel nicht beschädigt ist.
  • Stellen Sie sicher, dass die verwendeten Kabel den Spezifikationen für elektrische Anschlüsse entsprechen. Biegen Sie das Kabel nach unten, bevor Sie es in die elektrische Schnittstelle einführen, um sicherzustellen, dass kein Wasser in das Gehäuse fließt, siehe ①
  • Bitte ziehen Sie die Kabelverschraubung fest, siehe ②
  • Bitte verschließen Sie ungenutzte elektrische Anschlüsse mit Blindstopfen, siehe ③

Nicht waagerecht ausgerichteter Messbereich des Kontakt-NYRD-805 des Übermittler-PTFE 0-10m 4

Radar Füllstand Messgerät Geräte-Debugging

Das Gerät verfügt über drei Debugging-Methoden, wie folgt:

Methode 1: Display/Tasten
Das Gerät wird über die 4 Tasten auf dem Displaybildschirm debuggt. (Abbildung 7) ①LCD; ②Tasten.

Methode 2: Host-Computer-Debugging
Verbindung zum Host-Computer über HART (Abbildung 8)
①RS232 oder USB; ②Radar-Füllstandsmessgerät; ③HART-Adapter; ④250Ω Widerstand

Methode 3: HART-Handheld-Programmierer-Programmierung
HART-Handheld-Programmierer (Abbildung 9)
①RS232 oder USB; ②Radar-Füllstandsmessgerät; ③250Ω Widerstand
