Produktdetails:
|
| Messbereich: | 120m | Übertragungsfrequenz: | 76GHz~81GHz, FM-Scannenfrequenzbreite 5GHz |
|---|---|---|---|
| Antennenform: | Linsenantenne, rostfeste Linsenantenne | Prozessverbindung: | Einschraubgewinde, der Flansch (optional), flanschte |
| Maß-Genauigkeit: | 0.05%~0.1%F.S | Betriebstemperatur: | -40~130℃, - 40~250℃ |
| Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Stromversorgung: | 24VDC, 220VAC |
| Markieren: | IP65 80-GHz-Radar-Füllstandsmessumformer,Dauerfrequenz-Radar-Füllstandsmessumformer,Flüssigkeitsstandsanzeiger 20 m 40 m |
||

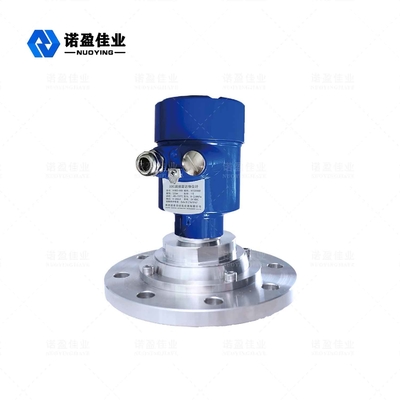

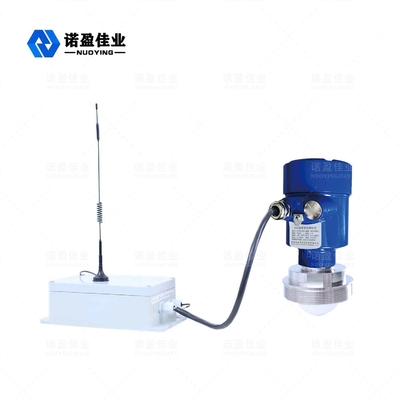

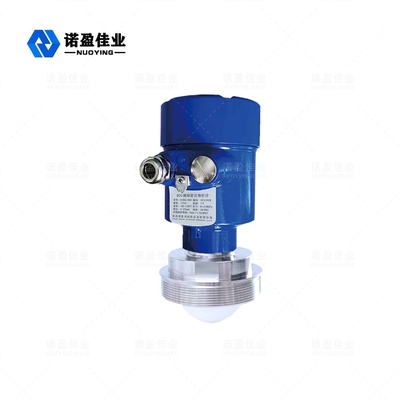

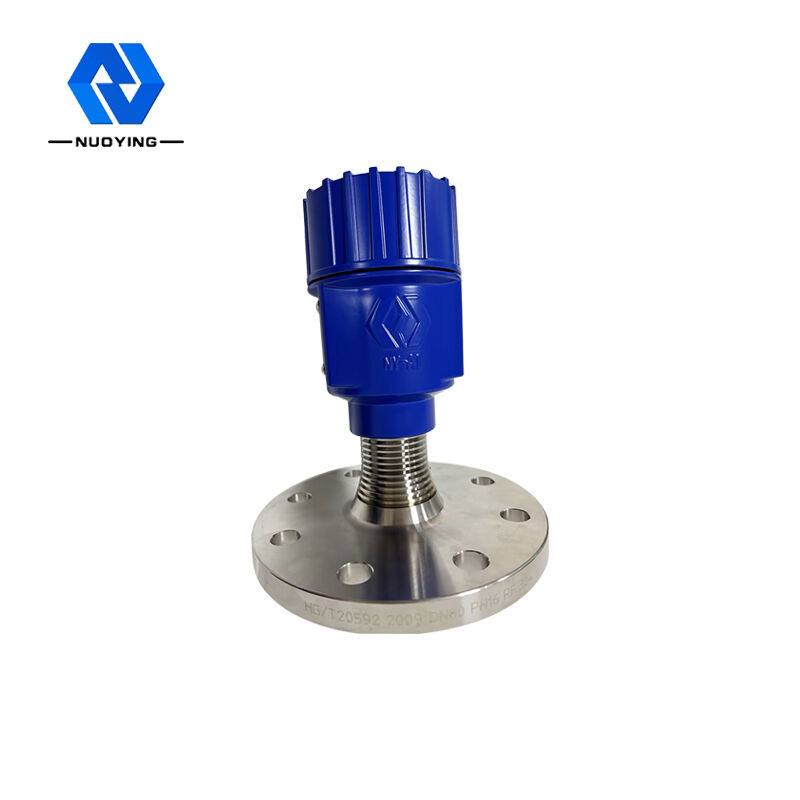

80-GHz-Wellenradar-Füllstandsmesser mit kontinuierlicher Frequenzmodulation, Messbereich: 0 ~ 20 m, 0 ~ 40 m, 0 ~ 80 m, Flüssigkeitsstandsanzeige
80 GHz kontinuierliche Frequenzmodulation Welle Radar Stufe Meter
Was ist eine elektromagnetische Welle im Millimeterbereich?Normalerweise wird der 30-300-GHz-Frequenzbereich (Wellenlänge 1-10 mm) als Millimeterwelle bezeichnet, die sich im überlappenden Wellenlängenbereich von Mikrowellen- und Ferninfrarotwellen befindet und daher die Eigenschaften aufweist
beider Spektren.Das 76-81-GHz-Band dieses Produkts ist der Bereich mit dem bisher geringsten Verständnis und der geringsten Anwendungsentwicklung der Menschen.
Radar Stufe MeterTechnische Parameter
| Sendefrequenz | 76 GHz ~ 81 GHz, FM-Abtastfrequenzbreite 5 GHz |

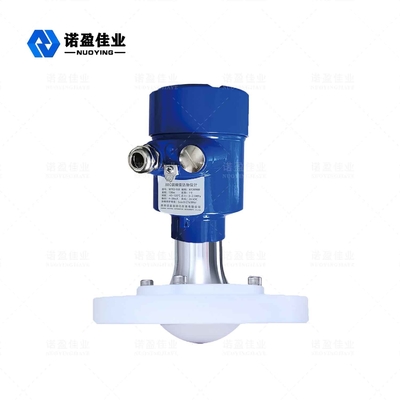

| Antennenform | Linsenantenne, Anti-Korrosions-Linsenantenne |
| Antennenmaterial | PTFE, 304+PTFE |
| Messbereich | 0,08 ~ 120 m |
| Meßgenauigkeit | 0,05 % ~ 0,1 % FS |
| Stromversorgung | 24 VDC, 220 VAC |
| Signalausgang | 4...20mA/HART/RS485/Modbus... |
| Prozesstemperatur | -40~+130℃, -40~+260℃ (≥260℃ kann angepasst werden) |
| Prozessdruck | -0,1 ~ 4,0 MPa |
| Prozessverbindung | Gewinde, Halterung, Flansch, Sanitärklemme (optional) |
| Schutzlevel | IP65, IP67, IP68 (optional) |
| Explosionsgeschützte Qualität | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Radar Stufe MeterBetriebs Prinzip
FM-Wellen-FMCW-Radarprodukte (auch Millimeterwellenradare genannt), da sie Millimeterwellenbänder mit einer höheren Frequenz als Ku-Band-Radare verwenden, sind sie wichtig für die Fernzielerkennung und Umgebungen mit starkem Rauch und Staub, wie z. B. Langstrecken-Bildgebung und Multi Spektrale Bildgebung.Anwendung und kann kleinere Ziele als Mikrowellenradar erkennen und eine genauere Positionierung mit höherer Auflösung und stärkerer Vertraulichkeit erreichen.
Radar Stufe MeterDesign-Merkmale
◎ Sehr gute Transientenleistung: Basierend auf einem selbst entwickelten CMOS-Millimeterwellen-Hochfrequenzchip realisiert er eine straffere Hochfrequenzarchitektur und ein höheres Signal-Rausch-Verhältnis.
◎ 5 GHz Arbeitsbandbreite, damit das Produkt eine höhere Messauflösung und Messgenauigkeit aufweist.
◎ Kohärenz: Dipolschwingung angetrieben durch Trockenstrom oder nichtlinearer Differenzfrequenzeffekt eines kohärenten Laserpulses;
◎ Niedrige Energie: Die Millimeterwellen-Photonenenergie beträgt nur wenige Millielektronenvolt, und die zu detektierende Substanz wird nicht durch Röntgenstrahlen ionisiert und beschädigt, sodass die zu detektierende Substanz nicht leicht beschädigt werden kann.
◎Starke Durchdringbarkeit: Es hat eine starke Durchdringungskraft für unpolare Materialien.Viele nichtmetallische unpolare Materialien weisen in diesem Band eine geringere Strahlenabsorption auf, sodass sie zur Erkennung der inneren Struktur von Materialien verwendet werden können.Beispielsweise sind Keramik-/Karton-/Plastikprodukte/Schaumstoffe in diesem Band für elektromagnetische Strahlung durchlässig und können auch zur Sicherheitsüberwachung von Flughäfen/Stationen verwendet werden, z. B. zur Erkennung von Maschinen/Sprengstoffen und Drogen, oder zur Erkennung von Leiterplattenschweißungen.
◎ Leicht von polaren Molekülen absorbiert;Dieses Band weist eine geringere Streuung in ungleichmäßigen Materialien auf und kann den Wasserdampfgehalt erkennen und messen.Auch eine Untersuchung der Materialzusammensetzung oder eine Qualitätskontrolle durch Analyse ihres Eigenschaftsspektrums ist möglich.
◎ Große Reichweite und kleiner blinder Bereich.Die maximale Reichweite kann 120 m erreichen und die Blindzone kann 8 cm erreichen.
◎ Kleiner Abstrahlwinkel und kleine Antennengröße erleichtern die Installation.Es wird weniger von der Größe des Tankkörpers und der Beeinträchtigung durch Hindernisse beeinflusst.
◎Die Wellenlänge ist kürzer und hat bessere Reflexionseigenschaften auf der festen Oberfläche, sodass zum Zielen kein spezieller Universalflansch erforderlich ist.
◎ Unterstützung von Remote-Debugging und Remote-Upgrade, um die Wartungsarbeiten des Personals vor Ort zu erleichtern.
Als 80-GHz-Bandradar in der industriellen Messtechnik verfügt es über eine hochpräzise, berührungslose Füllstands- und Füllstandsmessung.Es hat die unvergleichlichen Vorteile anderer gewöhnlicher Mikrowellen-Pulsradare und geführter Wellenradare.Der extrem schmale Strahl und die Durchdringungsfähigkeit sind effektiver.
Passen Sie sich an ultrakomplexe Arbeitsbedingungen an, ohne die Messleistung zu beeinträchtigen.
