Produktdetails:
|
| Messbereich: | 30m | Frequenz: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Material: | 304,316L (optional) | Prozessverbindung: | Einschraubgewinde, Flansch (optional), |
| Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Probenahme: | Proben des Echos 55/s |
| Kommunikationsschnittstelle: | HIRSCH-Übertragungsprotokoll | Prozessdruck: | -0.1-4MPa |

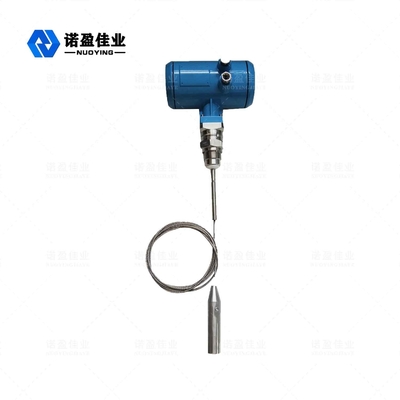

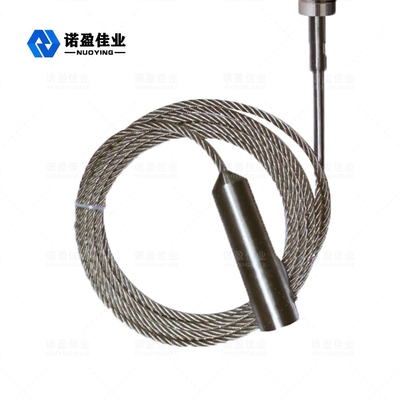

Geführte Wellen-Radar-waagerecht ausgerichtetes Meter NYRD701 1.8GHz
Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
| Parameter |
Frequenz: 100MHZ-1.8GHZ Messbereich: - Kabel: 0-30m; Stange, koaxial: 0-6m Wiederholbarkeit: ± 3mm Entschließung: 1mm Probenahme: Proben des Echos 55/s Wartegeschwindigkeit: 0.2S (abhängig von der tatsächlichen Verwendung) Ausgangsstromsignal: 4-20mA Genauigkeit: <0> |
| Kommunikationsschnittstelle | HIRSCH-Übertragungsprotokoll |
| Prozessverbindung |
G1-1/2 Flansch DN50, DN80, DN100, DN150 |
| Prozessdruck | -1 | 40bar |
| Energie |
Energie: 24VDC (± 10%), Brummspannung: 1Vpp Leistungsaufnahme: maximales 22.5mA |
| Umweltbedingungen | Temperatur -40 ℃ | ℃ +80 |
| Unterkunft des Schutzgrades | IP67 |
| Explosionsniveaus | EXiaIICT6 |
| Instrumentierungsstromversorgungs- und -Signalausgabedrahtverbindung |
Teilen eines Zweikern abgeschirmten Kabels Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9mm) |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Geführte Wellen-Radar ist die Art des Messgeräts, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle pflanzt sich mit der Lichtgeschwindigkeit fort, und seine Laufzeit kann in ein waagerecht ausgerichtetes Signal durch die elektronischen Bauelemente umgewandelt werden. Die Sonde strahlt Hochfrequenzimpulse aus, die entlang dem Kabel verbreiten, und die Impulse werden zurück reflektiert, wenn sie die Materialoberfläche antreffen und empfangen durch den Empfänger innerhalb des Meters. Das Abstandssignal wird dann in das waagerecht ausgerichtete Signal umgewandelt.
Radar-waagerecht ausgerichteter Meter-Maß-Abstand
Die folgende Tabelle listet das Verhältnis zwischen den verschiedenen Kategorien des gemessenen Mediums und der Messdistanz auf.
| Mittlerer Index | DK (ε) | Feste Partikel | Flüssigkeit | Messbereich |
| 1 | 1,4… 1,6 | - Kondensierendes Gas, z.B. N2CO2 | 3m (verweist nur auf die Koaxialstangensonde) | |
| 2 | 1,6… 1,9 |
- Plastikgurtpartikel - Kalkstein, Spezialzement - Zucker |
- Verflüssigtes Erdölgas, z.B. Propan - Lösungsmittel - Freon 12/Freon - Palmöl |
25m |
| 3 | 1,9… 2,5 | - Gewöhnlicher Zement, Gips | - Mineralöl, Brennstoff | 30m |
| 4 | 2,5… 4 |
- Getreide, Samen - Stein - Sand |
- Benzol, Styrol, Toluol - Furan - Naphthalin |
30m |
| 5 | 4… 7 |
- Nasser Stein, Erz - Salz |
- Chlorbenzol, Chloroform - Zellulosespray - Salzsäure des Isozyanurats, Amin |
30m |
| 6 | >7 |
- Metallpulver - Ruß - Kohle |
- Wässrige Flüssigkeiten - Alkohol - Salmiakgeist |
30m |
