Produktdetails:
|
| Anwendungen: | Flüssige, ätzende Flüssigkeit, isolierende Flüssigkeit | Sondentyp: | Harte isolierende Stange |
|---|---|---|---|
| Messbereich: | 0~6m | Prozessverbindung: | Einschraubgewinde, Flansch (optional), |
| Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Betriebstemperatur: | -40~200℃ |
| Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Stromversorgung: | (13-35) VDC |
| Markieren: | PTFE Rf-Eintritts-Niveau-Übermittler,flüssiger Rf-Eintritts-Niveau-Übermittler,PTFE Rf-Füllstand-Übermittler |
||

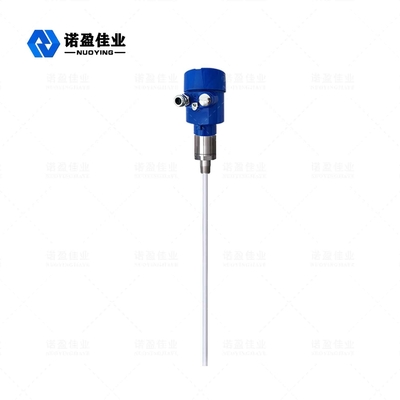

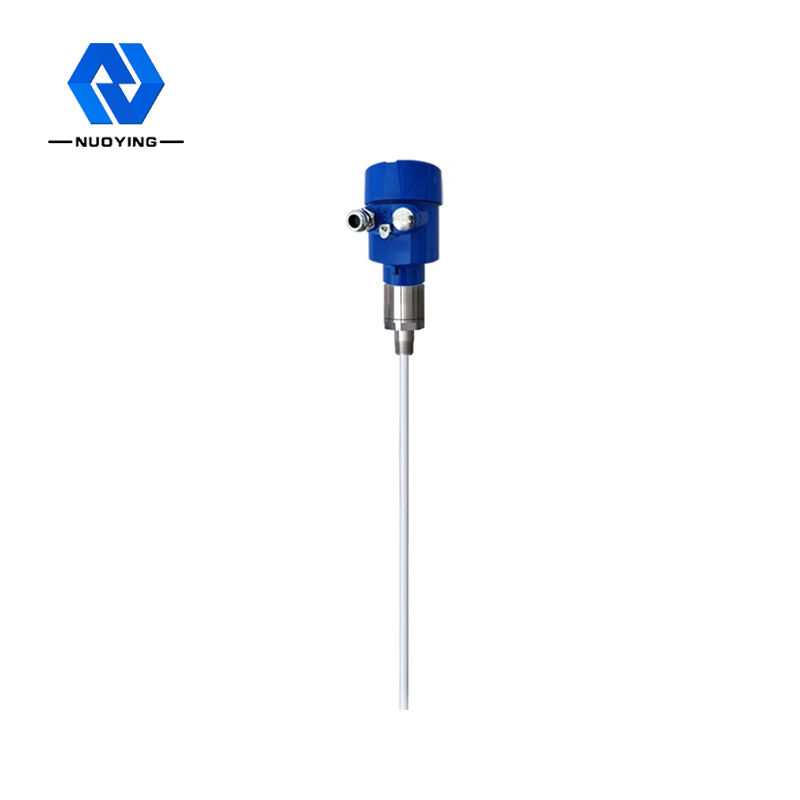

NYSP-Z16 HF-Admittanzpegelmesser
Das NYSP-Z16 Rf-Admittanzpegelmessgerät basiert auf dem Prinzip der kontinuierlichen Messung des Hochfrequenz-Admittanzpegels. Das Produkt weist eine hohe Stabilität, hohe Empfindlichkeit und breite Anwendungsmöglichkeiten usw. auf , kann prägnant sein und leicht realisieren, dass der Instrumentensatz, sobald er eingestellt ist, normal verwendet und lebenslang kostenlos gewartet werden kann. Ermöglicht Benutzern ein intuitives Verständnis des Betriebsstatus der Ausrüstung und die rechtzeitige Bewältigung der Probleme in komplexen industriellen Situationen wie sowie sicher und zuverlässig.
Rf-Zulassungspegel MeterTechnische Parameter
| Anwendungen | Flüssigkeit, ätzende Flüssigkeit, Isolierflüssigkeit |

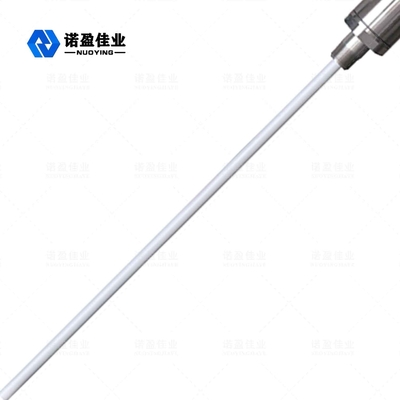

| Sondentyp | Harter Isolierstab |
| Messbereich | 0~6m |
| Prozesstemperatur | -40~200℃ |
| Umgebungstemperatur | -40 ℃ ~ + 70 ℃ |
| Lagertemperatur | -20 ℃ ~ + 65 ℃ |
| Prozessdruck | -0,1 ~ 4,0 MPa |
| Stromversorgung | (13-35)vDC |
| Signalausgang | 4...20mA/HART/RS485/Modbus... |
| Prozessverbindung | Gewinde/Flansch (selektiv) |
| Schutzklasse | IP67 |
| Explosionsgeschützte Qualität | ExiaⅡCT6 (selektiv) |
| Verzögern: | 0 ~ 30 s einstellbar |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Rf Zulassung Stufe MeterBetriebs Prinzip
Herkömmliche kapazitive Materialfüllstandsmesser, bei steigendem Füllstand, materialbedeckten Sonden, erhöht sich der Wert des Kapazitätskreises zwischen der Sonde und dem Medium (leitfähiges Material) oder zwischen der Sonde und der Rohrwandkapazität (Isoliermaterial). Aufgrund der Änderung des Füllstands Ungleichgewicht führte zu einer Kapazitätsbrücke, daher hängt die Änderung des Kapazitätswerts von der Dielektrizitätskonstante des zu testenden Materials ab. Dann geht es weiter zur Signalerfassung, Verstärkung und schließlich zur entsprechenden Signalausgabe. Kapazitive Materialfüllstandsmesser gibt es jedoch einige Nachteile, insbesondere bei hängender Sonde, beeinträchtigen das Messergebnis erheblich.
Die Hochfrequenz-Admittanz-Messtechnik ist eine Füllstandsmesstechnik mit einzigartigen Vorteilen. Obwohl das allgemeine Konzept der Kapazitätsmesstechnik ähnlich ist, schloss sich die HF-Admittanz-Technologie in der elektronischen Einheit der Treiber-Abschirmung und dem Zerhacker-Schaltkreis an, wodurch Impedanz- und kapazitive Reaktanzmessungen realisiert werden können allein. Durch die Berechnung der physikalischen Gesetze ist jedes Material gleich der Größe des kapazitiven Blindwiderstandes der Impedanz, also durch das Aufhängen messbar und der Einfluss durch phasenschiebende Schwingkreise, aus der Gesamtleistung herauszunehmen.
In der Beladung des Tanks installierter HF-Admittanz-Füllstandssensor durch die Änderung des Sondenpegels, die durch die Änderung des HF-Signals verursacht wird. Fahren - Abschirmungen des Sondenendes können verhindern, dass Hochfrequenzstrom durch Hängeschleifen gebildet wird, um die Genauigkeit der Instrumentenmessung sicherzustellen.
Rf-Admittanz-Technologie mit hochpräzisen Messergebnissen, die nicht durch das Aufhängen der Sonde beeinträchtigt wird, ist derzeit die am weitesten verbreitete Messtechnik Ultrakurzbereich bis großflächig, kann die normale Anwendung und kann auf verschiedene Arten von Materialien angewendet werden.
