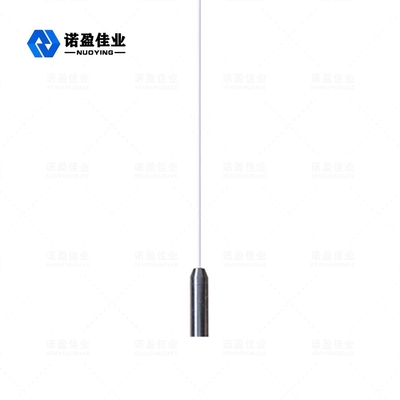

Kontinuierlicher HF-Füllstandstransmitter Isolierte flexible Kabel

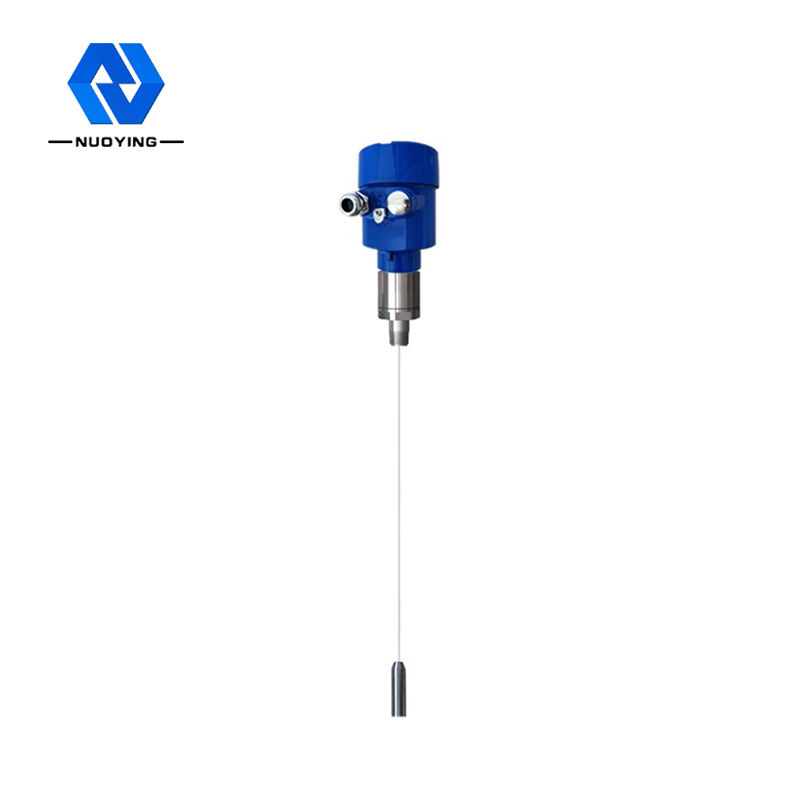

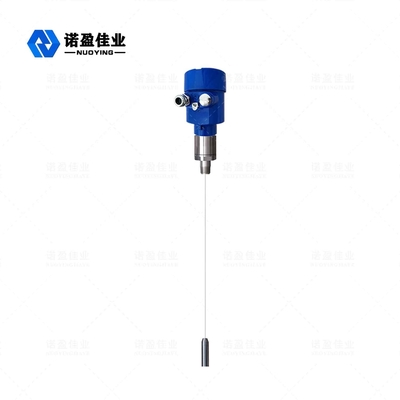

NYSP-M19 Rf-Admittanz-Pegelmessgerät

Das Rf-Admittanz-Pegelmessgerät ist ein universelles Pegelmessgerät zur kontinuierlichen Füllstandsmessung. Das Produkt wird in Industrie und Bergbau eingesetzt und ist für die meisten Anwendungen geeignet. Das Instrument besteht aus einer Schaltungseinheit, einem explosionsgeschützten Gehäuse und stangen- oder seilgebundenen Sensorelementen. Sensoren sind in verschiedenen Modellen erhältlich. Das Instrument kann als Ganzes oder separat installiert werden.

Rf-Admittanz-Pegel MessgerätTechnische Parameter

※ Hinweis:Produktekönnengemäßdenspezifischen AnforderungenvonBenutzern

kundenspezifisch angepasst werden! Rf-Admittanz PegelMessgerät Funktionsprinzip

Bei herkömmlichen kapazitiven Füllstandsmessgeräten steigt mit zunehmendem Füllstand und Bedeckung der Sonde der Wert der Kapazitätsschaltung zwischen der Sonde und dem Medium (leitfähiges Material) oder zwischen der Sonde und der Rohrwandkapazität (Isoliermaterial). Durch die Pegeländerung entsteht eine Unwucht in der Kapazitätsbrücke, sodass der Kapazitätswert von der Dielektrizitätskonstante des zu prüfenden Materials abhängt. Anschließend erfolgt die Signalerkennung, Verstärkung und schließlich die entsprechende Signalausgabe. Kapazitive Füllstandsmessgeräte haben jedoch einige Nachteile, insbesondere wenn die Sonde verschmutzt ist, was das Messergebnis ernsthaft beeinträchtigt.

Die Radarfrequenz-Admittanz-Messtechnik ist eine Füllstandmesstechnik mit einzigartigen Vorteilen. Obwohl sie dem allgemeinen Konzept der Kapazitätsmesstechnik ähnelt, verfügt die Rf-Admittanz-Technologie in der elektronischen Einheit über eine Ansteuerungs-/Abschirmungs- und Chopper-Schaltung, die eine alleinige Impedanz- und kapazitive Reaktanzmessung ermöglicht. Durch die Berechnung der physikalischen Gesetze ist jedes Material gleich der Größe der kapazitiven Reaktanz der Impedanz, sodass durch die Verschmutzung und den Einfluss der Phasenverschiebungsschwingungsschaltung gemessen werden kann, um die Gesamtausgabe zu entfernen.

Der Rf-Admittanz-Pegelmessgerätesensor wird in den Ladebehälter des Tanks eingebaut. Die Pegeländerung durch die Sonde verursacht eine Änderung des Rf-Signals. Die Ansteuerungs-/Abschirmung am Sondenende kann die Bildung von Hochfrequenzstromschleifen durch Verschmutzung verhindern und die Genauigkeit der Instrumentenmessung gewährleisten.

Die Rf-Admittanz-Technologie liefert hochpräzise Messergebnisse und ist unempfindlich gegenüber Verschmutzungen der Sonde. Sie ist derzeit die am weitesten verbreitete Messtechnik. Von niedrigen Temperaturen von 100℃ bis zu hohen Temperaturen von 800℃, von Vakuum bis zu Drucksituationen von 6,3 MPa, von extrem kurzen bis zu großen Messbereichen kann sie normal angewendet werden und ist für verschiedene Materialarten geeignet.
