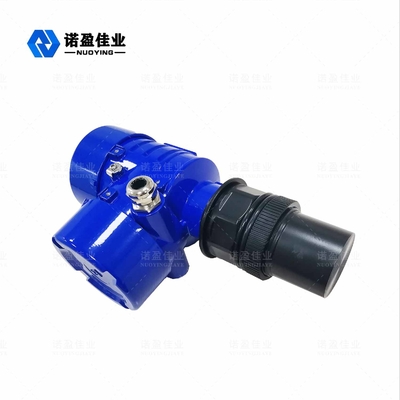

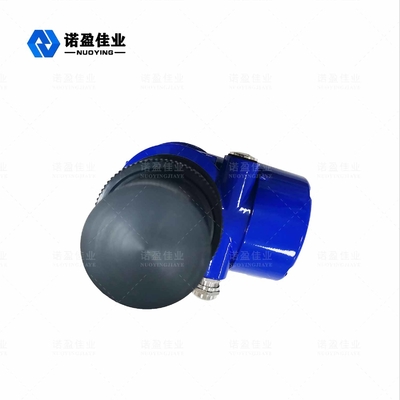

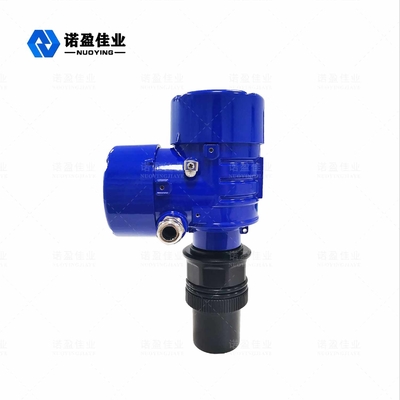

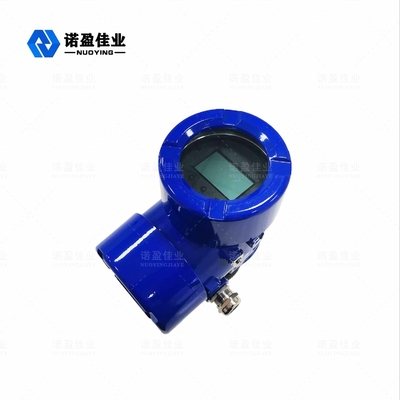

4-20 mA Ultraschall-Füllstandstransmitter

4-20 mA Ultraschall-Füllstandstransmitter

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYCSUL-503
MOQ: Ein
Preis: 130USD - 9000USD
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: unbegrenzt
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion proof certificate
Signalausgabe:
4… 20mA/HART/RS485…
Anzeigemodus:
Füllstand, Abstand (leere Höhe)
Stromversorgung:
24VDC、 220VAC
Verbindungsstück-Material:
PP/PVC/PTFE/304 (optional)
Druck-Strecke:
Normaldruck
Ertrag:
4-20mA Hirsch RS485 (optional)
Schutz-Klasse:
IP67
Explosion-proofgrade:
ExiaCT6Ⅱ GA
Verpackung Informationen:
30cm×25cm×20cm
Versorgungsmaterial-Fähigkeit:
unbegrenzt
Hervorheben:

20 mA Ultraschall-Füllstandstransmitter

,

Ultraschall-Füllstandstransmitter PP

,

IP67-Digital-Füllstandstransmitter

Produktbeschreibung
NYCSUL-503 Explosionsgeschützter Ultraschall-Füllstandstransmitter Überwachung des Flüssigkeitsstands
Ultraschall-Füllstandstransmitter


Der Ultraschall-Füllstandsmesser NYCSUL-503 ist ein mikroprozessorgesteuerter digitaler Füllstandsmesser.Bei der Messung des Ultraschallimpulses vom Sensor (Wandler) wird die von der Flüssigkeitsoberfläche reflektierte Schallwelle vom selben Sensor empfangen, durch den piezoelektrischen Kristall in elektrische Signale umgewandelt und die Zeit zwischen dem Senden und Empfangen des Schalls gemessen Welle, um den Abstand vom Sensor zur Oberfläche der zu messenden Flüssigkeit zu berechnen.Aufgrund der berührungslosen Messung ist das gemessene Medium nahezu unbegrenzt und kann in einer Vielzahl von Flüssigkeits- und Feststoffhöhenmessungen eingesetzt werden.



Ultraschall-FüllstandstransmitterTechnische Parameter


Typische Anwendung

Füllstandsmessung

Frequenzbereich

40 kHz, 100 kHz

Sondentyp

Integriert

Sondenmaterial

PP/PVC/PTFE/304 (optional)

Messbereich

0 ~ 20 m

Messgenauigkeit

<0,25 % (Reichweite <20 m)

Messwinkel

10°

Stromversorgung

24 VDC, 220 VAC

Prozesstemperatur

-20~+80℃

Prozessdruck

Normaldruck

Prozessverbindung

Gewinde, Flansch, Winkelmontage (optional)

Signalausgang

4...20mA/HART/RS485...

Anzeigemodus

Füllstand, Abstand (Leerhöhe)

Ausgang einstellen

Einstellung der oberen Grenze, Einstellung der unteren Grenze

Anzeige

LCD

Schalenmaterial

Polypropylen/Aluminium

Schutzklasse

IP67

Explosionsgeschützt

ExiaⅡCT6 Ga



 Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!



Ultraschall-FüllstandstransmitterFunktionsprinzip



Der Ultraschall-Füllstandsmesser wird oben am Behälter installiert.Unter der Steuerung der elektronischen Einheit sendet die Sonde unter der Steuerung der elektronischen Einheit einen Ultraschallimpulsstrahl an das Objekt.Die akustische Welle wird von der Oberfläche des Objekts reflektiert.Ein Teil der reflektierten Echos wird von der Sonde empfangen und in elektrische Signale umgewandelt.Gemäß der Zeitdifferenz zwischen der erneuten Übertragung und dem erneuten Empfang der Ultraschallwelle und der bekannten Schallgeschwindigkeit wird die Änderung der Objekthöhe bestimmt.Das Mikrowellensignal wird von einem elektronischen Gerät verarbeitet und schließlich in ein elektrisches Signal umgewandelt, das sich auf die Objektebene bezieht.



Ultraschall-FüllstandstransmitterDesignmerkmale



  • Angemessenes Design, hervorragende Leistung, niedriger Stückpreis, einfache Struktur, bequeme Installation;
  • Eine kleine Winkelsonde wird in Ultraschallwellen verwendet, die eine hohe Sendeleistung und eine hohe Empfindlichkeit aufweisen.
  • Jede obere und untere Grenzwerteinstellung, Alarmeinstellung, kann für die kontinuierliche Messung von Flüssigkeiten und die Steuerung des Flüssigkeitsstands verwendet werden.
