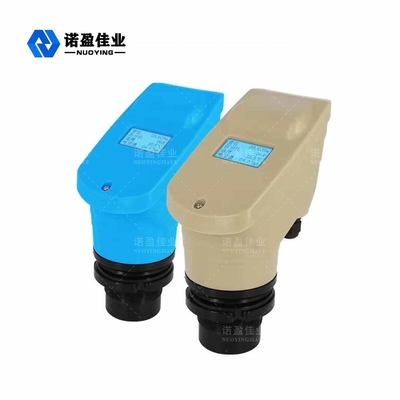

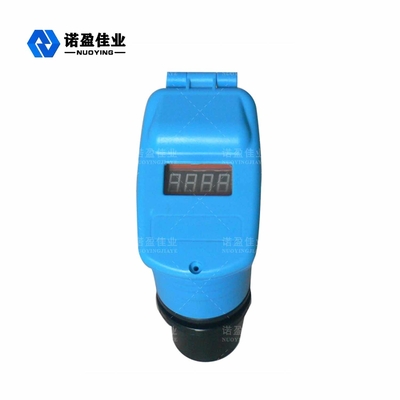

IP67 waagerecht ausgerichteter mit Ultraschallmit Ultraschallniveauschalter des Übermittler-40KHz 100KHz für Wasser-Behälter

IP67 waagerecht ausgerichteter mit Ultraschallmit Ultraschallniveauschalter des Übermittler-40KHz 100KHz für Wasser-Behälter

Markenbezeichnung:	Nuoying JIAYE
Modellnummer:	NYCSUL-501
MOQ:	1 Satz
Preis:	1USD - 900USD
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	Immer produzieren

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Explosion proof certificate

Messbereich:

0-10m

Frequenzbereich:

40 kHz, 100 kHz

Explosionsgeschützt:

ExiaⅡCT6 Ga

Schutzklasse:

IP65, IP67

LCD

Ausgabe einstellen:

Einstellung der oberen Grenze, Einstellung der unteren Grenze

Anzeigemodus:

Flüssigkeitsstand, Abstand (Leerhöhe)

Prozesstemperatur:

-20~+70℃

Verpackung Informationen:

30cm×25cm×20cm

Versorgungsmaterial-Fähigkeit:

Immer produzieren

Hervorheben:

Waagerecht ausgerichteter mit Ultraschallübermittler IP67

mit Ultraschallniveauschalter 100KHz

mit Ultraschallniveauschalter 40KHz für Wasser-Behälter

Produktbeschreibung

Intelligente Ultraschall-Füllstandsmessung mit PVC-Material, berührungslose Messung

Ultraschall-Füllstandsmessgerät

Das Ultraschall-Füllstandsmessgerät ist ein digitaler Füllstandsmesser, der von einem Mikroprozessor gesteuert wird. Bei der Messung von Ultraschallpulsen, die vom Sensor (Wandler) erzeugt werden, werden die Schallwellen nach der Reflexion an der Flüssigkeitsoberfläche vom selben Sensor empfangen. Der piezoelektrische Kristall wandelt sie in elektrische Signale um. Anhand der Zeit zwischen Senden und Empfangen der Schallwellen wird die Entfernung vom Sensor zur Flüssigkeitsoberfläche berechnet. Da berührungslose Messungen verwendet werden, ist das zu messende Medium nahezu unbegrenzt und kann weit verbreitet zur Höhenmessung verschiedener Flüssigkeiten und fester Materialien eingesetzt werden.

Ultraschall-Füllstandsmessgerät Technische Parameter

Typische Anwendung	Flüssigkeitsstandsmessung
Frequenzbereich	40KHz,100KHz
Sensortyp	Integriert
Sensormaterial	PP/PVC/PTFE/304 (optional))
Messbereich	0～20m
Messgenauigkeit	＜0,25 % (Bereich＜20 m)
Messwinkel	10°
Stromversorgung	24VDC,220VAC
Prozesstemperatur	(-20-70℃)
Prozessdruck	Normaldruck
Prozessanschluss	Gewinde, Flansch, Halterungsmontage (optional)
Signalausgang	4...20mA/HART/RS485...
Anzeigemodus	Füllstand, Entfernung (Leerraumhöhe)
Einstellung Ausgang	Einstellung oberer Grenzwert, Einstellung unterer Grenzwert
Anzeige	LC D
Gehäusematerial	Polypropylen/Aluminium
Schutzart	IP65, IP67
Explosionsschutzklasse	ExiaⅡCT6 Ga

Hinweis: kundenspezifisch auf Anfrage

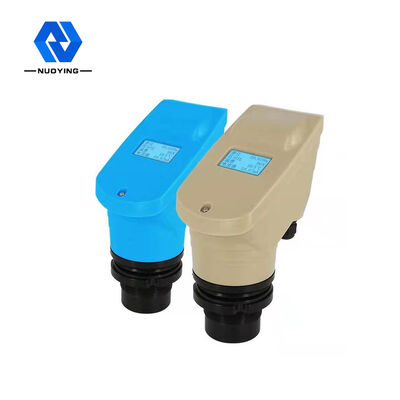

IP67 waagerecht ausgerichteter mit Ultraschallmit Ultraschallniveauschalter des Übermittler-40KHz 100KHz für Wasser-Behälter 0

Ultraschall-Füllstandsmessgerät Messprinzip

Das Ultraschall-Füllstandsmessgerät wird auf der Oberseite des Behälters installiert. Unter der Steuerung der elektronischen Einheit sendet der Sensor einen Ultraschallimpulsstrahl zum zu messenden Objekt. Die Schallwelle wird von der Oberfläche des Objekts reflektiert, und ein Teil des reflektierten Echos wird vom Sensor empfangen und in ein elektrisches Signal umgewandelt, das gemäß der Ultraschallwelle erneut übertragen wird. Die Zeitdifferenz zwischen der erneuten Erfassung und der bekannten Schallgeschwindigkeit wird verwendet, um die Änderung des Materialpegels zu bestimmen. Das Mikrowellensignal wird von der elektronischen Vorrichtung verarbeitet und schließlich in ein elektrisches Signal umgewandelt, das mit dem Materialpegel zusammenhängt.
