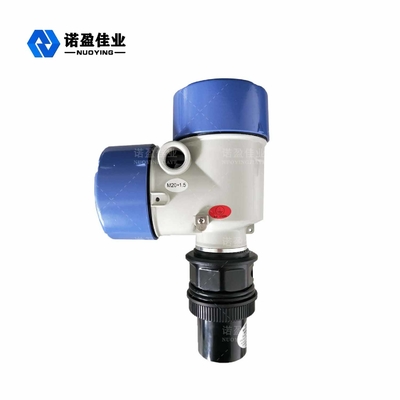

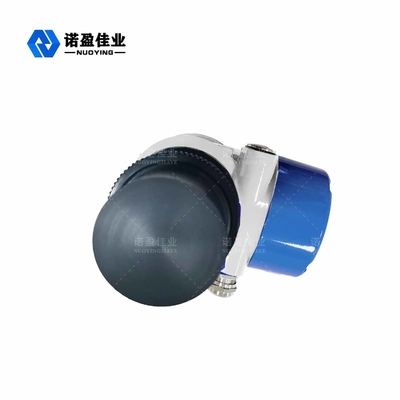

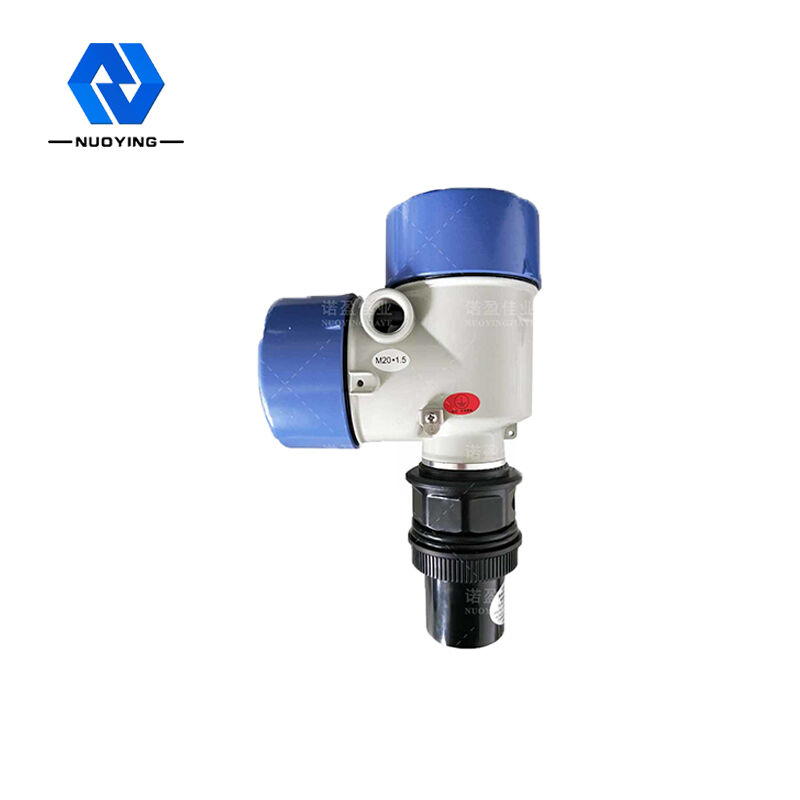

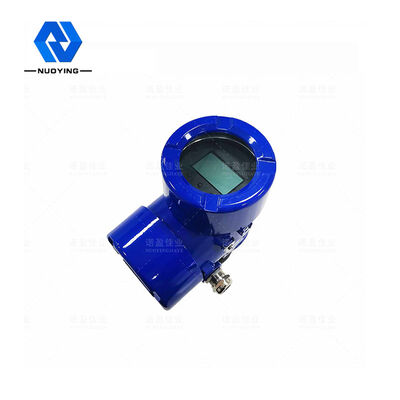

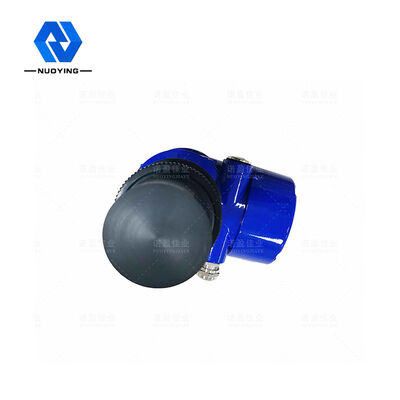

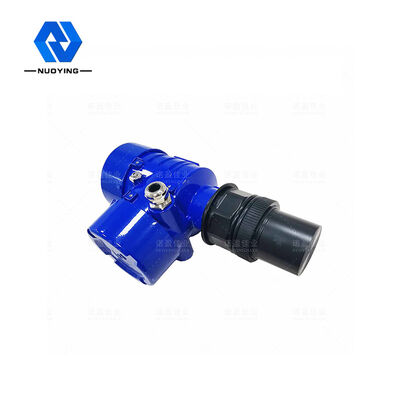

Intellektualisierung des Ultraschall-Füllstandswandlers IP65 mit LCD-Anzeige

Intellektualisierung des Ultraschall-Füllstandswandlers IP65 mit LCD-Anzeige

Markenbezeichnung: Nuoying JIAYE
Modellnummer: NYCSUL-503
MOQ: 1 Satz
Preis: $100 to $1300
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Immer produzieren
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion proof certificate
Messbereich:
0-10m
Frequenzbereich:
40KHz、 100KHz
Explosion-proofgrade:
ExiaCT6Ⅱ GA
Schutz-Klasse:
IP65, IP67
Anzeige:
LCD
Einstellung des Ertrages:
Obere Grenzeinstellung, Einstellung der untereren Grenze
Anzeigemodus:
Füllstand, Abstand (leere Höhe)
Prozesstemperatur:
-20~+70℃
Verpackung Informationen:
30cm×25cm×20cm
Versorgungsmaterial-Fähigkeit:
Immer produzieren
Hervorheben:

IP65-Ultraschall-Füllstandssensor

,

Ultraschall-Füllstandssensor Intellektualisierung

,

IP65-Ultraschall-Öltank-Füllstandssensor

Produktbeschreibung



Ultraschall-Füllstandstransmitter



Der Ultraschall-Füllstandsmesser ist ein mikroprozessorgesteuerter digitaler Füllstandsmesser.Bei der Messung des Ultraschallimpulses durch den Sensor (Wandler) werden Schallwellen nach der Flüssigkeitsoberflächenreflexion durch denselben Sensor empfangen, durch einen piezoelektrischen Kristall in elektrische Signale umgewandelt und durch Schallwellen zwischen dem Senden und dem Empfangen der Zeit, um den Sensor zu berechnen gemessener Abstand auf der Oberfläche der Flüssigkeit.Aufgrund der berührungslosen Messung ist das gemessene Medium nahezu unbegrenzt und kann in einer Vielzahl von Flüssigkeits- und Feststoffhöhenmessungen eingesetzt werden.

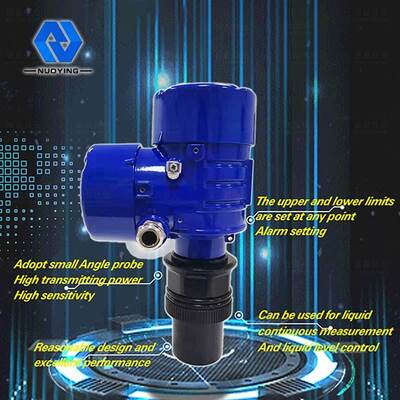

Intellektualisierung des Ultraschall-Füllstandswandlers IP65 mit LCD-Anzeige 0



Ultraschall-FüllstandstransmitterTechnische Parameter



Typische Anwendung Füllstandsmessung
Frequenzbereich 40 KHz,100 KHz
Sondentyp Integriert
Sondenmaterial PP/PVC/PTFE/304 (optional)
Messbereich 020m
Messgenauigkeit 0,25 % (Bereich20m)
Messwinkel 10°
Stromversorgung 24VDC,220 VAC
Prozesstemperatur (-20-70℃)
Prozessdruck Normaldruck
Prozessverbindung Gewinde, Flansch, Winkelmontage (optional)
Signalausgang 4...20mA/HART/RS485...
Anzeigemodus Füllstand, Abstand (Leerhöhe)
Ausgang einstellen Einstellung der oberen Grenze, Einstellung der unteren Grenze
Anzeige LCD
Schalenmaterial Polypropylen/Aluminium
Schutzklasse IP65,IP67
Explosionsgeschützt ExiaCT6Ga



Hinweis: Kundenspezifisch auf Anfrage



Ultraschall-FüllstandstransmitterInstallationsprinzip



Der blinde Fleck des Ultraschall-Füllstandsmessers muss bei der Installation des Ultraschall-Füllstandsmessers berücksichtigt werden.Wenn der Flüssigkeitsstand in den Blindbereich gelangt, kann der Ultraschall-Füllstandsmesser den Flüssigkeitsstand nicht messen. Wenn Sie also die Reichweite des Ultraschall-Füllstandsmessers bestimmen, müssen Sie einen Spielraum von 50 cm einplanen. Die Installation muss die Sonde etwa 50 cm höher als der höchste Stand sein .Auf diese Weise können wir die genaue Überwachung des Flüssigkeitsstands und die Sicherheit des Ultraschall-Füllstandsmessers gewährleisten.



Im tatsächlichen Gebrauch wurde der Füllstandsanzeiger aufgrund einer unsachgemäßen Installation vollständig in Wasser getaucht, was zu einer vollständigen Beschädigung des Füllstandsanzeigers führte, so dass es notwendig ist, den höchsten Füllstandswert der gemessenen Flüssigkeit zu berücksichtigen.



Auf die Maschineninstallation sollte geachtet werden: Wenn die Installation senkrecht zur Testoberfläche erfolgen soll, vermeiden Sie die Verwendung zum Messen der Schaumeigenschaften von Objekten, vermeiden Sie die Installation auf Entfernungsmessflächen, deren Abstand kleiner als der tote Bereich ist (toter Fleck: jedes Produkt hat ein Standard, zusammen mit dem Produkt), Strahl sollte berücksichtigt werden, um zu vermeiden, dass Material nicht auf Bewässerung und Behälterwand trifft, Erkennung von Schüttgütern sollte die Sondenposition anpassen, Messfehler reduzieren.
