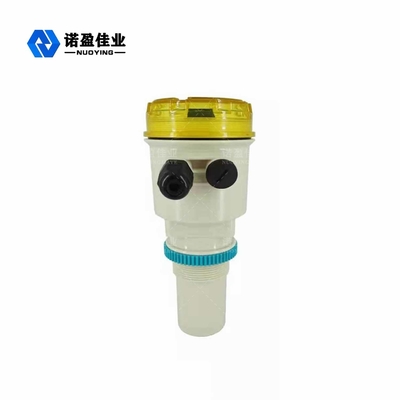

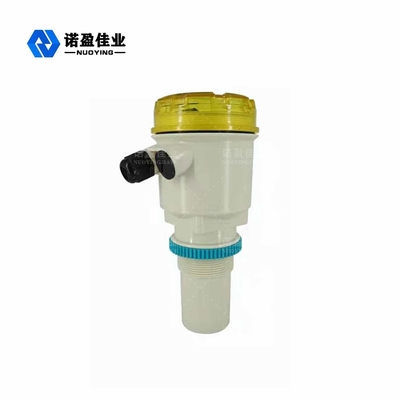

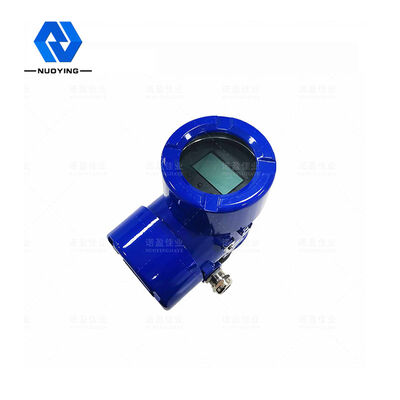

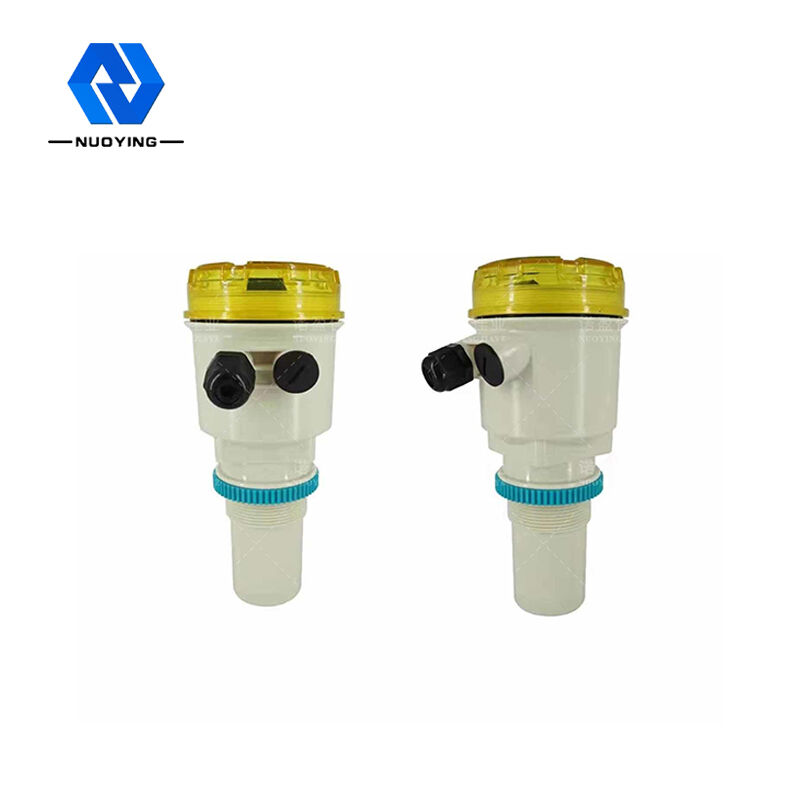

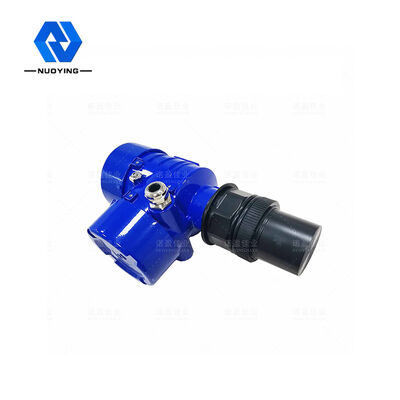

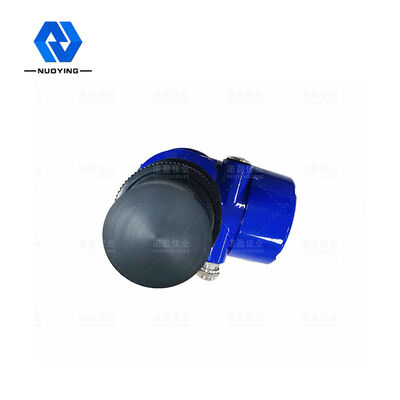

Produktdetails:
|
| Typische Anwendung: | Füllstandmaß | Frequenzbereich: | 40KHz、 100KHz |
|---|---|---|---|
| Sondentyp: | Integriert | Sondenmaterial: | PP/PVC/PTFE/304 (optional) |
| Measuringangle: | 10° | Stromversorgung: | 24VDC、 220VAC |
| Prozesstemperatur: | -20~+70℃ | Prozessdruck: | Normaldruck |
| Markieren: | Ultraschallbehälter-Niveauschalter des wasser-100KHz,Ultraschallwasser-Behälter-Niveauschalter PTFE,PTFE-Ultraschallwasserspiegelübermittler |
||
Entfernung [m] = Zeit × Schallgeschwindigkeit /2 [m]
Die Temperaturkompensationsformel der Schallgeschwindigkeit lautet: Umgebungsschallgeschwindigkeit = 331,5 + 0,6× Temperatur
| Typische Anwendung | Füllstandsmessung |
| Frequenzbereich | 40 KHz,100 KHz |
| Sondentyp | Integriert |
| Sondenmaterial | PP/PVC/PTFE/304 (optional) |
| Messbereich | 0～20m |
| Messgenauigkeit | ＜0,25 % (Bereich＜20m) |
| Messwinkel | 10° |
| Stromversorgung | 24VDC,220 VAC |
| Prozesstemperatur | -20～+70℃ |
| Prozessdruck | Normaldruck |
| Prozessverbindung | Gewinde, Flansch, Winkelmontage (optional) |
| Signalausgang | 4...20mA/HART/RS485... |
| Anzeigemodus | Füllstand, Abstand (Leerhöhe) |
| Ausgang einstellen | Einstellung der oberen Grenze, Einstellung der unteren Grenze |
| Anzeige | LC D |
| Schalenmaterial | Polypropylen/Aluminium |
| Schutzklasse | IP65,IP67 |
| Explosionsgeschützt | ExiaⅡCT6Ga |
Das Arbeitsprinzip des Ultraschall-Füllstandsmessers besteht darin, dass der Ultraschallwandler (Sonde) hochfrequente Impulsschallwellen aussendet, wenn er auf die Oberfläche des gemessenen Objektpegels (Material) trifft, reflektiert und zurück umgewandelt wird, um das Echo zu reflektieren, das vom Wandler in ein elektrisches Signal empfangen wird .Die Laufzeit von Schallwellen ist proportional zum Abstand von der Oberfläche des Objekts.Die Beziehung zwischen Schallübertragungsabstand S und Schallgeschwindigkeit C und Schallübertragungszeit T kann durch eine Formel ausgedrückt werden: S = C × T/2.
Da der gesendete Ultraschallimpuls eine bestimmte Breite hat, überlappt die reflektierte Welle mit der gesendeten Welle in einem kleinen Bereich in der Nähe des Wandlers, sodass der Entfernungswert nicht erkannt und gemessen werden kann.Dieser Bereich wird als blinder Fleck der Messung bezeichnet.Die Größe des Blindbereichs hängt von der Art des Ultraschall-Füllstandsmessgeräts ab.
Der Sondenteil sendet Ultraschallwellen aus, die Begegnung der Ultraschallwelle mit dem Luftdichteunterschied ist größer als das Medium wird reflektiert, die reflektierte Welle wird vom Sondenteil empfangen, der Abstand zwischen Sonde und Oberfläche der Flüssigkeit (Objekt) und die Ultraschallzeit sind proportional zu:
※ Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden!
