Produktdetails:
|
Measuringangle: | 10° | Maß accura: | <0.25% (Range<20m) |
---|---|---|---|
Messbereich: | 0-20m | ProbeMaterial: | PP/PVC/PTFE/304 (optional) |
Sondentyp: | Integriert | Signalausgabe: | 4… 20mA/HART/RS485… |
Anzeigemodus: | Füllstand, Abstand (leere Höhe) | Einstellung des Ertrages: | Obere Grenzeinstellung, Einstellung der untereren Grenze |
Markieren: | PVC-Ultraschall-Füllstandsgeber,20 m Ultraschall-Füllstandsmesser,PVC-Ultraschall-Wasserstandssensor |

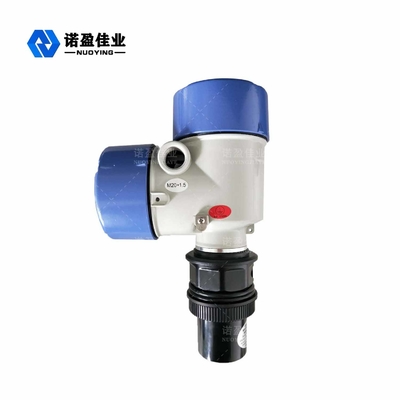

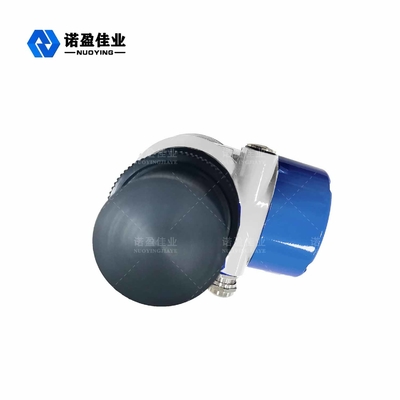

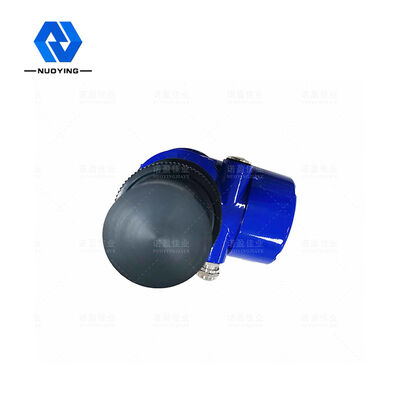

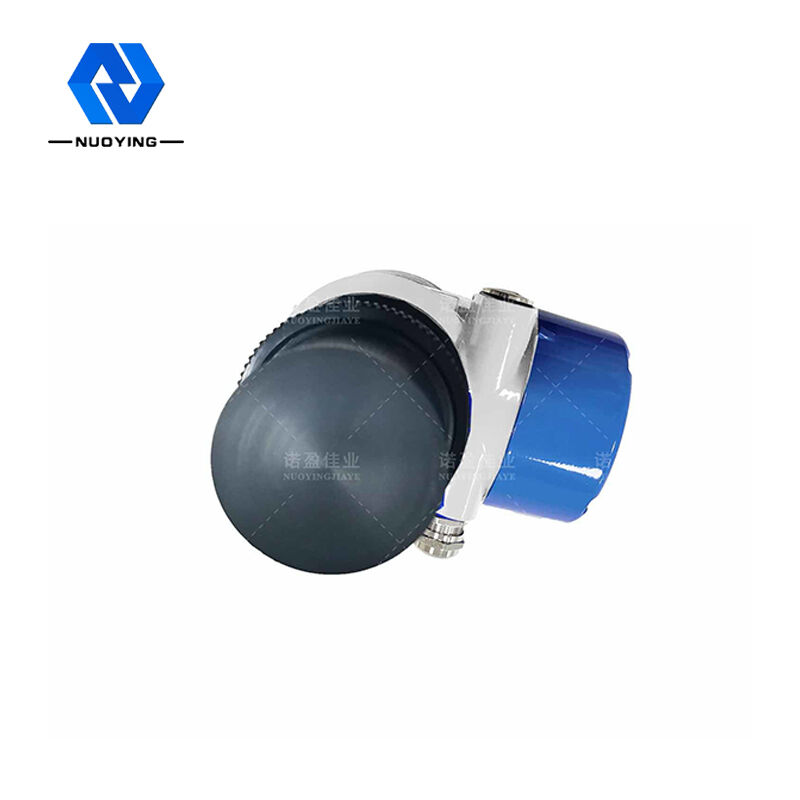

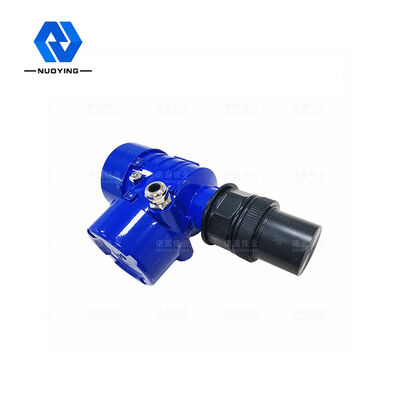

Ultraschall-Füllstandstransmitter
Der Ultraschall-Füllstandsmesser ist ein mikroprozessorgesteuerter digitaler Füllstandsmesser.Bei der Messung des Ultraschallimpulses durch den Sensor (Wandler) werden Schallwellen nach der Flüssigkeitsoberflächenreflexion durch denselben Sensor empfangen, durch einen piezoelektrischen Kristall in elektrische Signale umgewandelt und durch Schallwellen zwischen dem Senden und dem Empfangen der Zeit, um den Sensor zu berechnen gemessener Abstand auf der Oberfläche der Flüssigkeit.Aufgrund der berührungslosen Messung ist das gemessene Medium nahezu unbegrenzt und kann in einer Vielzahl von Flüssigkeits- und Feststoffhöhenmessungen eingesetzt werden.
Ultraschall-FüllstandstransmitterTechnische Parameter
Typische Anwendung | Füllstandsmessung |
Frequenzbereich | 40 kHz, 100 kHz |
Sondentyp | Integriert |
Sondenmaterial | PP/PVC/PTFE/304 (optional) |
Messbereich | 0 ~ 20 m |
Messgenauigkeit | <0,25 % (Reichweite <20 m) |
Messwinkel | 10° |
Stromversorgung | 24 VDC, 220 VAC |
Prozesstemperatur | (-20-70℃) |
Prozessdruck | Normaldruck |
Prozessverbindung | Gewinde, Flansch, Winkelmontage (optional) |
Signalausgang | 4...20mA/HART/RS485... |
Anzeigemodus | Füllstand, Abstand (Leerhöhe) |
Ausgang einstellen | Einstellung der oberen Grenze, Einstellung der unteren Grenze |

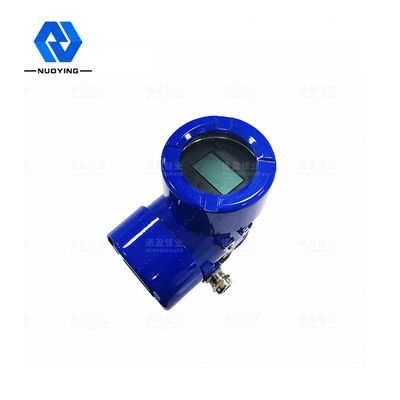

Anzeige | LCD |
Schalenmaterial | Polypropylen/Aluminium |
Schutzklasse | IP65,IP67 |
Explosionsgeschützt | ExiaⅡCT6 Ga |
Hinweis: Kundenspezifisch auf Anfrage

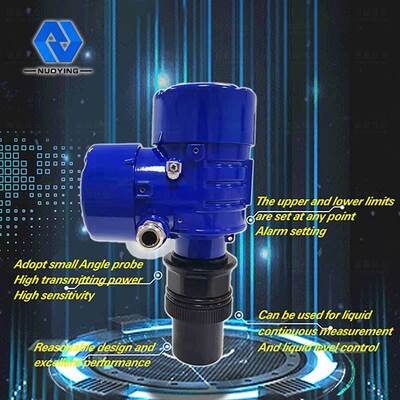

Ultraschall-FüllstandstransmitterDesign-Merkmale
