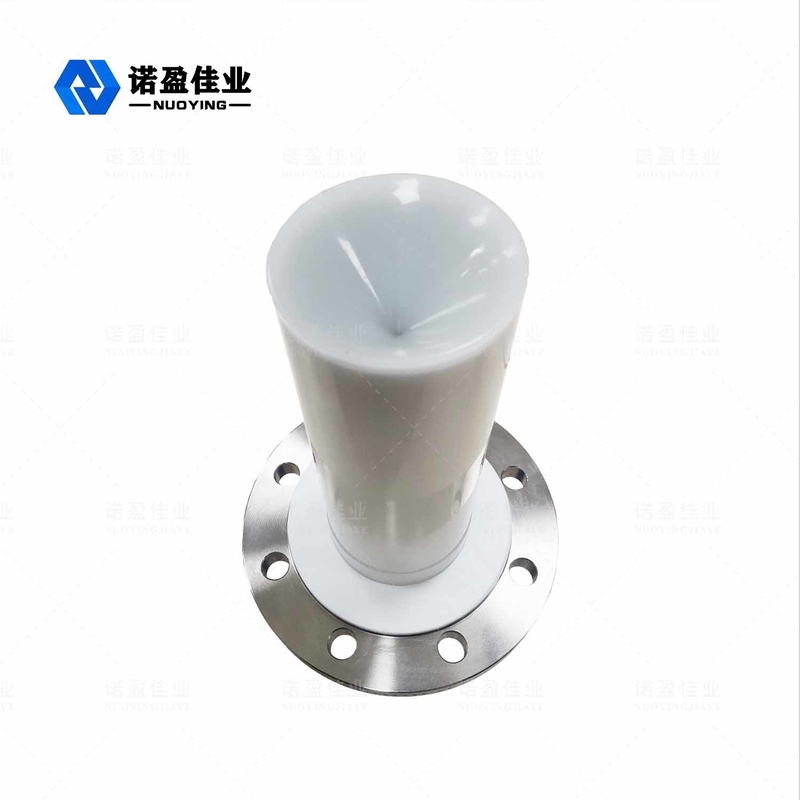

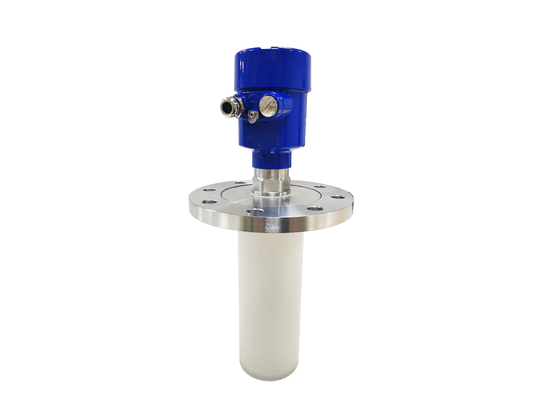

Kontakt-Radar-waagerecht ausgerichtetes Messgerät-Maß NYRD80X der langen Strecken-26GHz nicht

Kontakt-Radar-waagerecht ausgerichtetes Messgerät-Maß NYRD80X der langen Strecken-26GHz nicht

Markenbezeichnung: nuoyingjiaye
Model Number: Reihe NYRD-806
MOQ: 1
Preis: $130 to $9000
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 500 PC vor
Ausführliche Information
Herkunftsort:
Xi'an, Shaanxi
Zertifizierung:
CE
Produkte modellieren:
NYRD80X
Eigenschaften:
Zugetroffen auf eine Vielzahl von komplexen Bedingungen.
Typische Anwendung:
Staub, kleine particals des Materials, keine mischende Flüssigkeit
Prozesstemperatur:
-40~130℃
Art:
Berührungsfrei
Verpackung Informationen:
Standard
Versorgungsmaterial-Fähigkeit:
Monat 500 PC vor
Hervorheben:

Radar-waagerecht ausgerichtetes Maß-Messgerät

,

Radar-waagerecht ausgerichtetes Messgerät NYRD80X

,

Lange Strecken-Radar-Niveauschalter 26GHz

Produkt-Beschreibung

Der Reihensensor des Meters NYRD80X des Radars waagerecht ausgerichtete ist ein waagerecht ausgerichtetes Messgerät des Hochfrequenzradars 26GHz mit einem maximalen Maßabstand von 80 Metern. Die Antenne wird weiter optimiert, und der neue schnelle Mikroprozessor kann Hochgeschwindigkeitssignalanalyse und die Verarbeitung durchführen, damit das Instrument für einige komplexe Maßbedingungen wie Reaktionsgold und feste Silos benutzt werden kann.



Funktionsprinzip des Radar-waagerecht ausgerichteten Übermittlers



Die waagerecht ausgerichtete Antenne des Radars strahlt schmale Mikrowellenimpulse aus, die abwärts durch die Antenne übertragen werden. Nachdem die Pulswelle die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder, und das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, erreicht die elektromagnetische Welle das Ziel und wird zurück zu dem Empfänger reflektiert. Die Zeit, die es nimmt, um hin und her zu gehen, ist fast blitzschnell)





                                   Kontakt-Radar-waagerecht ausgerichtetes Messgerät-Maß NYRD80X der langen Strecken-26GHz nicht 0



Datum des Maßes: die Dichtfläche der Unterseite des Fadens oder des Flansches.

Anmerkung: wenn unter Verwendung des Radarobjektebene-TIMINGs, überprüfen Sie, ob das höchste materielle Niveau das Totgebiet des Maßes nicht eintragen kann (der Bereich gezeigt in D).



Ausrüstungsbeschreibungen des Radar-waagerecht ausgerichteten Übermittlers



◎Antennengröße ist klein, einfach zu installieren, berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.

◎Fast undurchdringlich für Korrosion und Schaum. Beeinflußt nicht durch mittlere Dichte-, Temperatur- und Druckänderung.

◎Ernste Staubumwelt hat geringe Wirkung auf die Arbeit des waagerecht ausgerichteten Hochfrequenzmeters.

◎Kürzere Wellenlängen, bessere Reflexion von schrägen festen Oberflächen.

◎Öffnungswinkel ist, Energiekonzentration klein, erhöhen die Echofähigkeit ist gleichzeitig förderlich, Störung zu vermeiden.

◎Das Maßtotgebiet ist kleiner, und gute Ergebnisse können für Kleintraktormaß erzielt werden.

◎Hohes störsignalisierendes Verhältnis, sogar im Falle der Schwankungen kann bessere Leistung erzielen.

◎, Ist die beste Wahl für das Messen von festen und niedrigen Dielektrizitätskonstantemedien Hochfrequenz.



                                                     Kontakt-Radar-waagerecht ausgerichtetes Messgerät-Maß NYRD80X der langen Strecken-26GHz nicht 1



Technischer Parameter waagerecht ausgerichteten des Übermittlers des Radar-NYRD86



Typische Anwendung Alle Arten von flüssigem (starke Korrosion, niedrige Dielektrizitätskonstante, Rühren, Dampf, Kristallisation, Kondensation, Schlamm, hohe Temperatur und Hochdruck, usw.)
Alle Arten Staub (starker Staub, Staub, Zementpulver, Kalkpulver, Flugasche, Kristallisation, usw.)
Alle Arten von festem (Korn, kleine Steine, Eisenerz, Kohle, etc.)
Produktmodell NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86
NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL
Antennenform Stangenart, Wasserart, Plattenart, hornförmige, polierende Oberfläche, Perspektivenlinse
Antennenmaterial PTFE, 304/316, PP., PFA
Messbereich 10m, 20m, 30m, 35m, 40m, 80m
Maßgenauigkeit 0.05%~0.1% F.S
Stromversorgung 24VDC (Zweidraht-, 4-adrig), 220VAC
Signalausgabe 4… 20mA/HART/RS485/Modbus…
Prozesstemperatur

- 40 | + 130 ℃, -40 | + 150 ℃, -40 | + ℃ 260, - 40 | + ℃ 1200

Prozessdruck - 0,1 | 0. 3MPa, - 0. 1 | 2. 0MPa, - 0. 1 | 4. 0MPa
Prozessverbindung Faden, Klammer, Flansch, gesundheitliche Klammer (optional)
Elektrische Schnittstelle M20×1.5, ½ „NPT
Schutzgrad IP65, IP67, IP 68 (optional)
Explosionssicherer Grad ExiaIICT6 GA, ExdIICT6Gb (sehen Sie Zertifikat für Details)



※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
