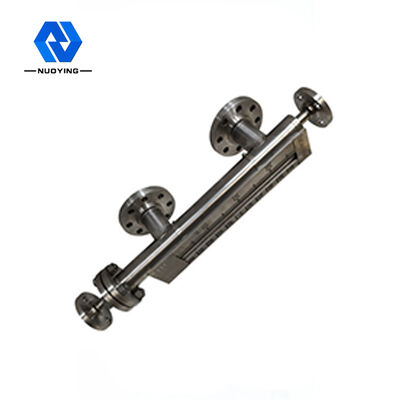

Klappen-magnetisches waagerecht ausgerichtetes Meter-Ölstand-Sensor-Indikatormessgerät der hohen Temperatur

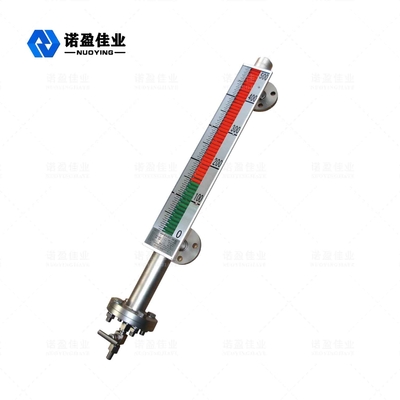

Hochtemperatur-Ölstandsanzeiger-Messgerät mit Magnetklappe

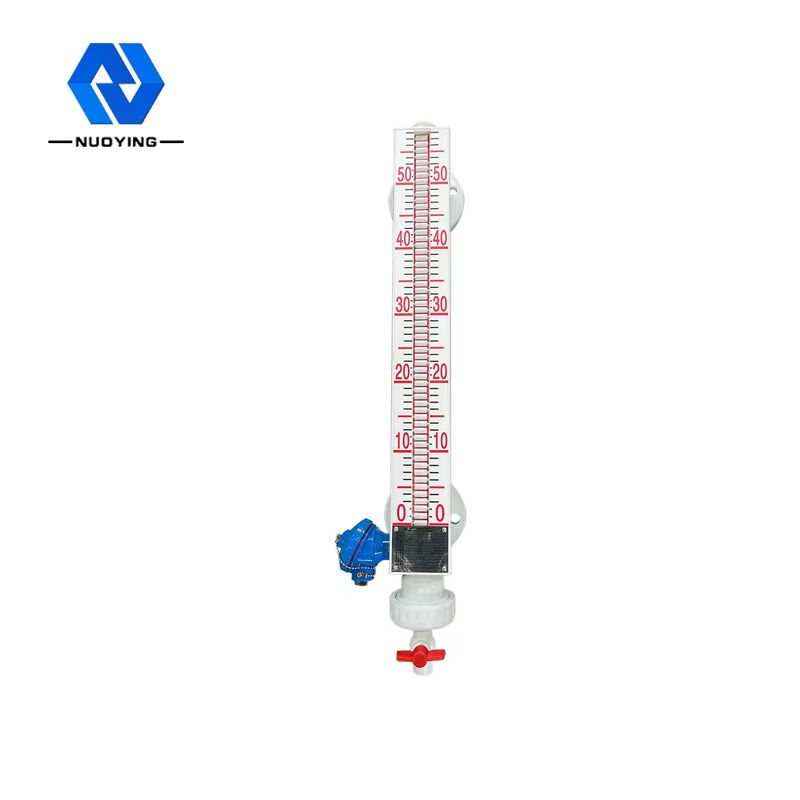

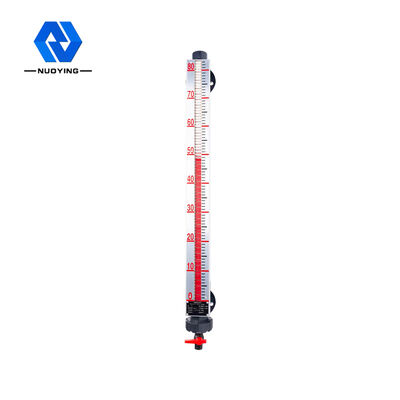

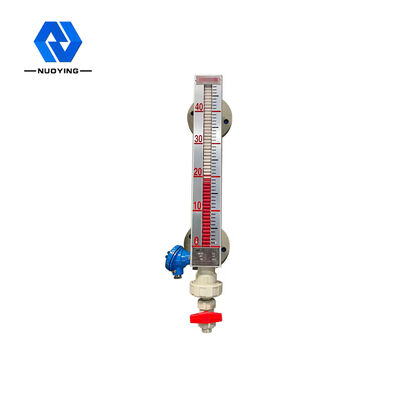

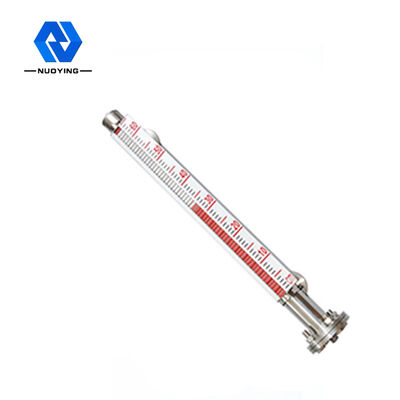

Produktbeschreibung Magnetklappen-Füllstandsanzeiger

Der Magnetklappen-Füllstandsanzeiger kann zur Füllstandserkennung in verschiedenen Türmen, Tanks, Behältern, Kugeltanks und Kesseln verwendet werden. Der Magnetklappen-Füllstandsanzeiger kann eine hohe Dichtheit und Leckagefreiheit erreichen und in Umgebungen mit hohen Temperaturen, hohem Druck und Korrosionsbeständigkeit eingesetzt werden.

Der Magnetklappen-Flüssigkeitsstandsanzeiger verfügt über einen Hohlraum (Messrohr oder Hauptrohr), der die Schwimmkugel aufnimmt. Der Hohlraum bildet über Flansche oder andere geeignete Verbindungsmethoden eine Verbindungseinrichtung mit dem Behälter. Gemäß dem Prinzip des Verbinders ist die Flüssigkeitshöhe im Hohlraum bei Änderung des Flüssigkeitsstands im Behälter gleich der Flüssigkeitshöhe im Behälter, sodass die Schwimmkugel im Hohlraum nach oben und unten bewegt wird und der Flüssigkeitsstand im Behälter mit dem Ansteigen und Fallen des Flüssigkeitsstands im Behälter steigt und fällt. Zu diesem Zeitpunkt können wir den Flüssigkeitsstand nicht sehen, daher ist außerhalb des Hohlraums eine magnetische Klappensäule installiert.

An der Verbindungsstelle zwischen der in die Flüssigkeit eintauchenden Schwimmkugel und dem Schwimmteil ist ein Permanentmagnetstahl installiert. Wenn der Flüssigkeitsstand im gemessenen Behälter steigt und fällt, steigen und fallen auch der Magnet schwimmer im Körperrohr des Füllstandsanzeigers, und der Permanentmagnetstahl im Schwimmer überträgt über die magnetische Kopplung die Anzeige der magnetischen Klappensäule, die die roten und weißen Klappensäulen um 180° dreht. Wenn der Flüssigkeitsstand steigt, ändert sich die Klappensäule von weiß zu rot, und wenn der Flüssigkeitsstand fällt, ändert sich die Klappensäule von rot zu weiß. Die Trennlinie zwischen Rot und Weiß ist die tatsächliche Höhe des Flüssigkeitsstands im Behälter, um eine klare Anzeige des Flüssigkeitsstands zu erreichen.

Konstruktionsmerkmale des Magnetklappen-Füllstandsanzeigers

◎Einfache Struktur, solide und zuverlässig, stabiler Betrieb.

◎Die Kalibrierung ist klar und leicht ablesbar.

◎Misst und zeigt korrosive, entzündliche, giftige, Hochtemperatur- und verschmutzte Flüssigkeitsstände an.

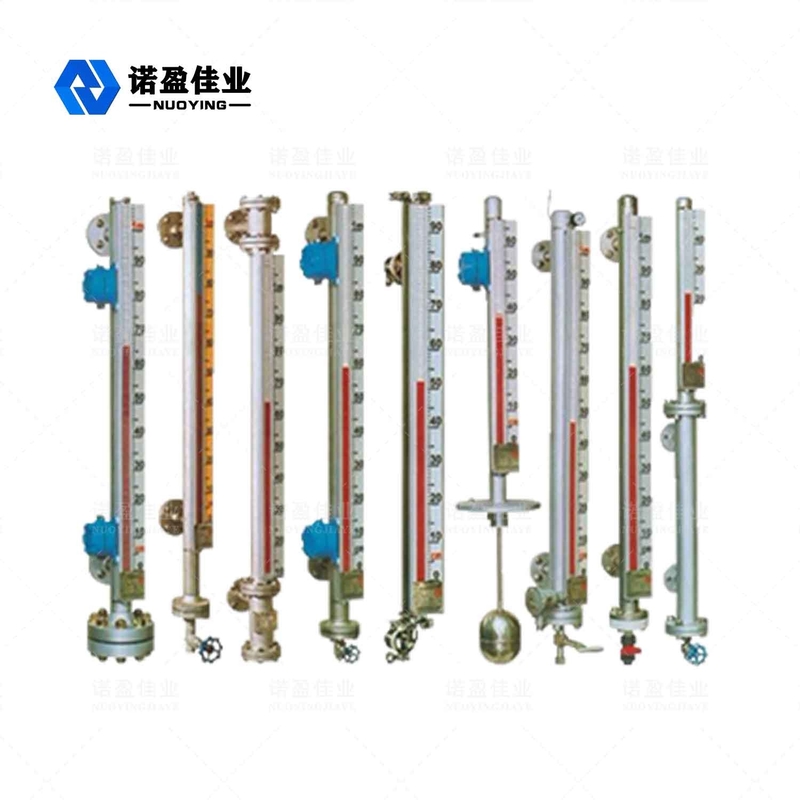

◎Mehrere Installations- und Anschlussmöglichkeiten verfügbar.
