Produktdetails:
|
| Typische Anwendung: | Füllstandmaß | Messbereich: | 0 〜 6m |
|---|---|---|---|
| Messende Genauigkeit: | ±3 mm, ±5 mm | Mittlere Dichte: | ≥0,425 g/cm3 |
| Dichteunterschied: | ≥0,1 g/cm3 | Mittlere Viskosität: | ≤0.4Pa.S |
| Steuerertrag: | 220VAC, 1A | Getriebeertrag: | 4~20mA (Stromversorgung 24VDC) |
| Markieren: | Platten-magnetisches Floss-waagerecht ausgerichteter Übermittler,6m magnetisches Floss-Niveauschalter,Flansch-magnetische Floss-Art Niveau-Übermittler |
||

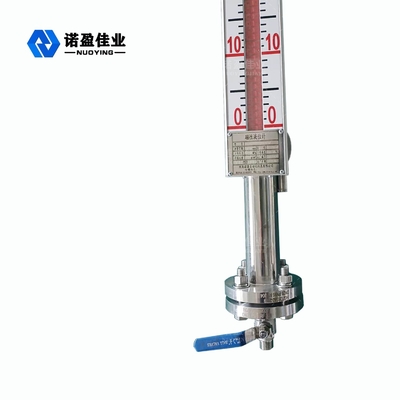

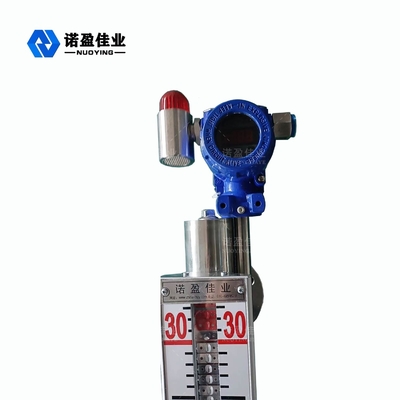

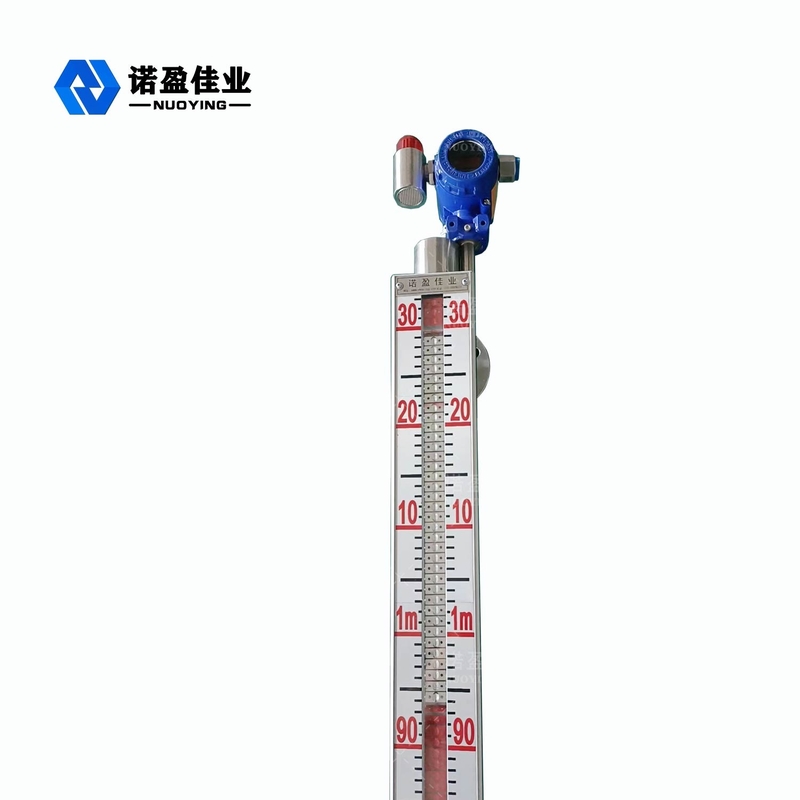

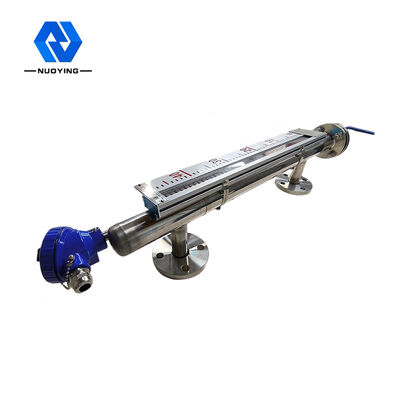

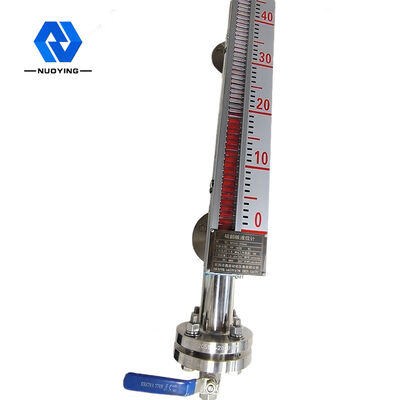

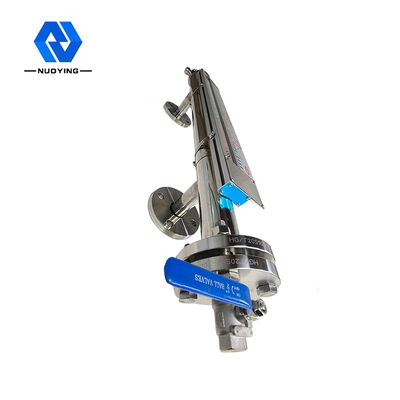

Flansch-Installation ins Auge fallende des NYUHZ-Platten-magnetische waagerecht ausgerichtete Übermittler-6m
NYUHZ-Platten-magnetisches waagerecht ausgerichtetes Übermittler-Funktionsprinzip
Das magnetische Meter hat eine Kammer, die einen sich hin- und herbewegenden Ball enthält, und der Hohlraum wird durch Flansch oder andere passende Verbindung zum Behälter angeschlossen. Entsprechend dem Prinzip der Verbindungsstücke, mit der Änderung des Füllstandes im Behälter, ist der Füllstand im Hohlraum so der selbe wie der Füllstand im Behälter, also wird der sich hin- und herbewegende Ball in der Kammer auf und ab, mit dem Aufstieg und dem Fall des Füllstandes im Behälter gefahren. An diesem Punkt können wir den Füllstand nicht sehen, also haben wir eine magnetische Anzeige des Spaltenleichten schlages auf außerhalb des Hohlraumes.

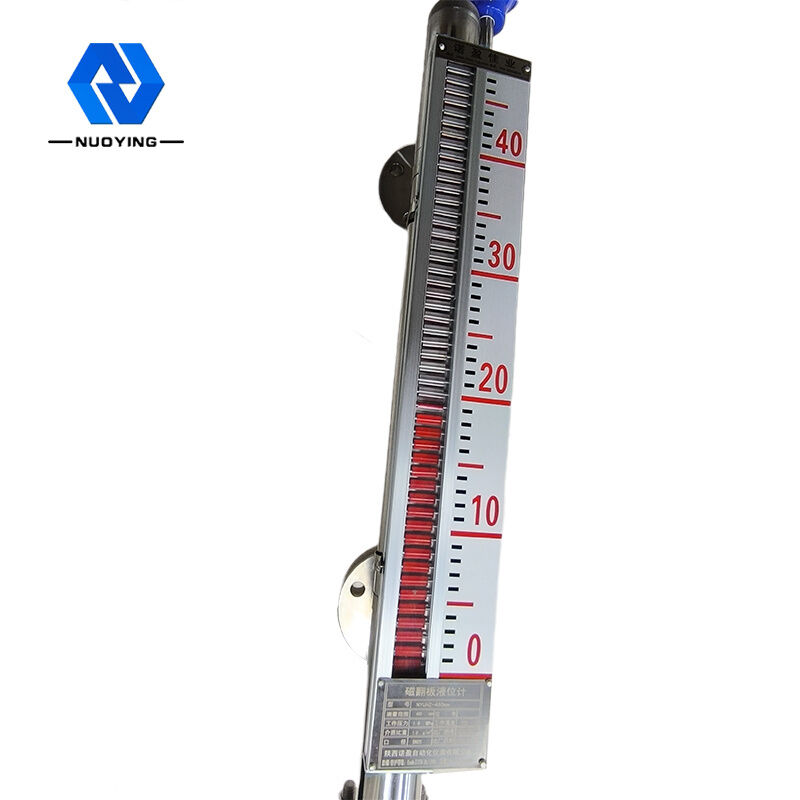

Zwischen der sinkenden Flüssigkeit des sich hin- und herbewegenden Balls und dem sich hin- und herbewegenden Teil installierte dauerhaften magnetischen Stahl an der Kreuzung, wenn der Füllstand in den gemessenen Behälteraufstiegen und -fällen, so das magnetische Floss im Füllstandmessgerät-Körperrohr tut. Der dauerhafte magnetische Stahl im Floss wird dem magnetischen Spaltenindikator durch Magnetkupplung übermittelt und fährt die roten und weißen Rollen, um ° 180 leicht zu schlagen. Wenn der Füllstand steigt, die Spaltenänderungen des leichten Schlages von Weiß zu Rot und wenn der Füllstand fällt, itis das Gegenteil. Die rote und weiße Kreuzung des Indikators ist auf die tatsächliche Höhe des Füllstandes innerhalb des Behälters und so verwirklicht klares Indiz des Füllstandes.
NYUHZ-Platten-magnetischer waagerecht ausgerichteter Übermittler-technischer Parameter
| Typische Anwendung | Füllstandmaß |
| Messbereich | 0~6m |
| Messende Genauigkeit | ±3mm, ±5mm (optional) |
| Mittlere Dichte | ≥0.425g/cm3 |
| Dichteunterschied | ≥0,1g/cm3 |
| Mittlere Viskosität | ≤0.4Pa.S |
| Steuerertrag | 220VAC, 1A |
| Getriebeertrag | 4~20mA (Stromversorgung 24VDC) |
| Prozesstemperatur | -50 | °C 350 |
| Prozessdruck | -0,1~ +16MPa |
| Unterscheidungsrate | ±lmm |
| Prozessverbindung | Flansch (optional) |
| Schutzgrad | IP67 |
| Explosionssicherer Grad: | Exia IICT6 GA (optional) |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
NYUHZ-Platten-magnetische waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibungen
◎Einfache Struktur-, feste und zuverlässige, stabileoperation.
◎Die Szenenanzeigenskala ist klares, ins Auge fallendes einfaches zu lesen.
◎Füllstände, die gemessen werden und angezeigt werden, um ätzend können, brennbar, giftig, hohe Temperatur zu sein, aufgeregt und verseucht werden.
◎Mehrfache Installationsformen, mehrfache Verbindungsformen können optional sein.
◎Prüfdruckstrecke vom vollen Vakuum zu MPa 10.
◎Auslegungstemperatur range-160 〜 +450 °C.
◎Berufsentwurf für speziellen Druck und Temperatur.
NYUHZ-Platten-magnetische waagerecht ausgerichtete Übermittler-Installations-Anforderung
NYUHZ-Platten-magnetischer waagerecht ausgerichteter Übermittler-Einsatzbereich
Das waagerecht ausgerichtete Messgerät der magnetischen Klappe kann für mittlere waagerecht ausgerichtete Entdeckung von verschiedenen Türmen, von Behältern, von Nut, von kugelförmigen Behältern und von Kesseln benutzt werden. Magnetisches Klappenniveaumessgerät kann hohe Dichtung, Antidurchsickern und passendes für hohe Temperatur, Hochdruck-, korrosionsbeständige Gelegenheiten erzielen.
