Produktdetails:
|
Produktmodell: | NYSP-M19 | Antennenmaterial: | PTFE, 304.316 |
---|---|---|---|
Maßgenauigkeit: | 0.05%~0.1% F.S | Messbereich: | 3m, 20m |
Signalausgabe: | 4-20mA/HART/RS485/Modbus… | Schutzgrad: | IP65, IP67, IP 68 (optional) |
Prozessdruck: | Prozessdruck | Explosionssicherer Grad: | ExiaIICT6Ga, ExdIICT6Gb (sehen Sie Zertifikat für Details) |
Markieren: | Antikorrosion Rf-Eintritts-Niveau-Übermittler,Digitalanzeigen-Eintritts-Art Niveauschalter,Eintritts-Niveau-Übermittler Rf-20mA |

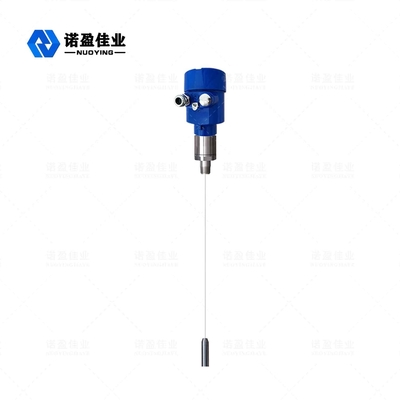

Meter-rostfeste waagerecht ausgerichtetes Messgerät-Digitalanzeige des Niveau-4-20mA
Hochfrequenz-Eintritts-Niveau-Meter Descriotion
Das Hochfrequenzeintritts-Niveaumeter ist ein ununterbrochenes waagerecht ausgerichtetes Maßprodukt, das auf dem Prinzip des Hochfrequenzeintritts basiert. Das Produkt hat die Vorteile der hohen Stabilität, der hohen Empfindlichkeit und der breiten Anwendung. Verglichen mit dem traditionellen kapazitiven waagerecht ausgerichteten Meter, nimmt es Modularbauweise an, die einfache und bequeme Instrumenteinstellung verwirklichen kann. Sobald die Einstellung abgeschlossen wird, kann sie und wartungsfrei für das Leben normalerweise benutzt werden. Sie ermöglicht Benutzern, die Operation der Ausrüstung und des Abkommens mit den Problemen in der Zeit intuitiv zu verstehen. Sie ist auch sicher und in den komplexen industriellen Gelegenheiten zuverlässig.
Hochfrequenz-Eintritts-Niveau-Meter-Funktions-Prinzip
Hochfrequenzeintritts-Maßtechnologie ist eine waagerecht ausgerichtete Maßtechnologie mit einzigartigen Vorteilen. Obgleich das Konzept der allgemeinen kapazitiven Maßtechnologie sehr ähnlich ist, fügt die Rf-Eintrittstechnologie einen Fahren-Schildstromkreis und einen Zerhackerstromkreis in der Elektronikeinheit hinzu, also kann sie das unabhängige Maß des Widerstands und der kapazitiven Reaktanz verwirklichen. Sie kann durch die Gesetze von Physik berechnet werden, die die Größe des Widerstands und der kapazitiven Reaktanz jedes möglichen hängenden Materials gleich ist, also kann der Effekt, der durch das hängende Material verursacht wird, von der Gesamtleistung durch die Phasenverschiebung des Schwingkreises gemessen werden und beseitigt werden.

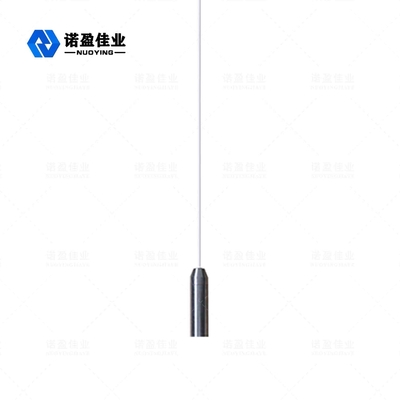

Die Sonde des Hochfrequenzeintritts-Niveaumeters ist in den Sammelbehälter installiert, und die Änderung des Hochfrequenzsignals, das durch die Änderung des materiellen Niveaus verursacht wird, wird durch die Sonde erreicht. Das Fahren-Schildende der Sonde kann den Rf-Strom an der Formung einer Schleife durch das hängende Material verhindern, das die Genauigkeit des Instrumentmaßes sicherstellt.
Hochfrequenz-Eintritts-Niveau-Meter-Parameter
Typische Anwendung | Flüssig (Korrosion, Leitfähigkeit, niedrige Dielektrizitätskonstante, Rühren, Schnittstelle, elektrischer Abbau, zähflüssig, Tiefbrunnen, große Strecke, etc.) |
Staub (leitfähig, Isolierungspulver, etc.) | |
Fest (leitfähig, Isolieren, ultrahocherhitzter isolierender Körper, etc.) | |

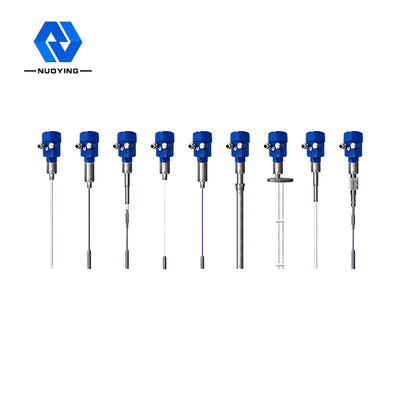

Produktmodell | NYSP-M16, NYSP-M17, NYSP-M18, NYSP-M19, NYSP-M20, NYSP-M21, NYSP-M22, NYSP-M23, NYSP-M24 |

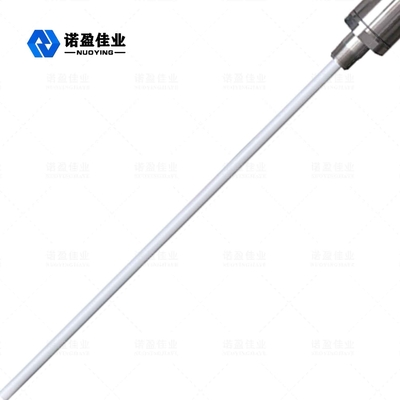

Antennenform | Flachkabel, Isolierflachkabel, nicht-Isolierflachkabel, steife Stangen, steife Isolierstangen, steife Isolierstangen an beiden Enden, zylinderförmige steife Stangen |
Antennenmaterial | PTFE, 304.316 |
Messbereich | 3m, 20m (Tiefbrunnen kann Hunderte von den Metern messen, kann besonders angefertigt werden) |
Maßgenauigkeit | 0.05%~0.1% F.S |
Stromversorgung | 24VDC |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Prozesstemperatur |
- 40 | + 130 ℃, -100 | + ℃ 200, - 40 | + ℃ 260, -50 | + ℃ 500 |
Prozessdruck | - 0,1 | 1.6Mpa, - 0. 1 | 4.0MPa, - 0. 1 | 6.3MPa |
Prozessverbindung | Faden, Flansch, (optional) |
Elektrische Schnittstelle | M20×1.5, ½ „NPT |
Schutzgrad | IP65, IP67, IP 68 (optional) |
Explosionssicherer Grad | ExiaIICT6Ga, ExdIICT6Gb (sehen Sie Zertifikat für Details) |
