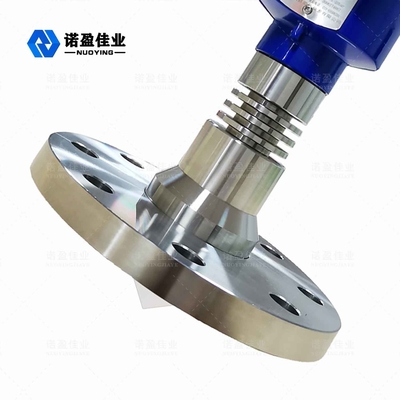

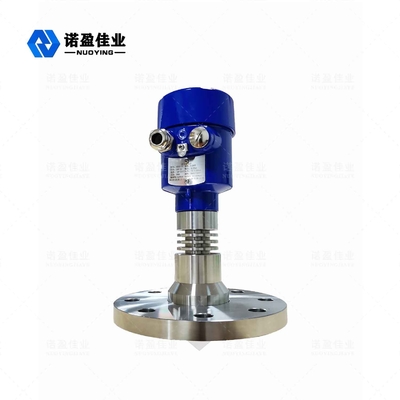

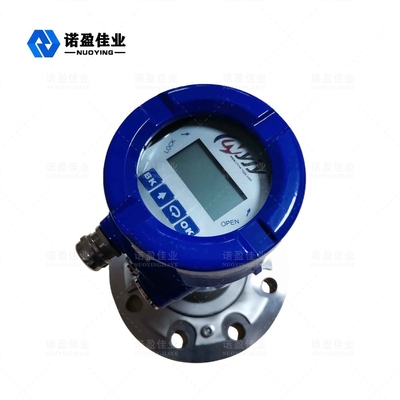

Platten-Art 26GHz NYRD - PB Radar-waagerecht ausgerichteter Übermittler angeschlossen mit Flansch

Platten-Art 26GHz NYRD - PB Radar-waagerecht ausgerichteter Übermittler angeschlossen mit Flansch

Markenbezeichnung: NUOYINGJIAYE
Model Number: NYRD-PB
MOQ: 1 PCS
Preis: $450 to $1700 /pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Ausführliche Information
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Einfache Kristallisation, Kondensation, ätzende Flüssigkeit, Pulver
Antennenmaterial:

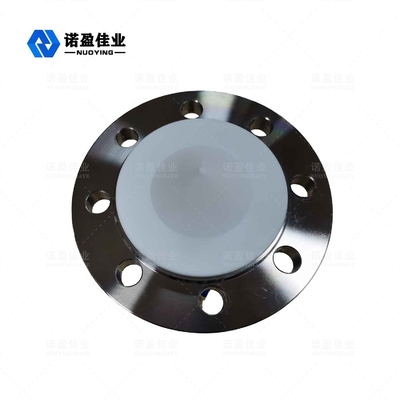

Plattenantenne, PTFE/316L (optional)
Messbereich:
40M
Schutzniveau:
IP67
Mittlere Temperatur:
-40~+260℃
Prozessverbindung:
Flansch (optional)
Prozessdruck:
-0.1~2.0MPa
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

Flansch verbundener Radar-waagerecht ausgerichteter Übermittler

,

Platten-Art Radar-Niveauschalter

,

Füllstand-Sensor des Radar-26GHz

Produkt-Beschreibung

Platten-Art Radar-waagerecht ausgerichteter Übermittler 26GHz NYRD-PB angeschlossen mit Flansch





Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip 26GHz NYRD-PB



Reihensensor des Meters NYRD80X des Radars ist waagerecht ausgerichteter ein waagerecht ausgerichtetes Messgerät des Hochfrequenzradars 26GHz mit einer maximalen Messdistanz von 80m. Die Radargegenstand-Positionsantenne strahlt einen schmalen Mikrowellenimpuls aus, der abwärts durch die Antenne übertragen wird. Nachdem die Pulswelle die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder. Das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in Objektebenesignal (weil Impulse so schnell reisen, die Zeit, die es nimmt, damit eine elektromagnetische Welle sein Ziel erreicht und zurück zu dem Empfänger aufzuprallen ist fast blitzschnell).

Das Datum des Maßes: Gewundene Grundfläche- oder Dichtfläche des Flansches.



Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung 26GHz NYRD-PB



Größe 1.Antenna ist klein, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.

2.Hardly beeinflußte durch Korrosion und Schaum; Beeinflußt nicht durch mittlere Dichte-, Temperatur- und Druckänderungen.

Umwelt des Staubes 3.Severe hat wenig Auswirkung auf die Operation des waagerecht ausgerichteten Hochfrequenzmeters.

4.Shorter Wellenlänge, bessere Reflexion für geneigte feste Oberflächen.

Öffnungswinkel 5.Small und starke Energie.

Totgebiet des Maßes 6.The ist kleiner, und gute Ergebnisse können für Kleintraktormaß erzielt werden.

störsignalisierendes Verhältnis 7.High für bessere Leistung sogar unter schwankenden Bedingungen.

8. Hochfrequenz-, die beste Wahl für das Messen von festen und niedrigen Dielektrizitätskonstantemedien.



Radar-waagerecht ausgerichteter Übermittler-technische Parameter 26GHz NYRD-PB



Typische Anwendung Einfache Kristallisation, Kondensation, ätzende Flüssigkeit, Pulver
Antennenmaterial Plattenantenne, PTFE/316L (optional)
Messbereich 40m
Messende Genauigkeit 0.05%-0.1%F.S
Stromversorgung 24VDC (zwei Linien, vier Linien)
Mittlere Temperatur -40~+260℃
Prozessverbindung Flansch (optional)
Prozessdruck -0.1~2.0MPa
Schutzniveau IP67
Explosionssicherer Grad Exia II CT6
Signalausgabe 4… 20mA/HART/RS485/Modbus…



Radar-waagerecht ausgerichtetes Übermittler Appications-Feld 26GHz NYRD-PB



1.Chemical: Rohöldestillationsturm, Rohstoffsilo, Zwischensilo, Reaktionsbehälter, Ammoniakbehälter, AsphaltSammelbehälter, etc.

2.Metallurgy: Hilfsstoffsilos, Elektrolysezellepufferbehälter, etc.

Betriebsmittel 3.Water: Kanäle, Reservoire, Ackerlandbewässerung, Flusswasserniveauüberwachung, Warnung der flutartigen Überschwemmung, städtische Überschwemmung, etc.

4.Foodstuffs: Saftfabrik, Molkerei, BrauereiSammelbehälter, etc.

5.Pharmaceuticals: Chinesische pharmazeutische Sammelbehälter, Trennzeichen, Fermenter, etc.

Behandlung 6.Water: Reservoire, Sickergruben, Wasserbehandlungsbehälter, Sedimentationsbecken, Tiefbrunnen, Trinkwassernetze, etc.

7.Other: Steinbruch, Umweltschutz, Schiffbau und andere Industrien.
