Produktdetails:
|
| Typische Anwendung: | Abflüsse, Reservoire, Flüsse, Seen, Untiefe, etc. | Antennenmaterial: | 316L (optional) |
|---|---|---|---|
| Messbereich: | 30m, 80m (optional) | Stromversorgung: | 24VDC (zwei Linien, vier Linien) |
| Mittlere Temperatur: | -40~+80℃ | Prozessverbindung: | Klammer, Flansch (optional) |
| Prozessdruck: | -0.1~2.0MPa | Signalausgabe: | RS485/Modbus… |
| Markieren: | Raumtemperatur-festes Radar-waagerecht ausgerichtetes Meter,Hornförmiger Radar-Niveauschalter,Waagerecht ausgerichtetes Meter des Radar-IP67 |
||

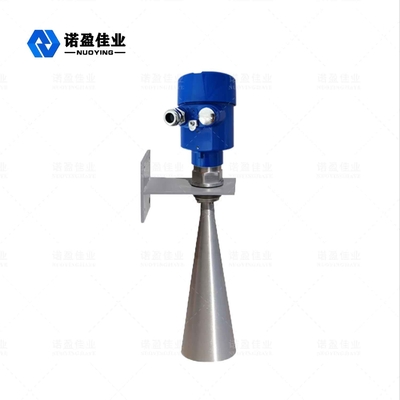

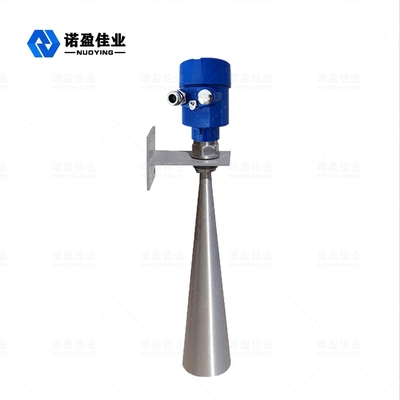

Hornförmiges festes 26GHz NYRD-SL Radar-waagerecht ausgerichteter Übermittler der Raumtemperatur-
Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip 26GHz NYRD-SL
Reihensensor des Meters NYRD80X des Radars ist waagerecht ausgerichteter ein waagerecht ausgerichtetes Messgerät des Hochfrequenzradars 26GHz mit einer maximalen Messdistanz von 80m. Die Antenne wird weiter optimiert, und der neue schnelle Mikroprozessor kann Signalanalyse der höheren Rate durchführen und die Verarbeitung, das Instrument herstellend kann im Reaktionskessel, im festen Behälter und in einigen komplexen Maßzuständen verwendet werden.
Die Radargegenstand-Positionsantenne strahlt einen schmalen Mikrowellenimpuls aus, der abwärts durch die Antenne übertragen wird. Nachdem die Pulswelle die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder. Das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in Objektebenesignal (weil Impulse so schnell reisen, die Zeit, die es nimmt, damit eine elektromagnetische Welle sein Ziel erreicht und zurück zu dem Empfänger aufzuprallen ist fast blitzschnell).
Das Datum des Maßes: Gewundene Grundfläche- oder Dichtfläche des Flansches.
Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung 26GHz NYRD-SL
Größe 1.Antenna ist klein, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
2.Hardly beeinflußte durch Korrosion und Schaum; Beeinflußt nicht durch mittlere Dichte-, Temperatur- und Druckänderungen.
Umwelt des Staubes 3.Severe hat wenig Auswirkung auf die Operation des waagerecht ausgerichteten Hochfrequenzmeters.
4.Shorter Wellenlänge, bessere Reflexion für geneigte feste Oberflächen.
Öffnungswinkel 5.Small und starke Energie.
Totgebiet des Maßes 6.The ist kleiner, und gute Ergebnisse können für Kleintraktormaß erzielt werden.
störsignalisierendes Verhältnis 7.High für bessere Leistung sogar unter schwankenden Bedingungen.
8. Hochfrequenz-, die beste Wahl für das Messen von festen und niedrigen Dielektrizitätskonstantemedien.
Radar-waagerecht ausgerichteter Übermittler-technische Parameter 26GHz NYRD-SL
| Typische Anwendung | Abflüsse, Reservoire, Flüsse, Seen, Untiefe, etc. |
| Antennenmaterial | 316L (optional) |
| Messbereich | 30m, 80m (optional) |
| Messende Genauigkeit | 0.05%-0.1%F.S |
| Stromversorgung | 24VDC (zwei Linien, vier Linien) |
| Mittlere Temperatur | -40~+80℃ |
| Prozessverbindung | Klammer, Flansch (optional) |
| Prozessdruck | -0.1~2.0MPa |
| Schutzniveau | IP67 |
| Explosionssicherer Grad | Exia II CT6 (optional) |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Radar-waagerecht ausgerichteter Übermittler-Einsatzbereich 26GHz NYRD-SL

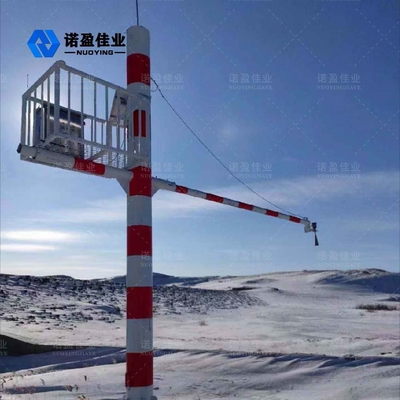

Betriebsmittel 1.Water: Kanäle, Reservoire, Ackerlandbewässerung, Flusswasserniveauüberwachung, Warnung der flutartigen Überschwemmung, städtische Überschwemmung, etc.
Behandlung 2.Water: Reservoire, Sickergruben, Wasserbehandlungsbehälter, Sedimentationsbecken, Tiefbrunnen, Trinkwassernetze, etc.
3.Other: Umweltschutz, Schiffbau und andere Industrien.
