Produktdetails:
|
Typische Anwendung: | Ätzende Flüssigkeit | Antennenmaterial: | PTFE (optional) |
---|---|---|---|
Messbereich: | 20m | Stromversorgung: | 24VDC (zwei Linien, vier Linien) |
Mittlere Temperatur: | -40~+150℃ | Prozessdruck: | -0.1~2.0MPa |
Prozessverbindung: | Flansch, angeflanschter Flansch (optional) | Signalausgabe: | 4… 20mA/HART/RS485/Modbus… |
Markieren: | Pole-Art Radar-waagerecht ausgerichteter Übermittler,Füllstand-Übermittler 6GHz,Flüssiger Radar-Niveauschalter |

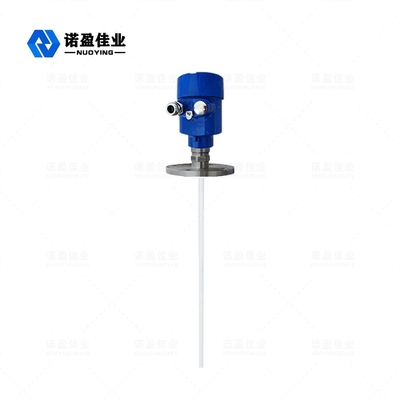

Verbilligte Pole-Art flüssiges Radar-waagerecht ausgerichteter Übermittler 6GHz NYRD802
Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip 6GHz NYRD802
kurze Mikrowelle pulsiert mit sehr niedriger Energie werden übertragen und empfangen durch das Antennensystem. Radarwellen pflanzen sich mit der Lichtgeschwindigkeit fort. Die Laufzeit kann in waagerecht ausgerichtetes Signal durch elektronische Bauelemente umgewandelt werden. Eine spezielle Fristverlängerungsmethode kann stabiles und genaues Maß in einer sehr kurzen Zeit sicherstellen.
Selbst wenn es falsches Echo unter komplexen Arbeitsbedingungen gibt, kann das Echo des materiellen Niveaus mit der spätesten Mikroprozessorentechnologie genau analysiert werden und Ausprüfensoftware.
Input:
Die Antenne empfängt den reflektierten Mikroimpuls und mittelt ihn der elektronischen Schaltung über. Der Mikroprozessor verarbeitet das Signal und identifiziert das Echo, das durch den Mikroimpuls auf der Materialoberfläche erzeugt wird. Die korrekte Echosignalanerkennung wird durch Impuls-Software abgeschlossen, und die Genauigkeit kann Millimeterniveau erreichen.
Der Abstand D von der Materialoberfläche ist zur Impulsdauerreise T proportional:
D=C×T/2 (C ist die Lichtgeschwindigkeit)
Da der Abstand E des leeren Behälters bekannt, ist das materielle Niveau L:
L=E-D
Ertrag:
Es wird eingestellt, indem man leere Behälterhöhe E (= nullpunkt), volle Behälterhöhe F (= komplett) und einige Anwendungsparameter eingibt. Die Anwendungsparameter passen automatisch das Instrument der Maßumwelt, entsprechend Ertrag 4-20mA an.
Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung 6GHz NYRD802
nimmt waagerecht ausgerichtetes Meter des intelligenten Radars 1.The Verfahrenstechnik der modernen Mikrowelle und Verfahrenstechnik des einzigartigen Echoentdeckungsechos an. Das Produkt kann an den verschiedenen komplexen Arbeitsbedingungen angewendet werden.
2.The „das falsche Echo, das“ Funktion lernt, ermöglicht dem Instrument, das wahre Echo unter mehrfachen falschen Echobedingungen genau zu identifizieren, um genaue Maßergebnisse zu erzielen.
können Prozess3.Various anschlussmodi und Arten von Entdeckungskomponenten entsprechend Kundenanforderungen besonders angefertigt werden.
Funktionsmodus des Impulses 4.With, das Produkt hat extrem - niedrige Emissionsenergie und kann in verschiedene Metall- und Nichtmetallbehälter, ohne Schaden zum menschlichen Körper und zur Umwelt installiert sein.
Radar-waagerecht ausgerichteter Übermittler-technische Parameter 6GHz NYRD802
Typische Anwendung | Ätzende Flüssigkeit |
Antennenmaterial | PTFE (optional) |
Messbereich | 20m |
Stromversorgung | 24VDC (zwei Linien, vier Linien) |
Mittlere Temperatur | -40~+150℃ |
Prozessdruck | -0.1~2.0MPa |
Prozessverbindung | Flansch, angeflanschter Flansch (optional) |
Messende Genauigkeit | 0.05%-0.1%F.S |
Schutzniveau | IP67 |
Explosionssicherer Grad | Exia II CT6 |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Radar-waagerecht ausgerichteter Übermittler-Einsatzbereich 6GHz NYRD802
Anlagen 1.Power: Reservoire, Silopumpen, Dampfschöpflöffel, Aschelagerung, Öltanks, etc.
2.Oilfield: Grobe Öl-Speicherung Behälter, raffinierte Öl-Speicherung Behälter, Dreiphasentrennzeichen, Setztanks, Abwasserbehälter, Bohrungsschlammgruben, etc.
3.Chemical: Rohöldestillationsturm, Rohstoffsilo, Zwischensilo, Reaktionsbehälter, Ammoniakbehälter, AsphaltSammelbehälter, etc.
4.Metallurgy: Rohstoffsilos, Hilfsstoffsilos, Elektrolysezellepufferbehälter, etc.
Betriebsmittel 5.Water: Kanäle, Reservoire, Ackerlandbewässerung, Flusswasserniveauüberwachung, Warnung der flutartigen Überschwemmung, städtische Überschwemmung, etc.
6.Foodstuffs: Saftfabrik, Molkerei, RohzuckerSammelbehälter, TomatenkonzentratSammelbehälter, BrauereiSammelbehälter, etc.
7.Pharmaceuticals: Chinesische pharmazeutische Sammelbehälter, Trennzeichen, Fermenter, etc.
Behandlung 8.Water: Reservoire, Sickergruben, Wasserbehandlungsbehälter, Sedimentationsbecken, Tiefbrunnen, Trinkwassernetze, etc.
9.Paper: Rohstoffsilo, Speicherturm, Trockentrommel, chemischer materielles Speichersilo, etc.
10.Other: Steinbruch, Kohlengrube, Umweltschutz, Schiffbau und andere Industrien.
