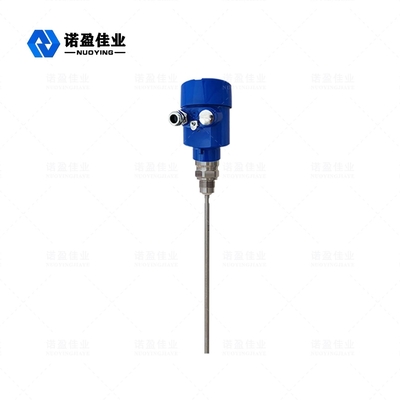

NYRD702 führte Radar-waagerecht ausgerichteten Übermittler IP67 kein mischender flüssiger Staub

NYRD702 führte Radar-waagerecht ausgerichteten Übermittler IP67 kein mischender flüssiger Staub

Markenbezeichnung: NUOYINGJIAYE
Model Number: NYRD702
MOQ: 1 PCS
Preis: $450 to $1700 /pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Ausführliche Information
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Kein Mischen der Flüssigkeit, Staub
Antennenmaterial:
Pole-Art, PTFE, 304 (optional)
Messbereich:
6m
Mittlere Temperatur:
-40~+130℃, - 40~+250℃
Prozessverbindung:
Faden, Flansch (optional)
Messende Genauigkeit:
0.05%-0.1%F.S
Prozessdruck:
-0.1~4.0MPa
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

IP67 führte Radar-waagerecht ausgerichteten Übermittler

,

Flüssiger geführter Radar-waagerecht ausgerichteter Übermittler

,

6m Radar-Art Niveau-Übermittler

Produkt-Beschreibung

Der Flüssigkeit, Staub NYRD702 nicht führte mischen IP67 Radar-waagerecht ausgerichteten Übermittler





NYRD702 führte Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip



Der Hochfrequenzmikrowellenimpuls, der durch das Radar der geführten Welle gesendet wird, pflanzt entlang der Entdeckungskomponente fort (Stahlkabel oder Stahlstange). Wenn es das gemessene Medium, er verursacht antrifft, wird die Reflexion wegen der plötzlichen Änderung der Dielektrizitätskonstante und der Teil der Impulsenergie zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand vom gemessenen Medium proportional.

Input:

Das reflektierte Signal wird der elektronischen Schaltung des Instrumentes entlang der Kabel- oder Stangensonde übermittelt. Der Mikroprozessor verarbeitet das Signal und identifiziert das Echo, das durch den Mikrowellenimpuls auf der Materialoberfläche erzeugt wird. Die korrekte Echosignalanerkennung wird durch Impuls-Software abgeschlossen.

Der Abstand D von der Materialoberfläche ist zur Impulsdauerreise T proportional:

D=C×T/2 (C ist die Lichtgeschwindigkeit).

Da der Abstand E des leeren Behälters bekannt, ist das materielle Niveau L:

L=E-D

Ertrag:

Es wird eingestellt, indem man leere Behälterhöhe E (= nullpunkt), volle Behälterhöhe F (= komplett) und einige Anwendungsparameter eingibt. Die Anwendungsparameter passen automatisch das Instrument der Maßumwelt, entsprechend Ertrag 4-20mA an.



NYRD702 führte Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung



nimmt waagerecht ausgerichtetes Meter des intelligenten Radars 1.The Verfahrenstechnik der modernen Mikrowelle und Verfahrenstechnik des einzigartigen Echoentdeckungsechos an. Kontaktmaß, hohe Maßgenauigkeit, genaueres Maß. Gleichzeitig ist das Radar der geführten Welle gegen Adhäsion beständig und wird nicht durch Außentemperatur wie mittlere Temperatur und Adhäsion beeinflußt.

Vielzahl 2.A von ProzessAnschlussmodi und Arten von Entdeckungskomponenten machen Reihen 70X führten die Wellenradarniveaumeter, die für verschiedene komplexe Arbeitsbedingungen und Anwendungen passend sind. Wie hohe Temperatur, Hochdruck und niedrige Dielektrizitätskonstantemedien.

Funktionsmodus des Impulses 3.With, das Produkt hat extrem - niedrige Emissionsenergie und kann in verschiedene Metall- und Nichtmetallbehälter, ohne Schaden zum menschlichen Körper und zur Umwelt installiert sein.



NYRD702 führte Radar-waagerecht ausgerichteter Übermittler-technische Parameter



Typische Anwendung Kein Mischen der Flüssigkeit, Staub
Antennenmaterial Pole-Art, PTFE, 304 (optional)
Messbereich 6m
Messende Genauigkeit 0.05%-0.1%F.S
Stromversorgung 24VDC (zwei Linien, vier Linien)
Mittlere Temperatur -40~+130℃, - 40~+250℃
Prozessdruck -0.1~4.0MPa
Prozessverbindung Faden, Flansch (optional)
Schutzniveau IP67
Explosionssicherer Grad Exia II CT6 (optional)
Signalausgabe 4… 20mA/HART/RS485/Modbus…



Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.



NYRD702 führte Radar-waagerecht ausgerichteten Übermittler-Einsatzbereich



Anlagen 1.Power: Reservoire, Silopumpen, Dampfschöpflöffel, Aschelagerung, Öltanks, etc.

2.Oilfield: Grobe Öl-Speicherung Behälter, raffinierte Öl-Speicherung Behälter, Setztanks, Abwasserbehälter, etc.

3.Chemical: Rohöldestillationsturm, Rohstoffsilo, Zwischensilo, Reaktionsbehälter, Ammoniakbehälter, etc.

4.Metallurgy: Rohstoffsilos, Hilfsstoffsilos, Elektrolysezellepufferbehälter, etc.

5.Pharmaceuticals: Chinesische pharmazeutische Sammelbehälter, Trennzeichen, Fermenter, etc.

6.Paper: Rohstoffsilo, Speicherturm, Trockentrommel, chemischer materielles Speichersilo, etc.

7.Other: Steinbruch, Umweltschutz, Schiffbau und andere Industrien.
